    Вот наконец то сделал себе легенький ящик,.взял камеру из холодильника Донбасс, защелки от школьного дипломата, покрасил ,поставил внутри перегородку, ну и обрисовал используя логотип форума, так сказать "что б знали своих"!
    SAM_3602.JPG SAM_3603.JPG

    • Нравится Нравится x 22
  2. chipset

    chipset Рыболов

    Сообщения:
    1
    Симпатии:
    24
    Предлагаю ознакомиться с собственноручно сделанным ящиком для зимней рыбалки.
    Ящик для зимней рыбалки
    (своими руками)Как полезен и необходим ящик для зимней рыбалки описывать не буду, все
    описано в интернете.
    Опишу и покажу на фотографиях как воплотил свою идею.
    Над своим ящиком для зимней рыбалки идеи долго зрели, а особенно после
    того, как на рыбалке разбил две колбы стеклянных для однолитрового
    термоса – терпение кончилось. Скажете «чепуха, есть металлические
    термосы», - но металлические термоса так долго не держат тепло.
    Как обычно на рыбалку ездим компанией, своим транспортом.
    На обед пьем чай с металлических термосов, а со стеклянного в конце
    рыбалки и чай горячее чем тот который пили в обед. По принципу: «в обед
    пьем чай Ваш, а по окончанию рыбалки – каждый свой».
    Все металлические ящики в продаже не обезопасят и не вмещают
    стеклянный термос.
    Возникла идея сделать самому, вымерял свой термос однолитровый со
    стеклянной колбой: высота – 320мм., диаметр – 95мм., а так же вымерял
    заводской металлический ящик для зимней рыбалки: снаружи длина –
    420мм., высота 350мм., ширина – 190мм., и начал прикидывать, что можно
    вместить из снастей в новом ящике. Так, спининг для зимнего блеснения – он
    мне дорог «подарок сторожил зимней рыбалки». А так же жерлицы, удочки,
    шумовка, багорики и всякая мелочь, а так же место для улова.
    Все это измерил и начал делать чертеж ящика, что бы это все вместилось
    компактно и ящик по размерам не сильно отличался от металлического.
    По чертежам получился ящик: длина – 450мм., высота – 390 мм., ширина –
    230мм., чертеж рисовать не буду, все покажу на фотографиях.

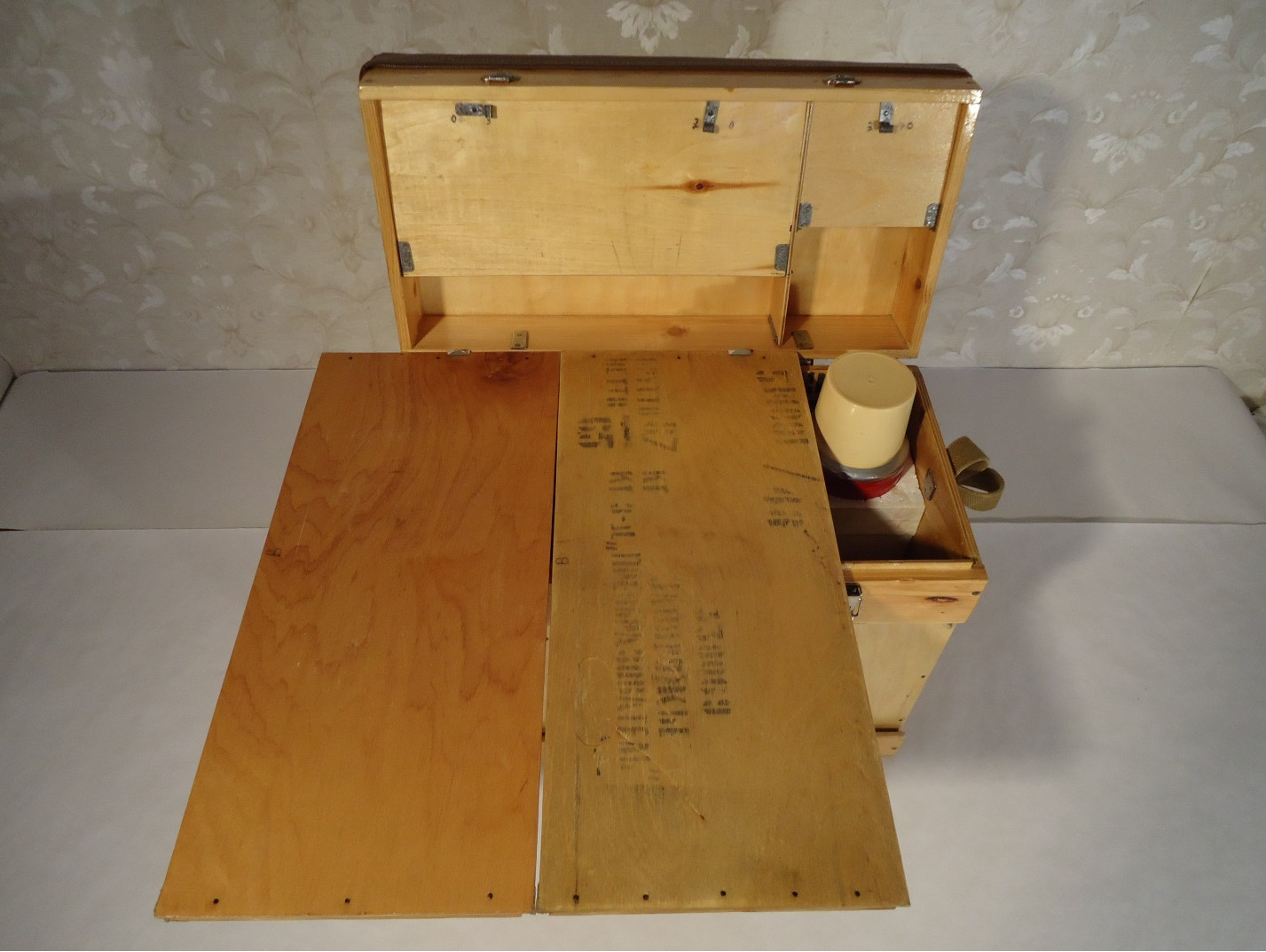

    Подыскал фанеру семислойную для боков, где крепятся ремни. Трехслойную
    фанеру на переднюю, заднюю стенки, низ, верх, а так же на внутренние

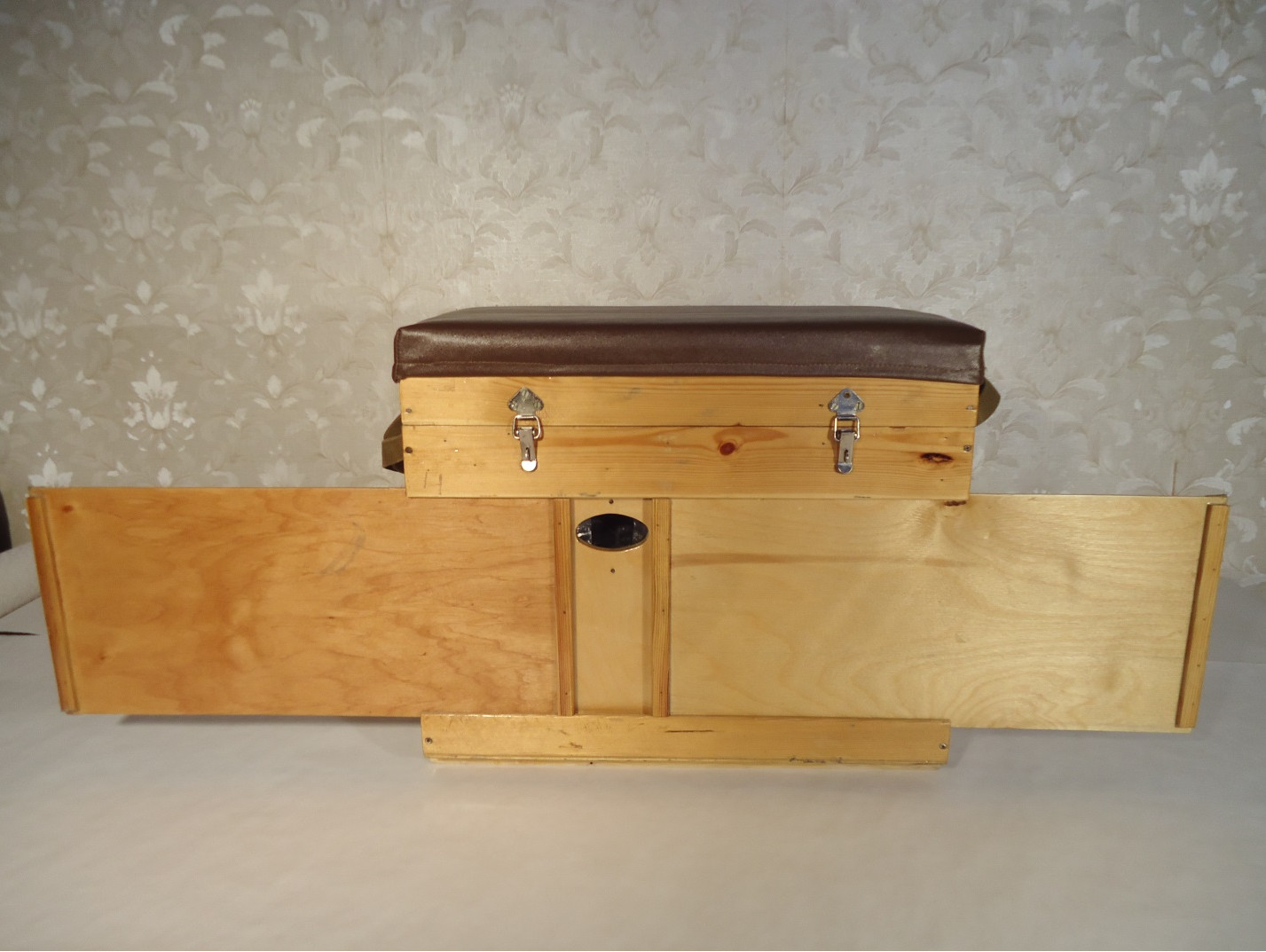

    перегородки и на фальш-панель, которые являются щитками от ветра
    и для прикрытия отверстие для вбрасывания рыбы,
    так же использую как столешницу для обеда.
    Любительская рыбалка это отдых, а не браконьерство.
    Для усиления ящика использовал планочку из сосны, ширина – 60мм.,
    толщина – 10мм., общая длина – 3.5м., (сосна – легкий материал). Из
    планочки сделал рамки для крышки и усилил ящик сверху для того что бы
    надежно прикрутить навесы и замки-защелки. Внизу для крепления фанеры
    днища, а так же для удержания щитков.

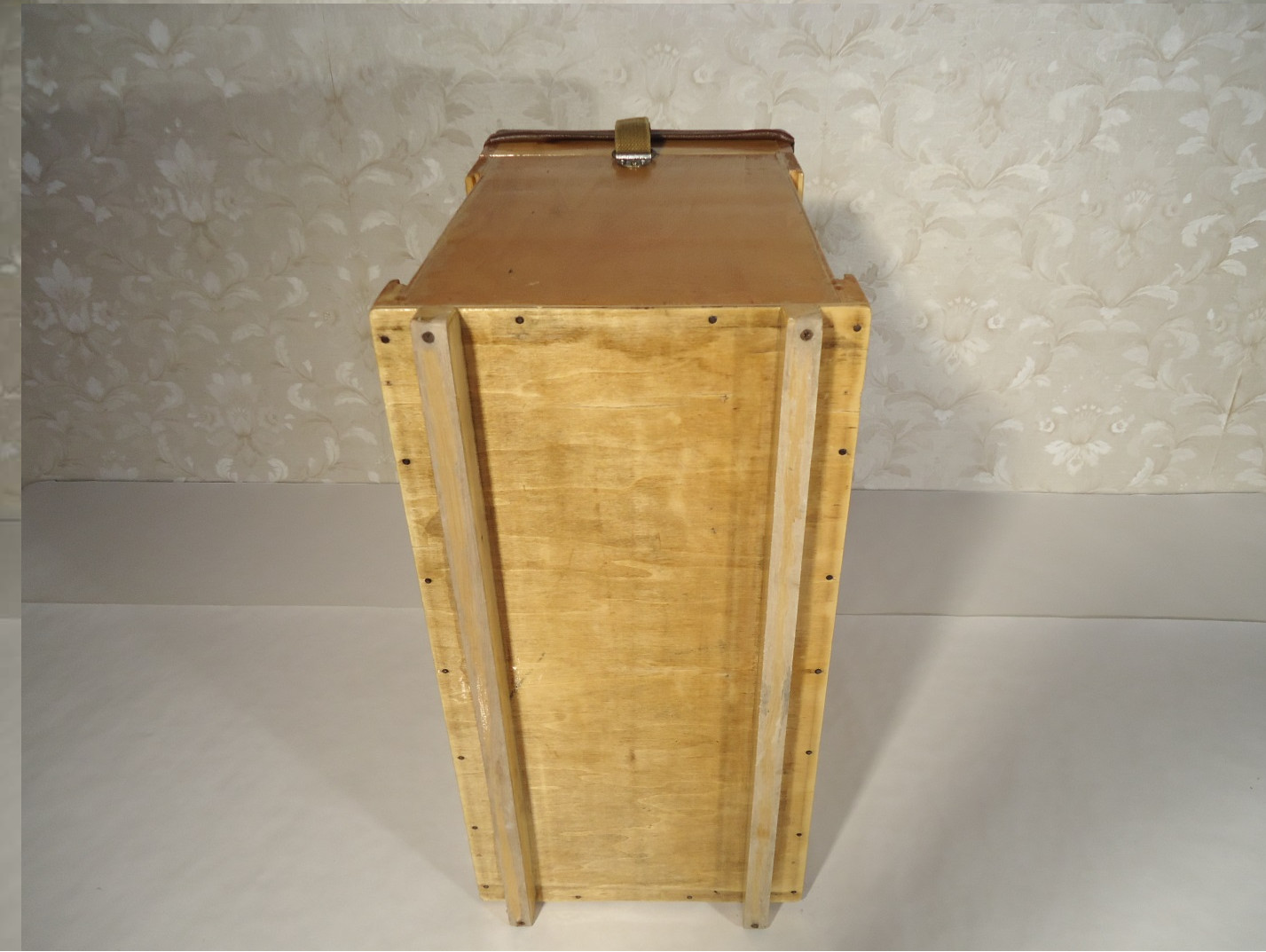

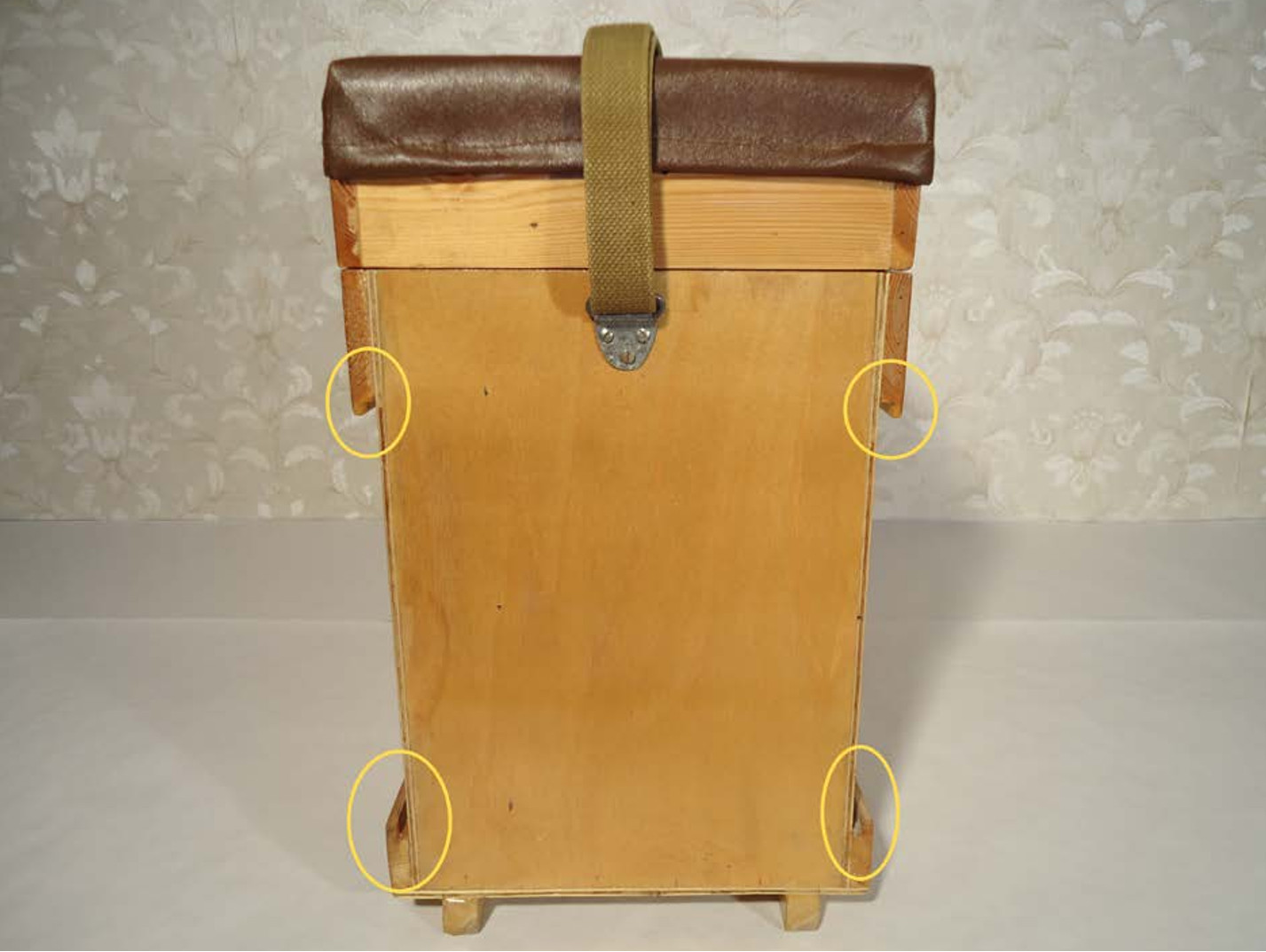

    Так же внизу две планки (полозья)
    из хорошо высушенного молодого
    дуба – очень твердый, в воде не намокает, даже лак не впитывает (на
    циркулярке нельзя было распилить – горит, накаляется пила), пришлось
    распиливать вручную медленно, размер: 20 x 15мм. – 2 штуки. Эти полозья
    укрепляют дно, фанера не намокает, как известно – вокруг лунки всегда вода,
    и передвигаться легко.
    008.jpg 009.jpg
    Порезал фанеру и планку по размерам. Края ошкурил нождачкой. Перед тем,
    как сбивать намазал клеем ПВА – столярный, который не боится влаги после
    высыхания. Фанеру прибил гвоздями, а планку так же намазал клеем,
    прикрутил длинными, тонкими шурупами (перед тем просверлил отверстие в
    семислойной фанере). Переднюю и заднюю фанеру выдвинул вверху на 5мм.
    для того, что бы крышка плотно держалась, не двигалась в стороны

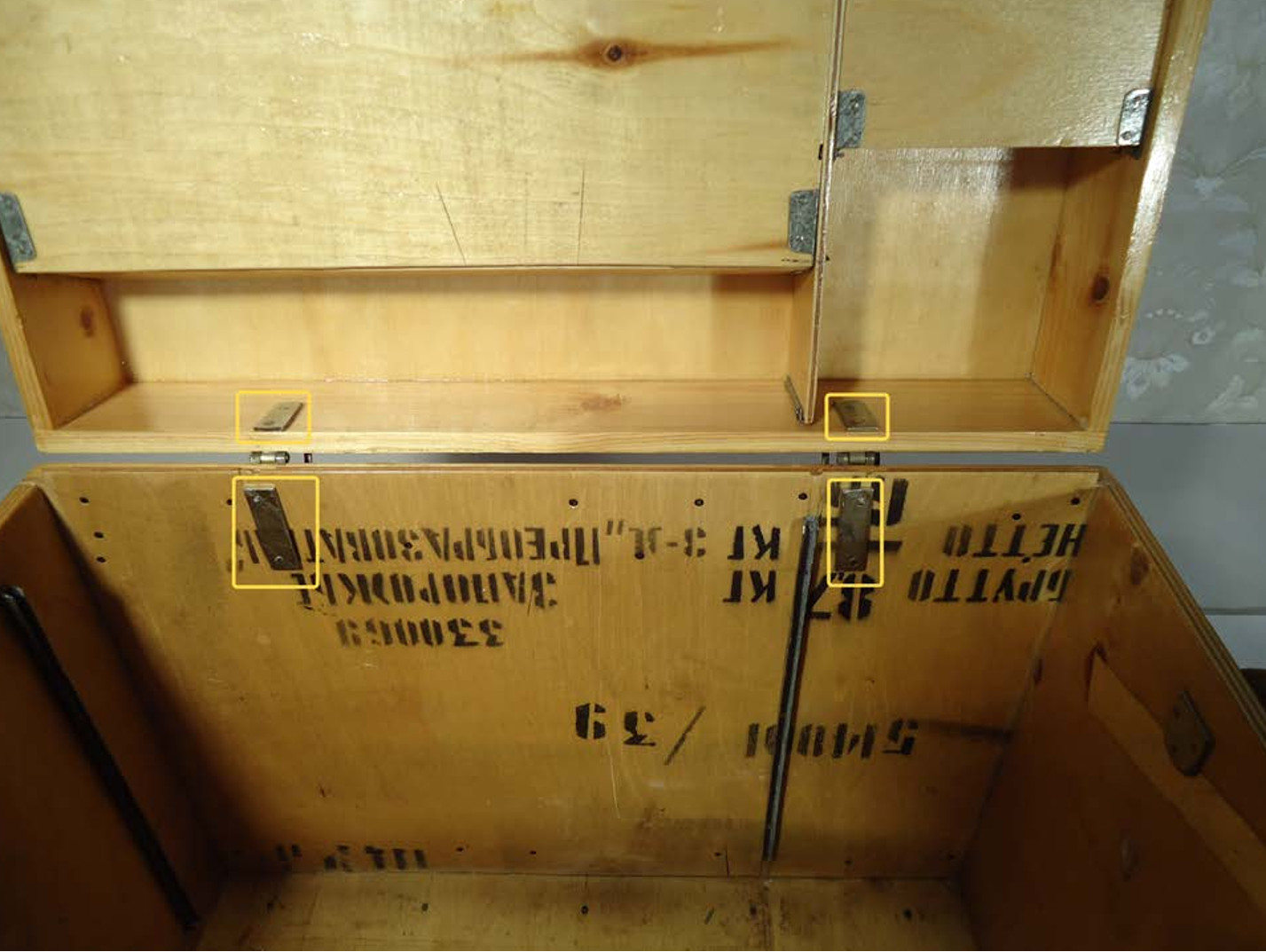

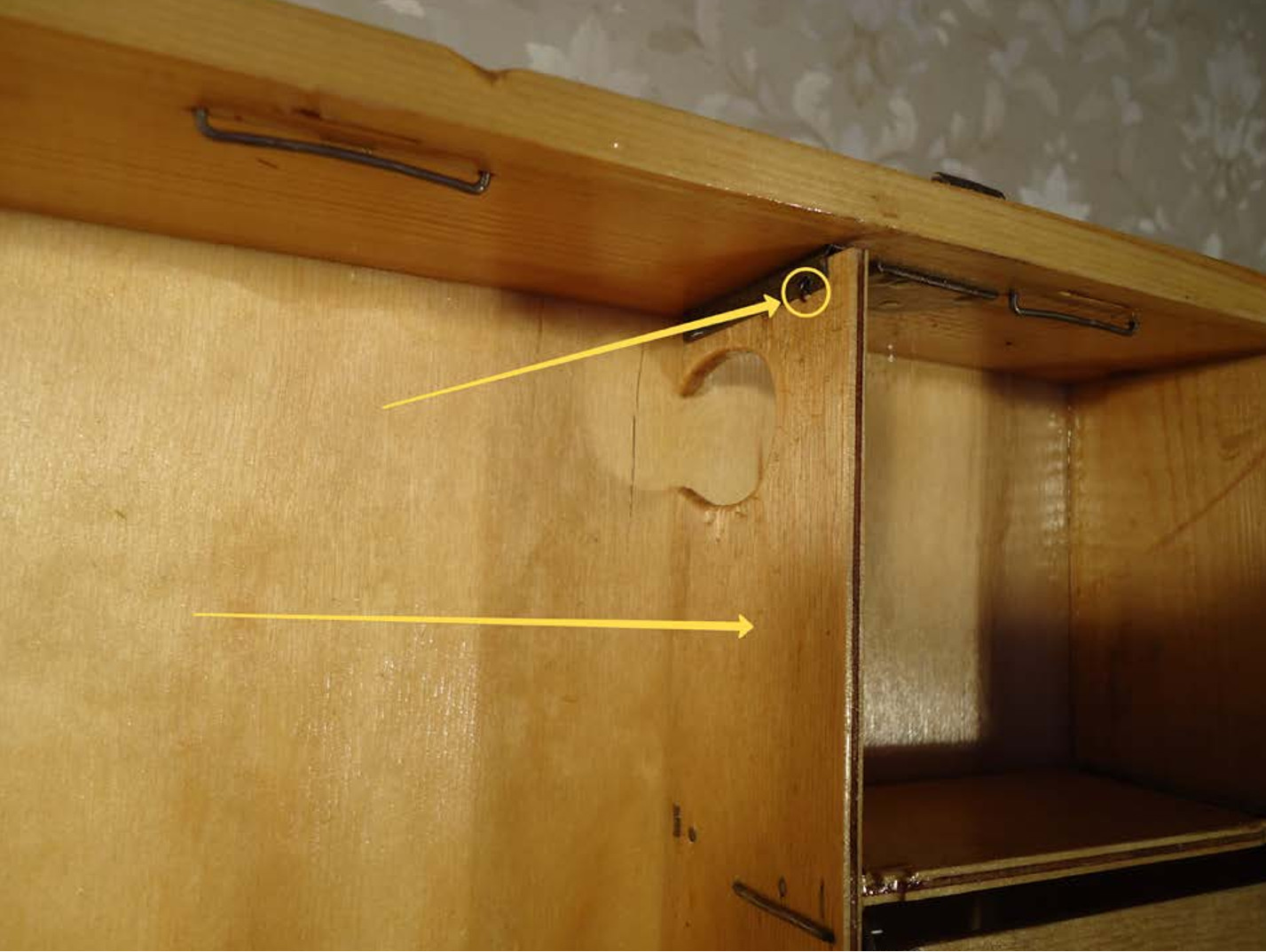

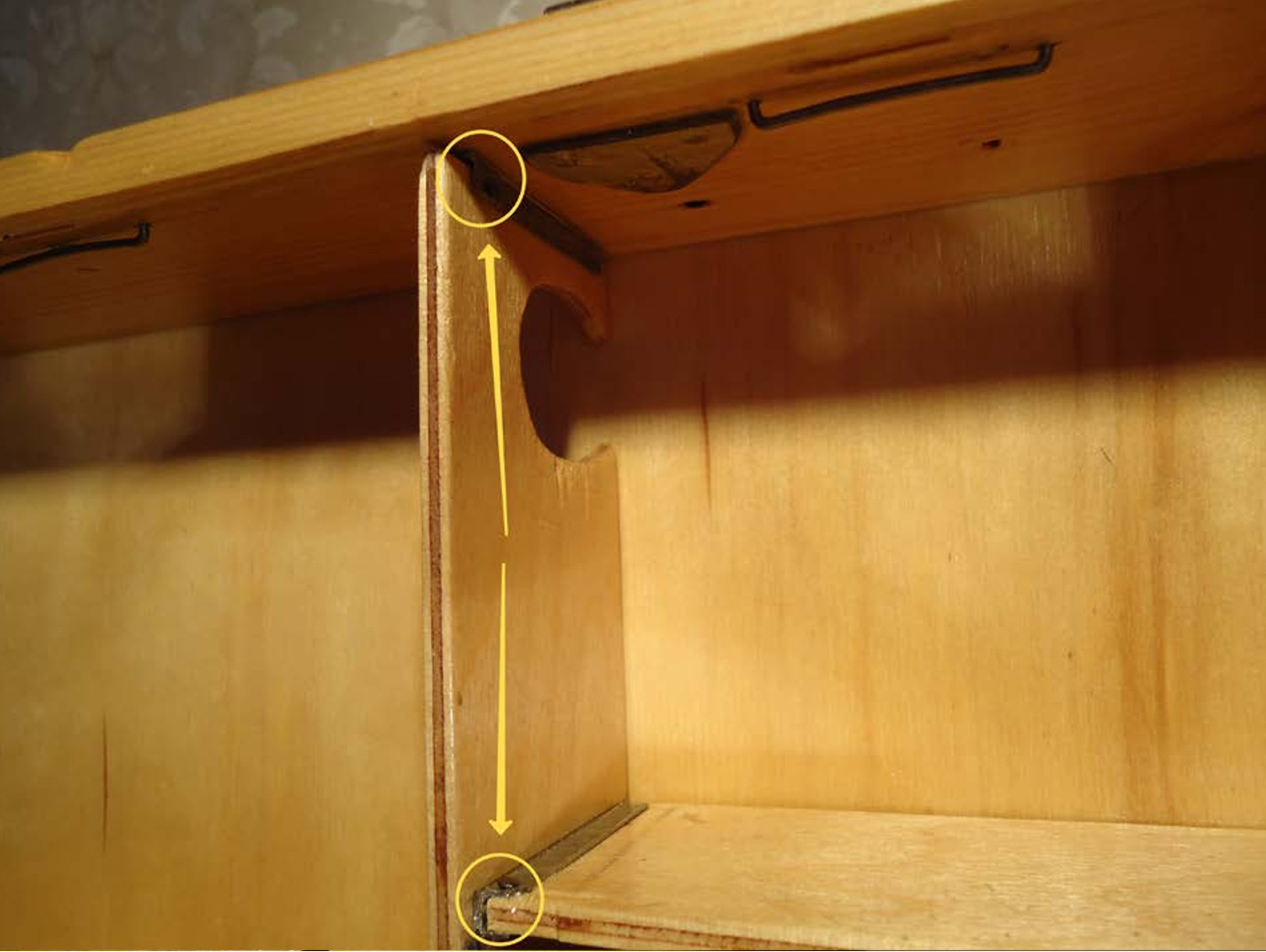

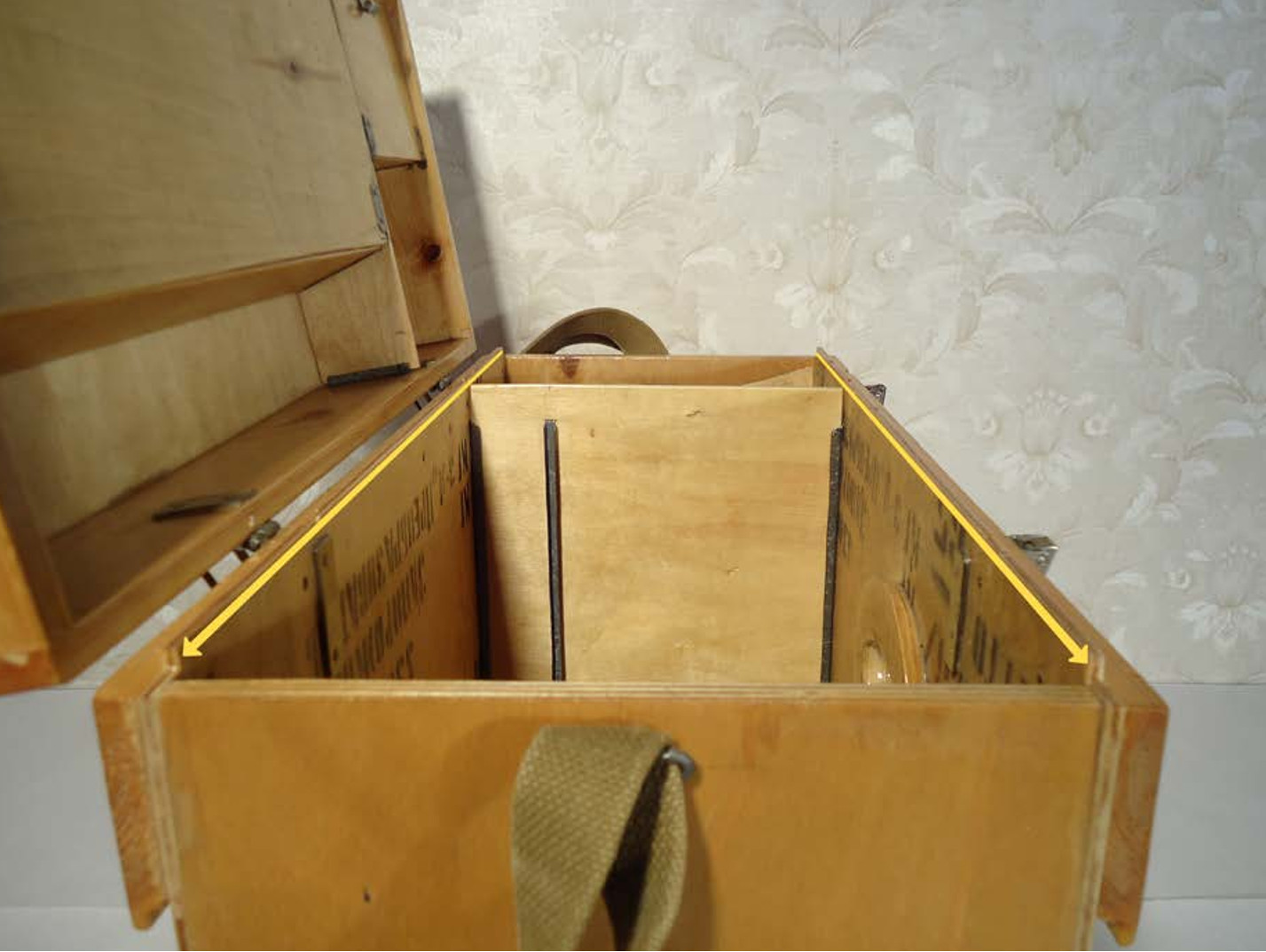

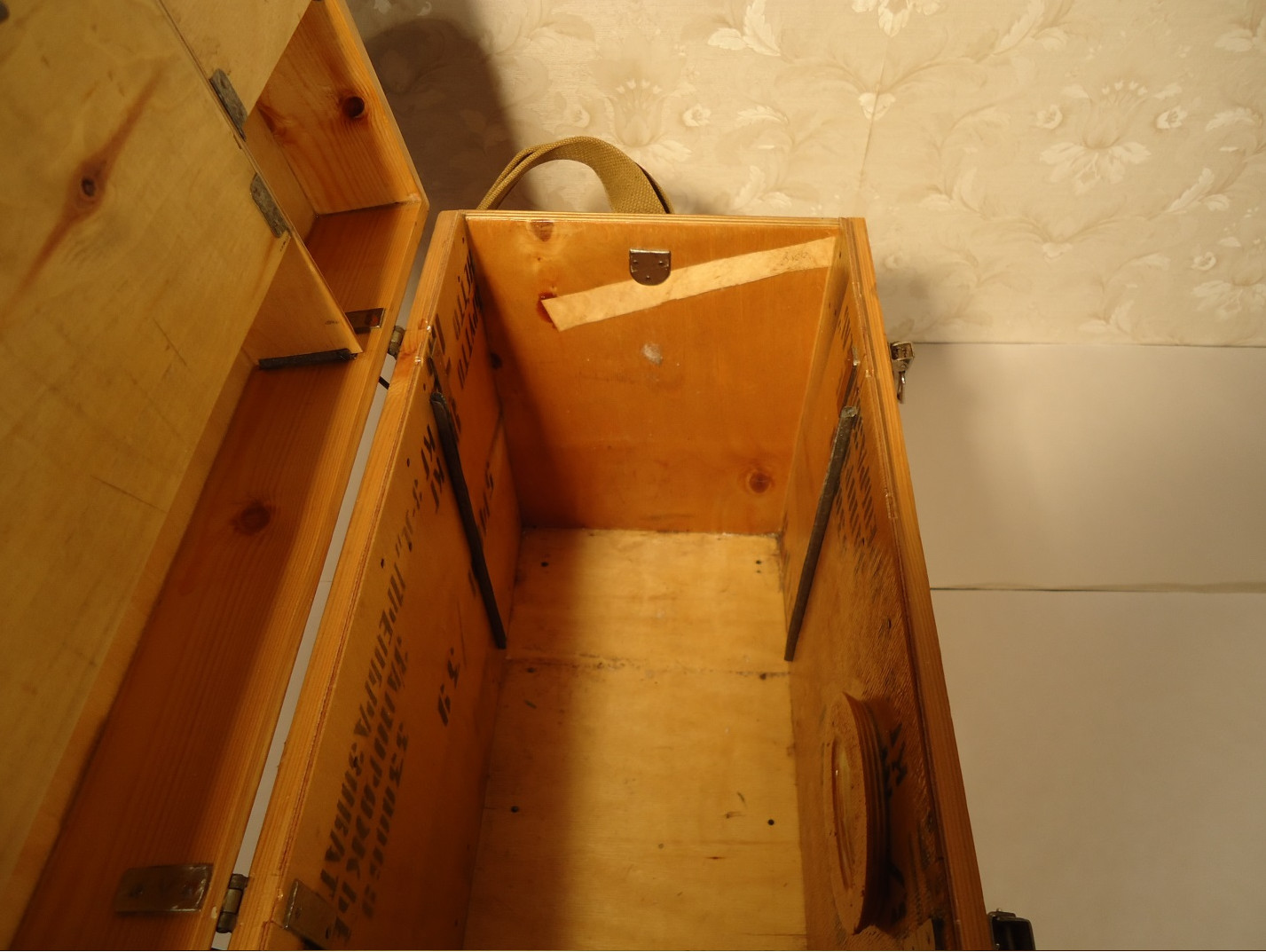

    и не расшатывалась. Для внутренних перегородок сделал с жести маленький профиль,
    которые приклепал к стенкам. В эти профиля вставляются фанерные перегородки
    для жерлиц и термоса. Для профилактики в
    ящике свободно вынимаются перегородки и свободный доступ ко всем углам
    Крышка.

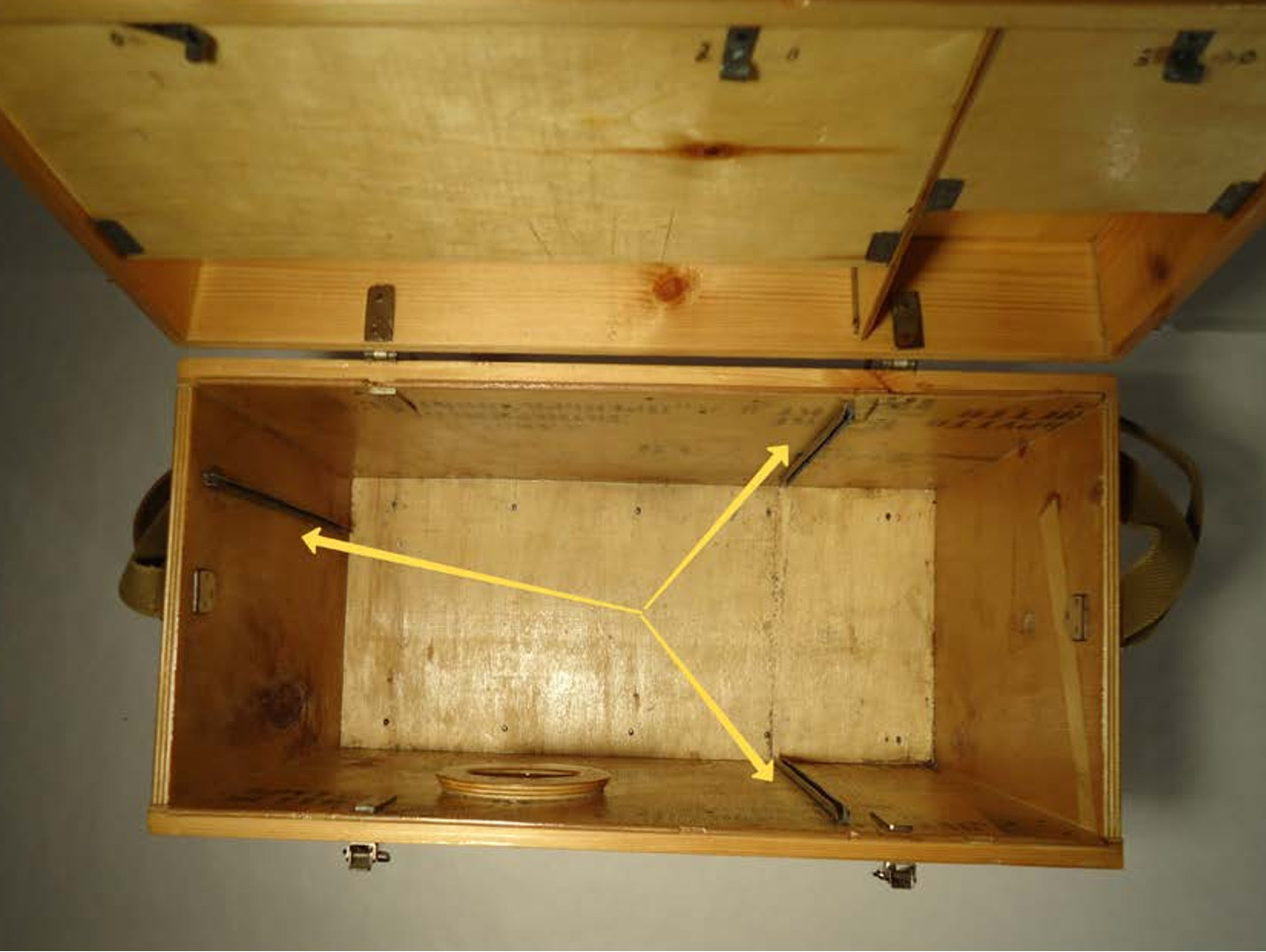

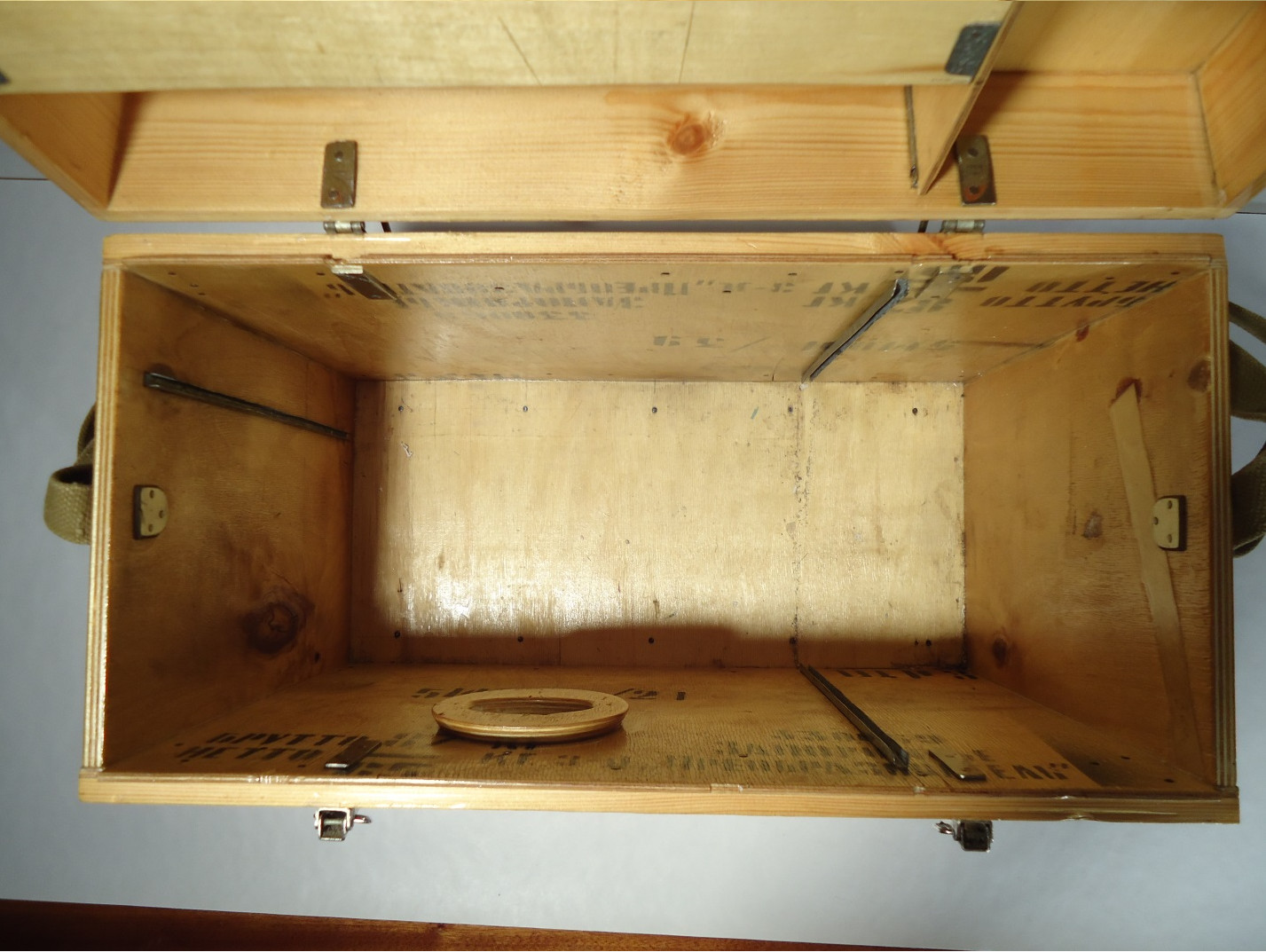

    Стыки планок намазал клеем и скрутил шурупами, а фанеру прибил

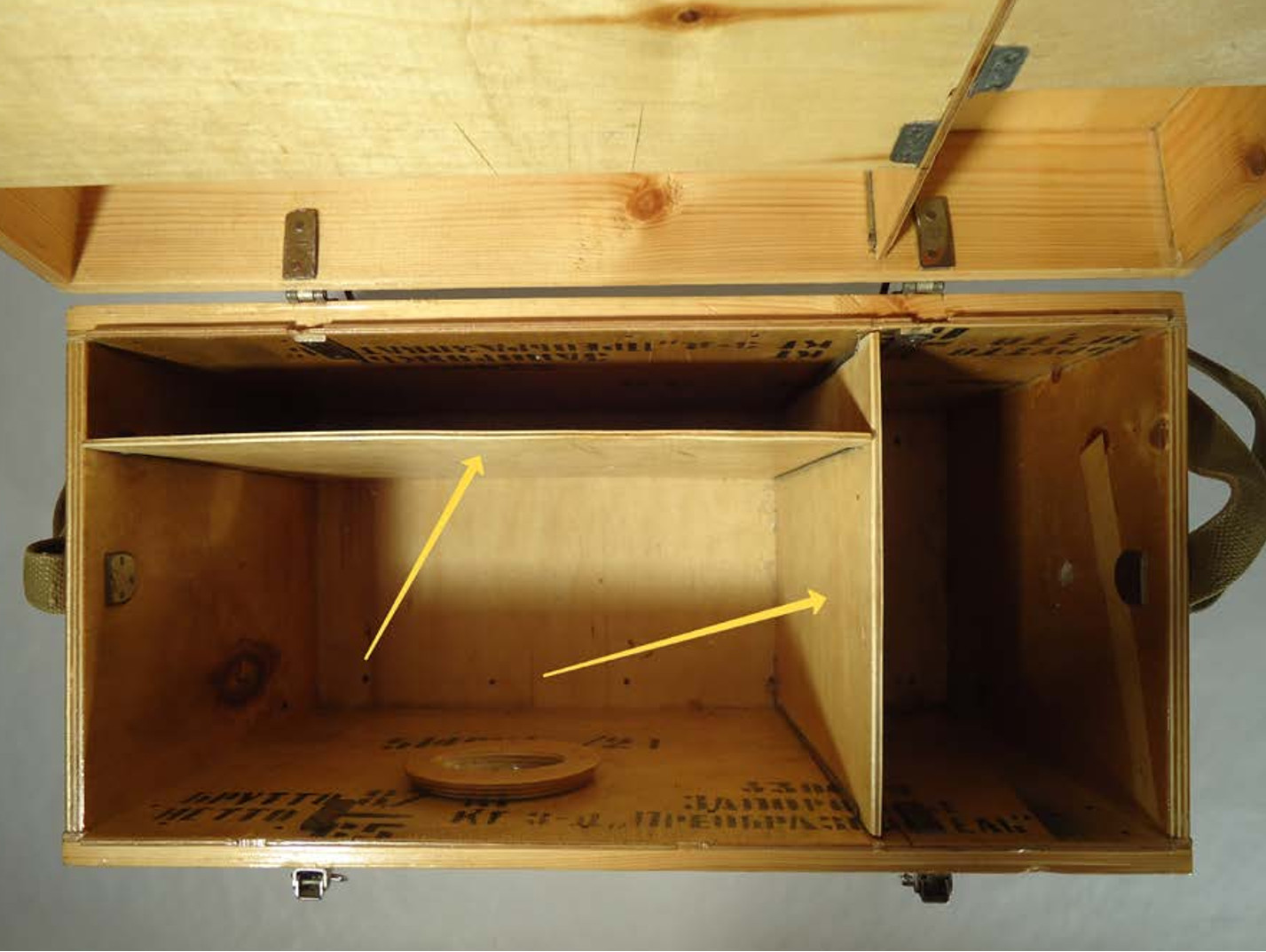

    гвоздями, разметил где поставить перегородки, прибил профиля
    где должна всталяться фанера. Эти перегородки зафиксировал шплинтами

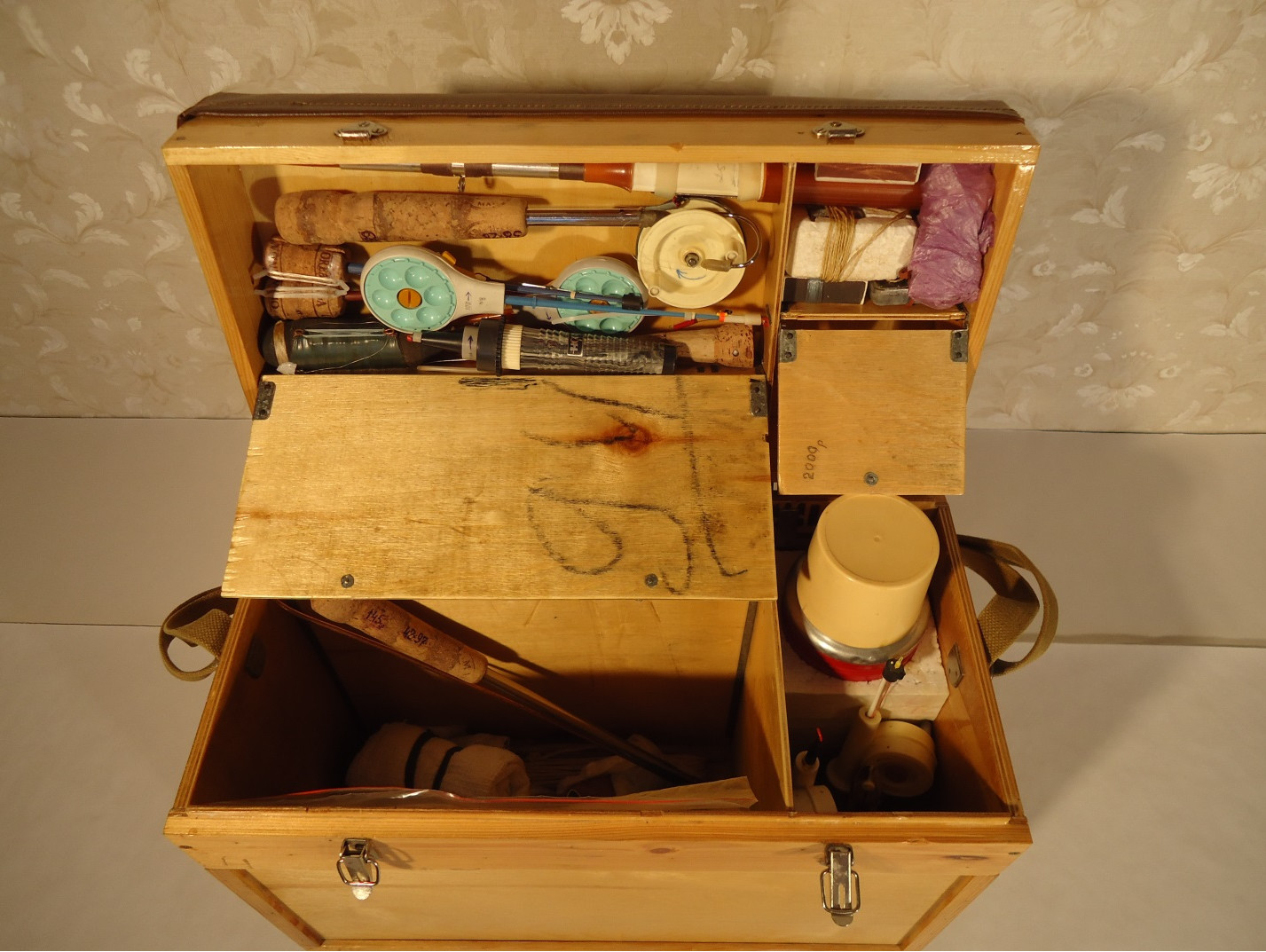

    с профилем, что бы они не выпадали. Ячейки сделал так что бы место было
    для жерлиц и термоса.

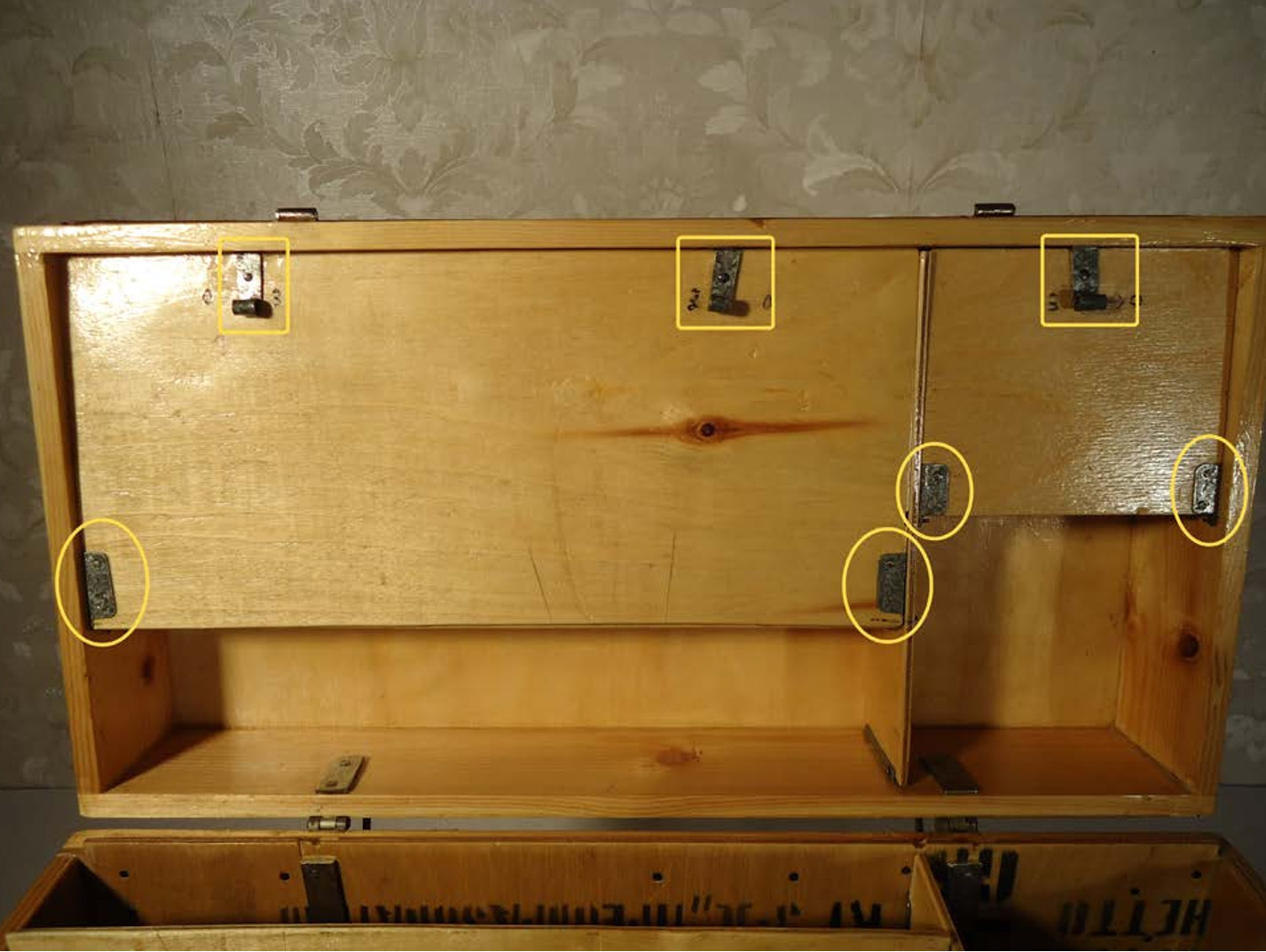

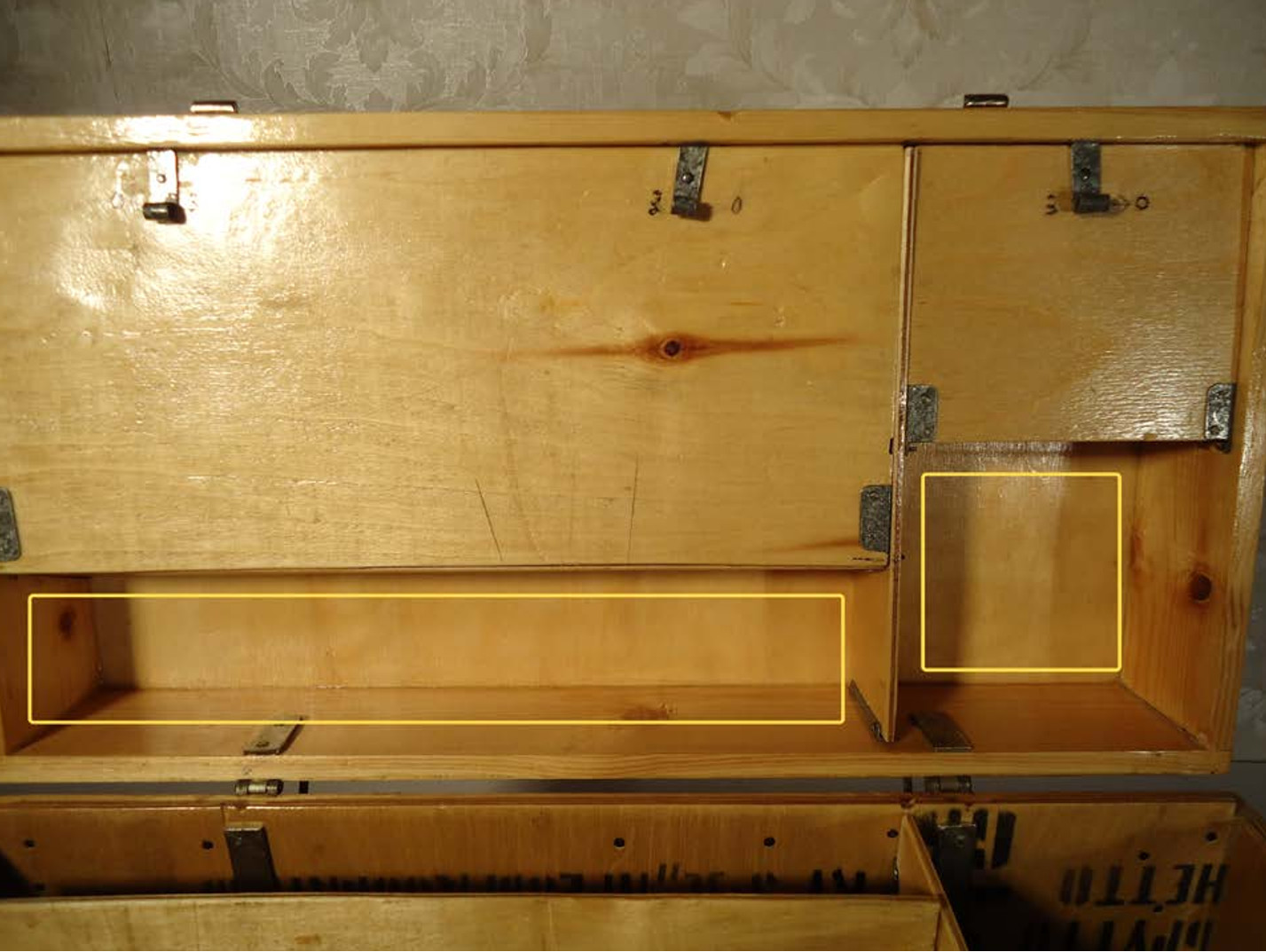

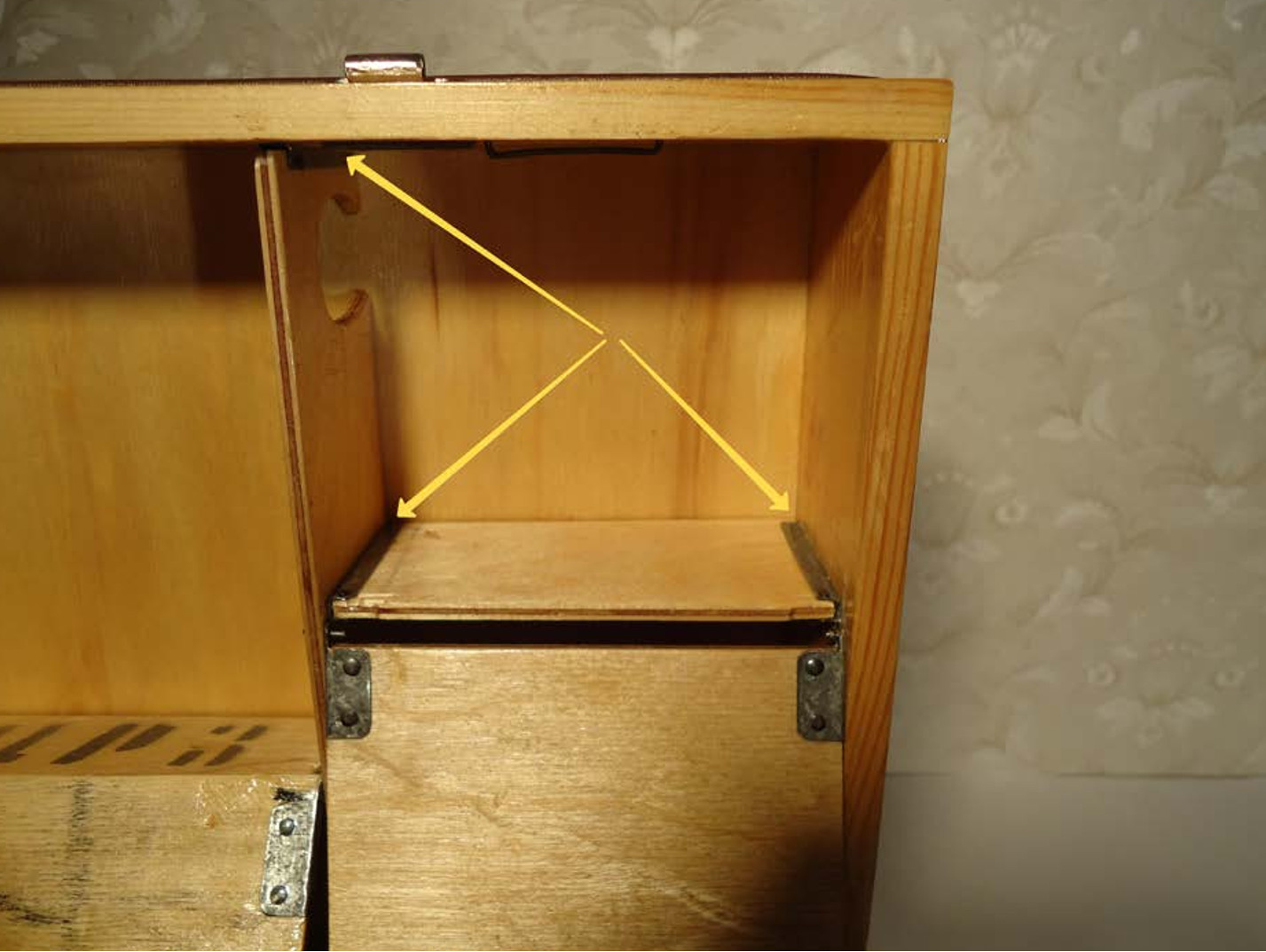

    Крышки для ячеек хранения зимних удочек,
    спининга и мелкой пренадлежностей (блесенок, мормышек, глубомера,
    отцепа, крючков). Сделал самодельные петли(завесы) которые крепятся на
    штыречках, а вверху задвижки с жести.

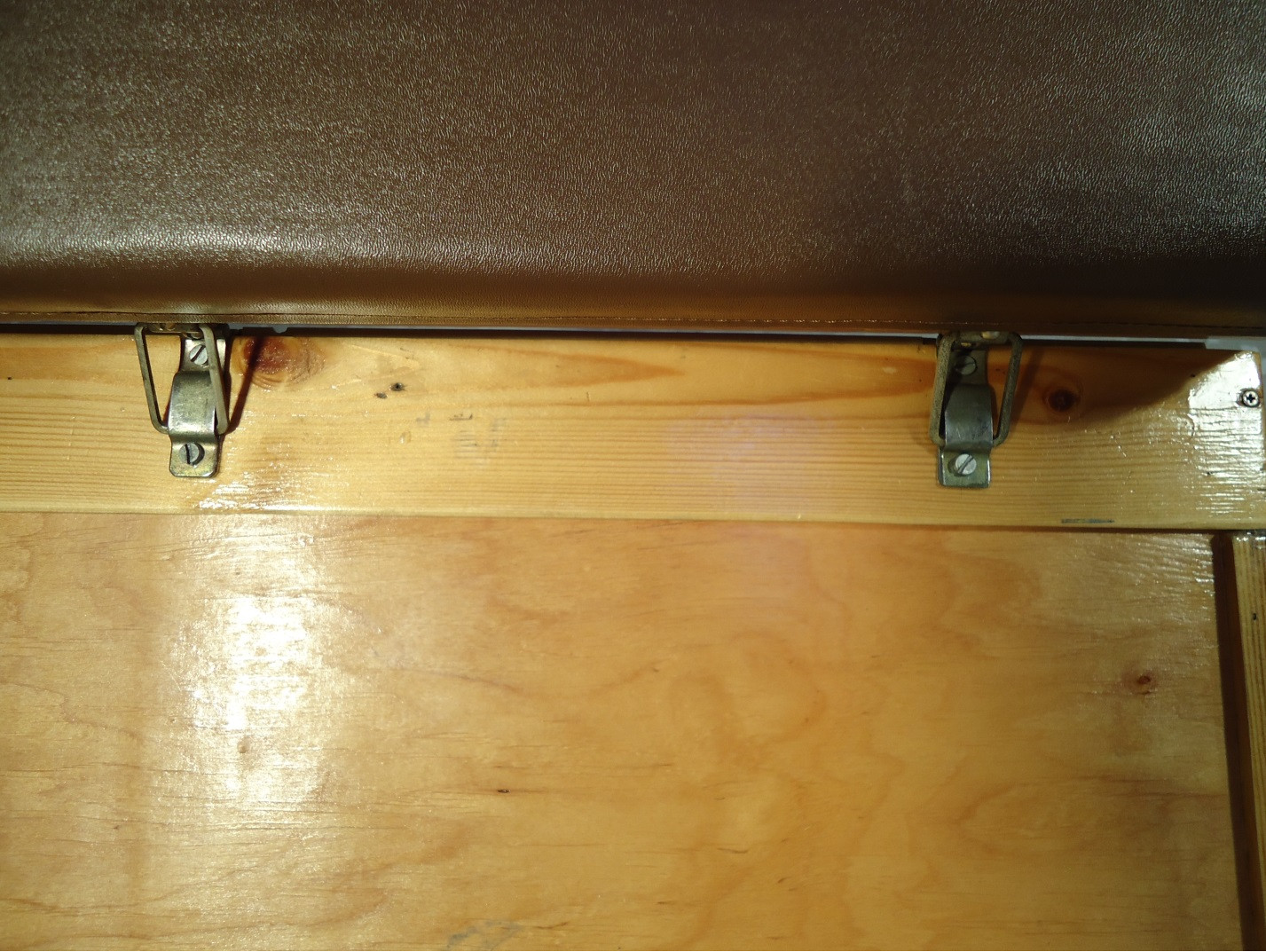

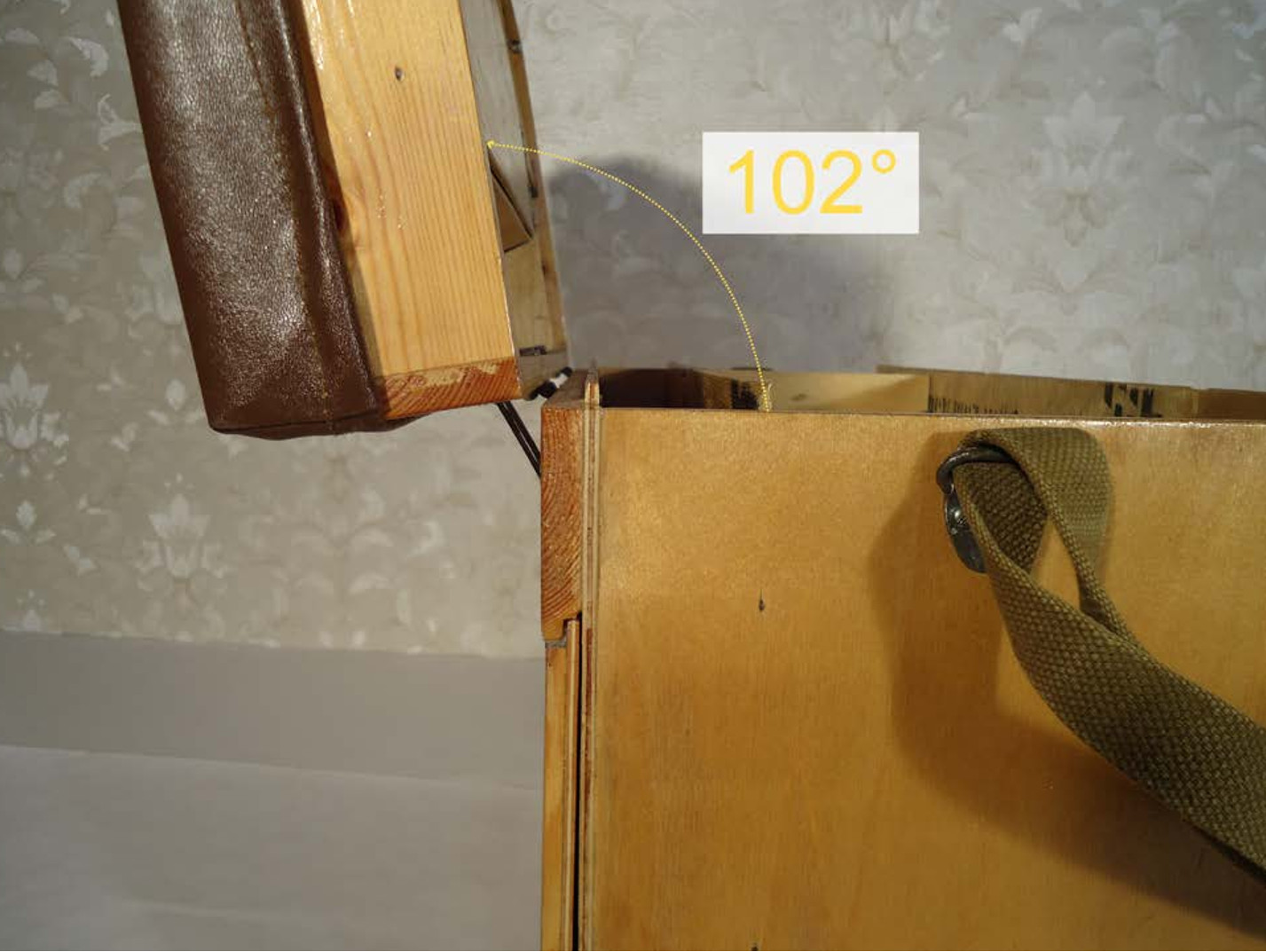

    Крышку поставил на специальные петли,
    которые дают возможность
    открываться на 102°.
    Это для того, что бы крышка не отрывала петли,
    не опрокидывала ящик и не ломала планки на которых они крепятся.
    Прикрутил не шурупами, а винтами, заменил гайки на металлические
    пластины с резьбой,
    так лучше держит и не расшатывается.

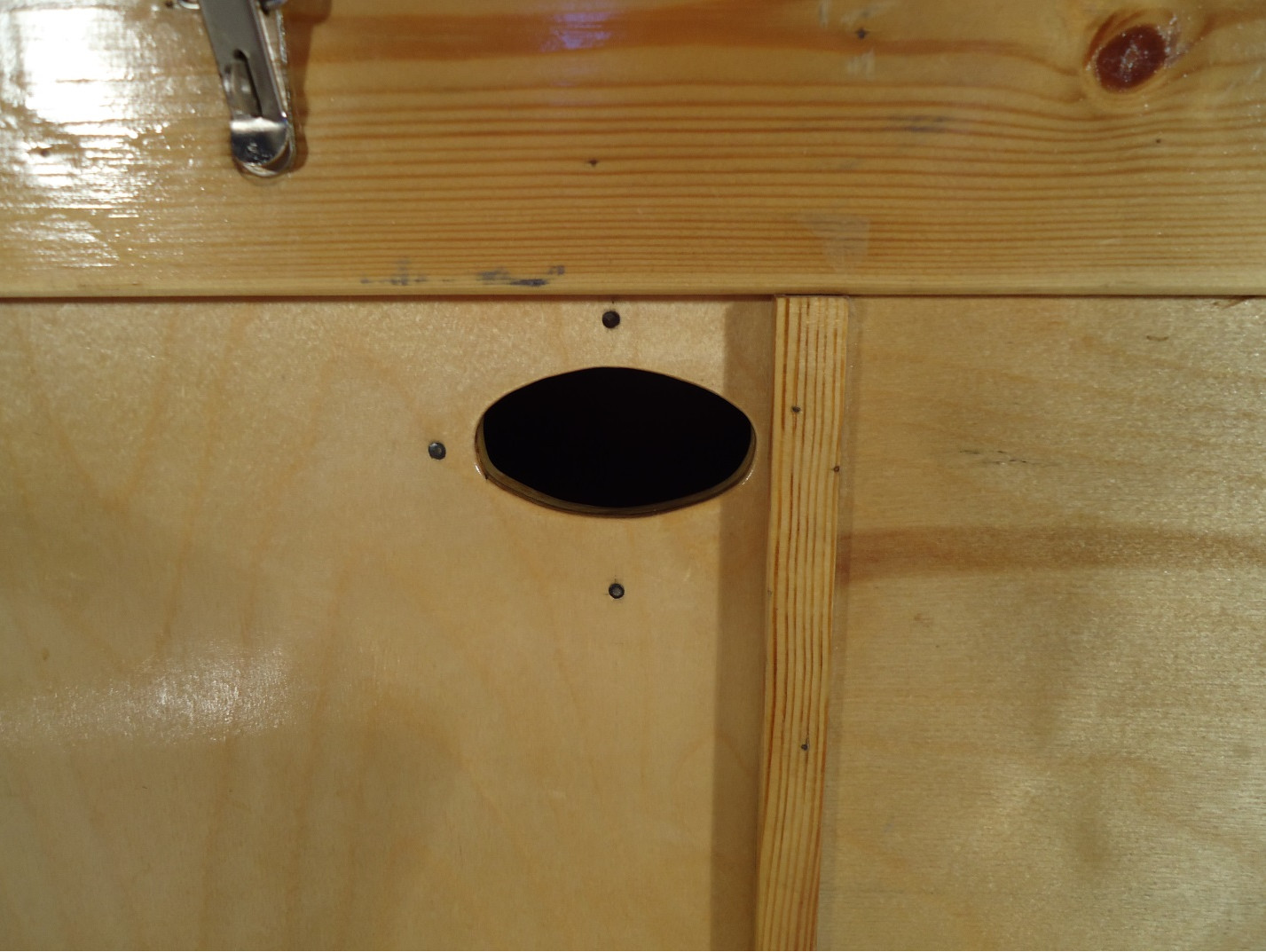

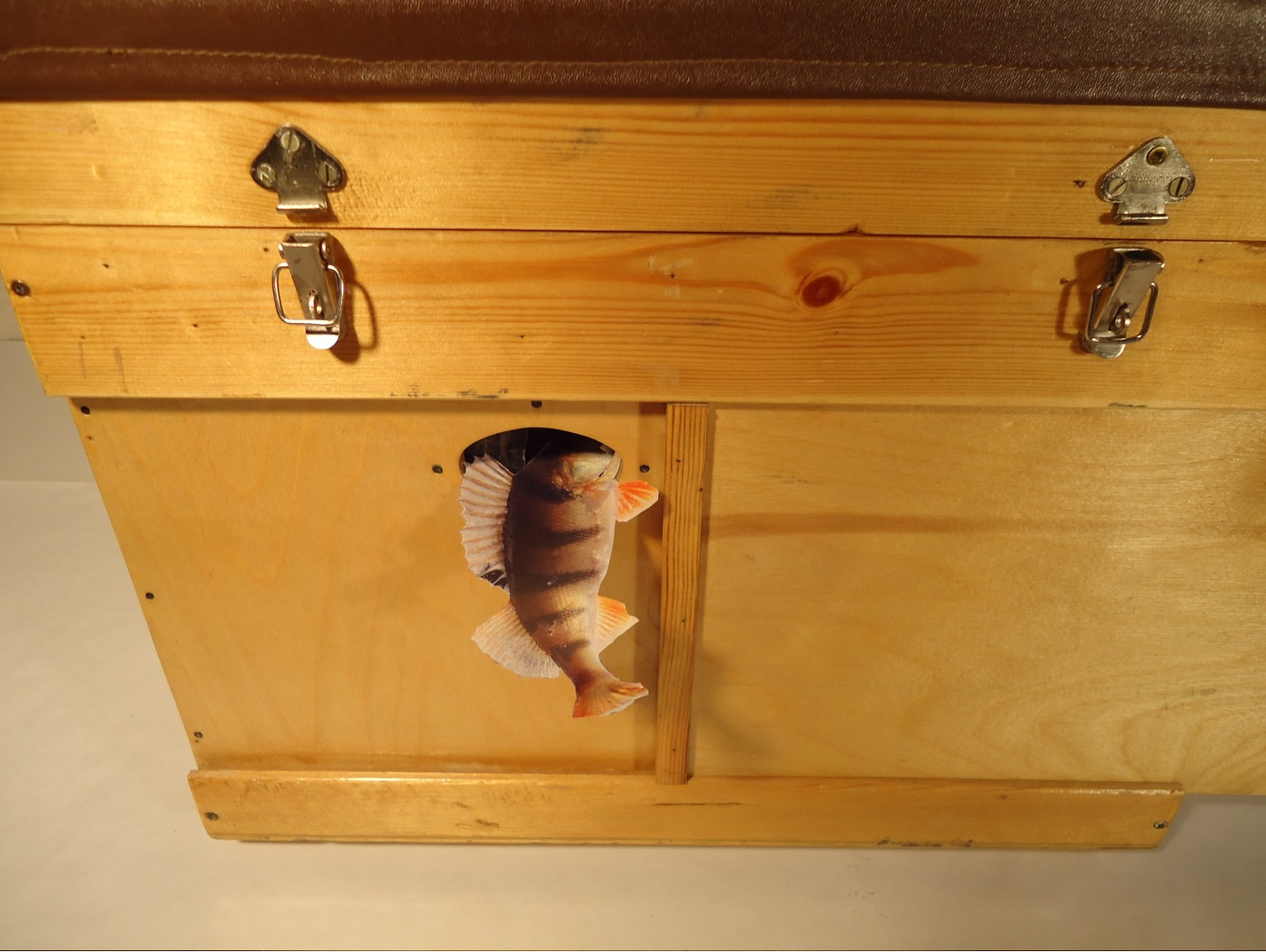

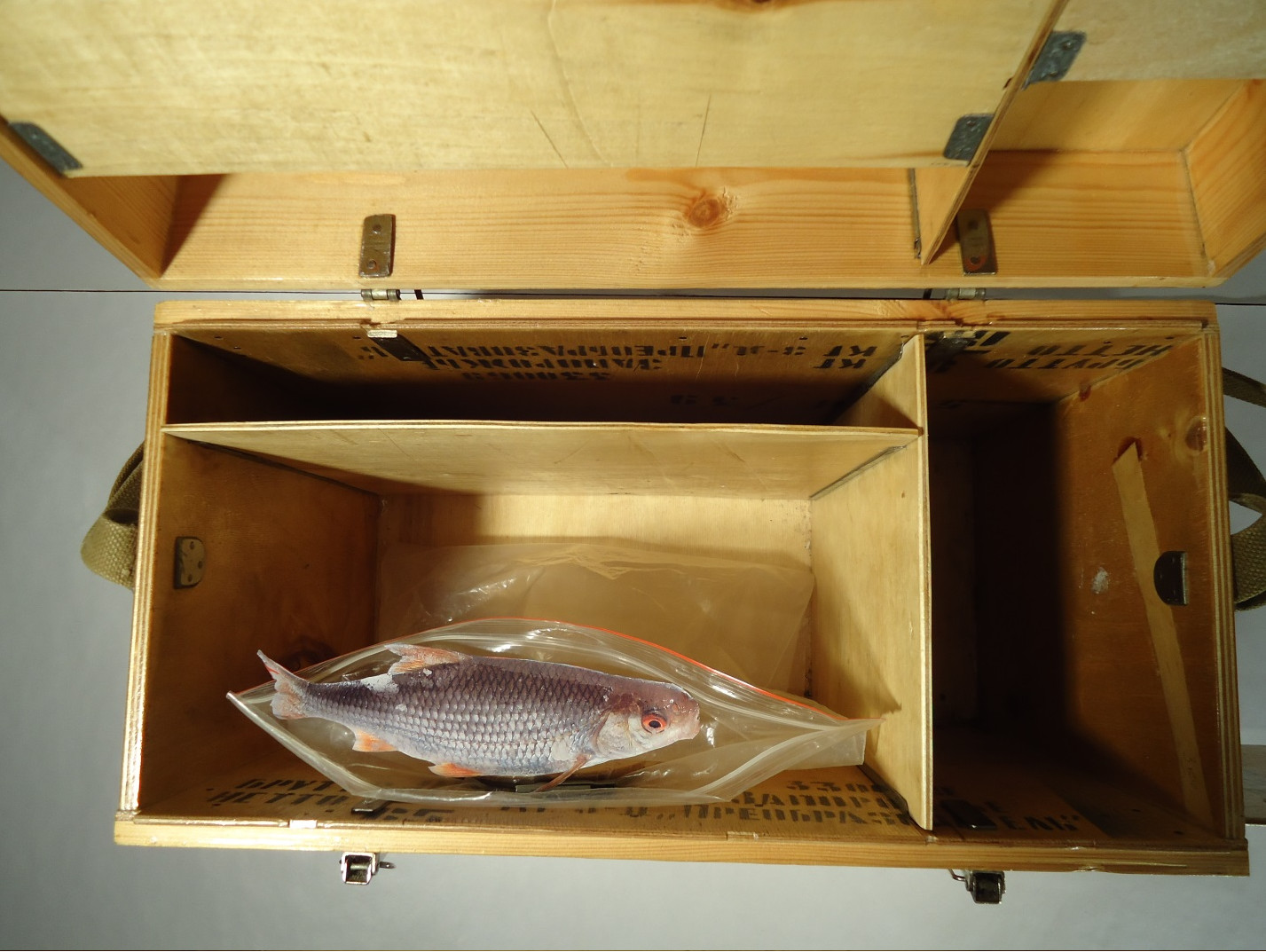

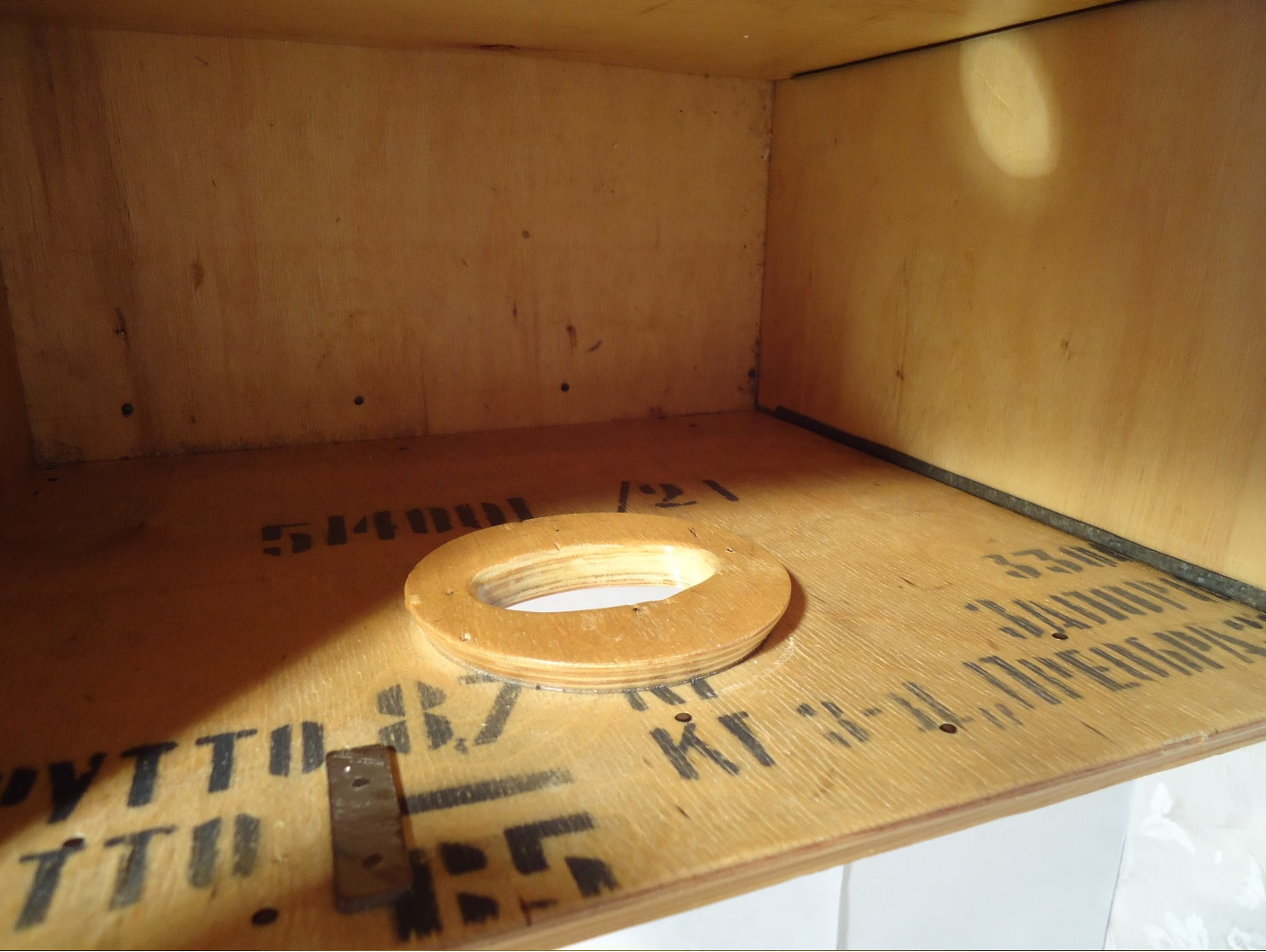

    Отверстие для вбрасывания рыбы,
    заранее вырезал лобзиком, во
    внутренней стороны приклеил и прибил круг с семислойной фанеры
    с вырезанным отверстием для вбрасывания рыбы, а внутреннюю сторону

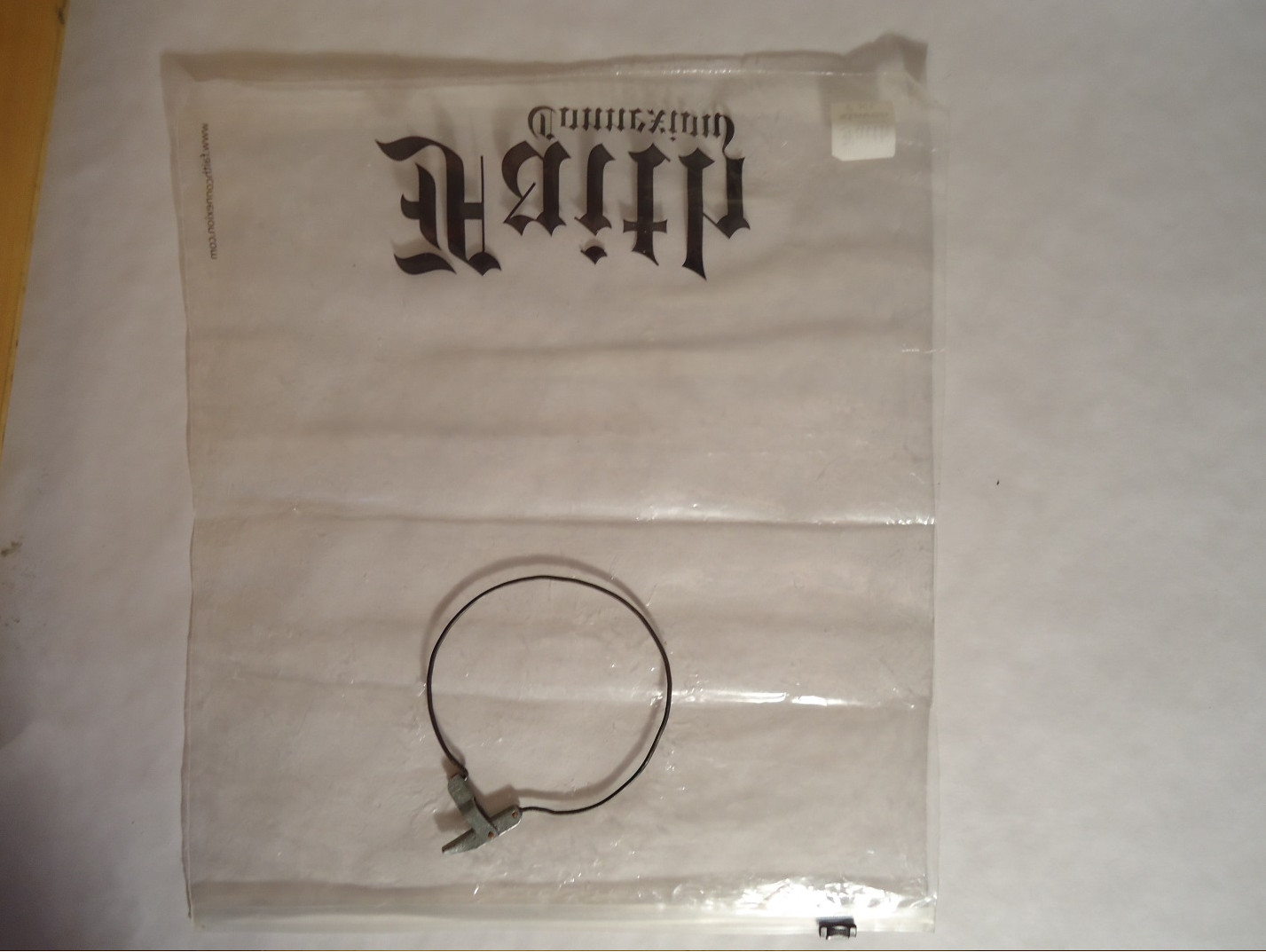

    спилил на конус для того, что бы зажимать специальным зажимом

    полителеновый пакет, который вверху с замком, зажал его зажимом и
    прорезал в пакете отверстие где вбрасыватся рыба. Если поймалась рыба
    крупная – можно было ростягнуть замок
    и вбросить рыбу. Можно использовать любой пакет.

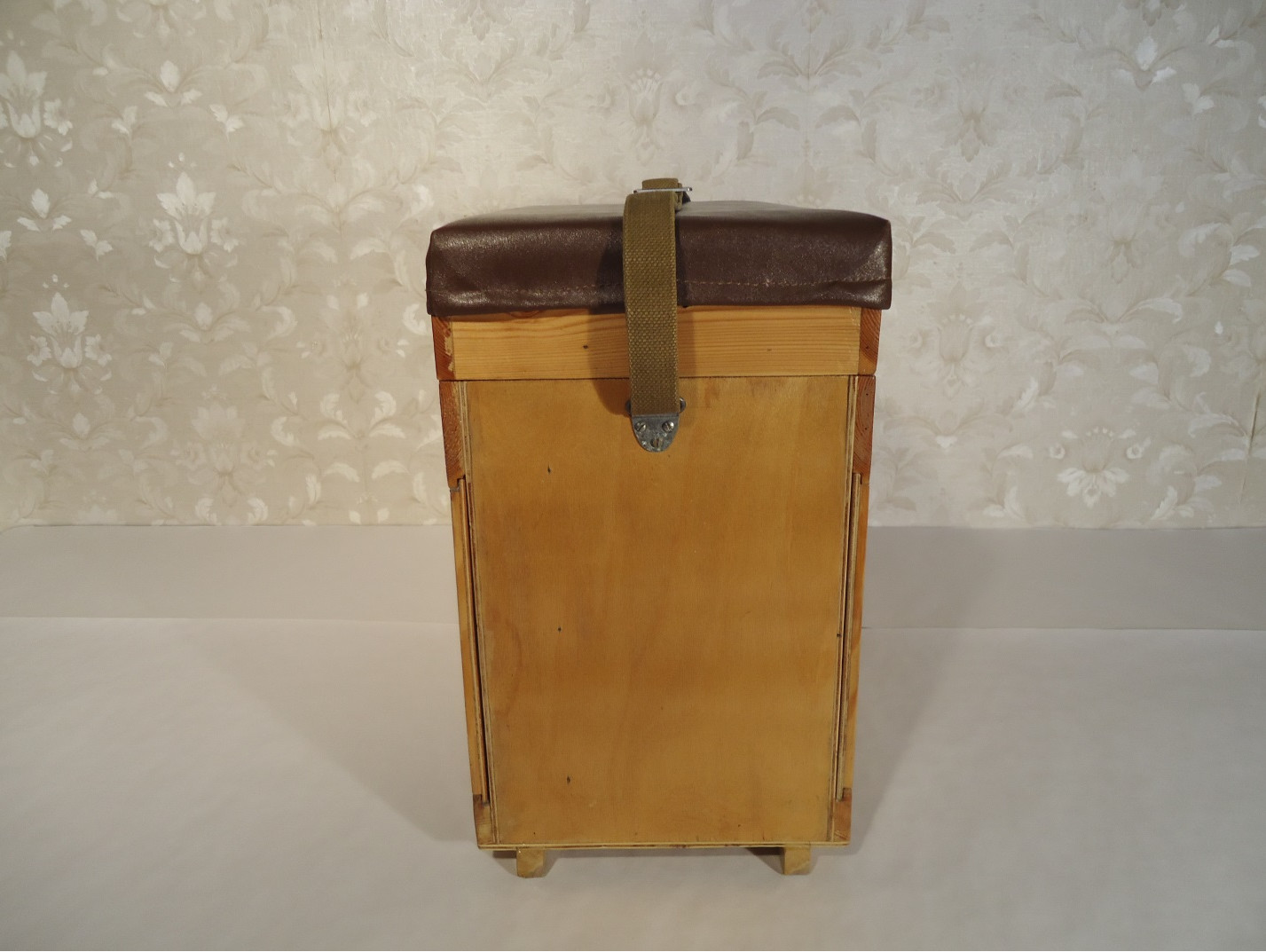

    Ремень использовал с армейского телефона,
    его можно делать любой

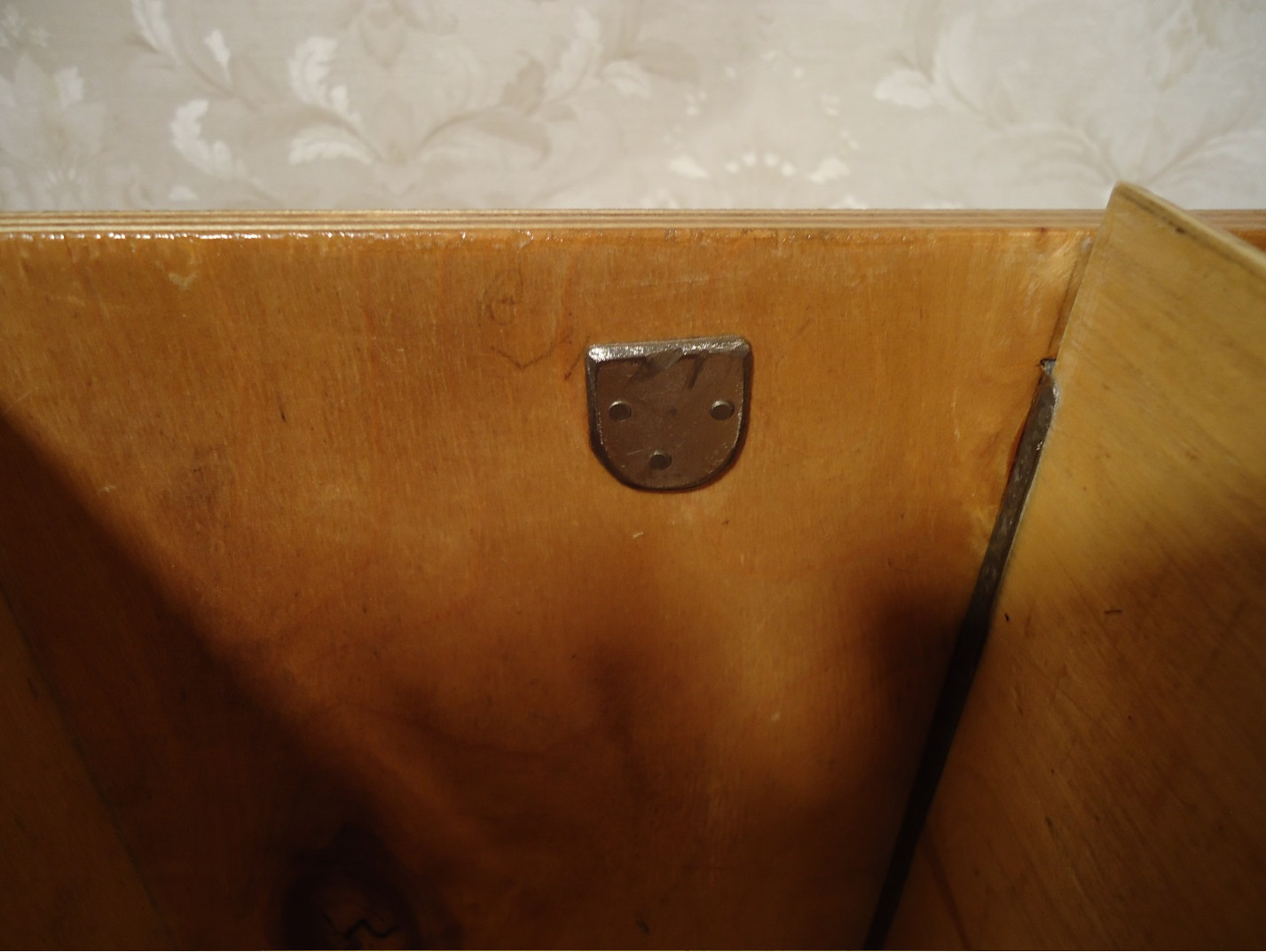

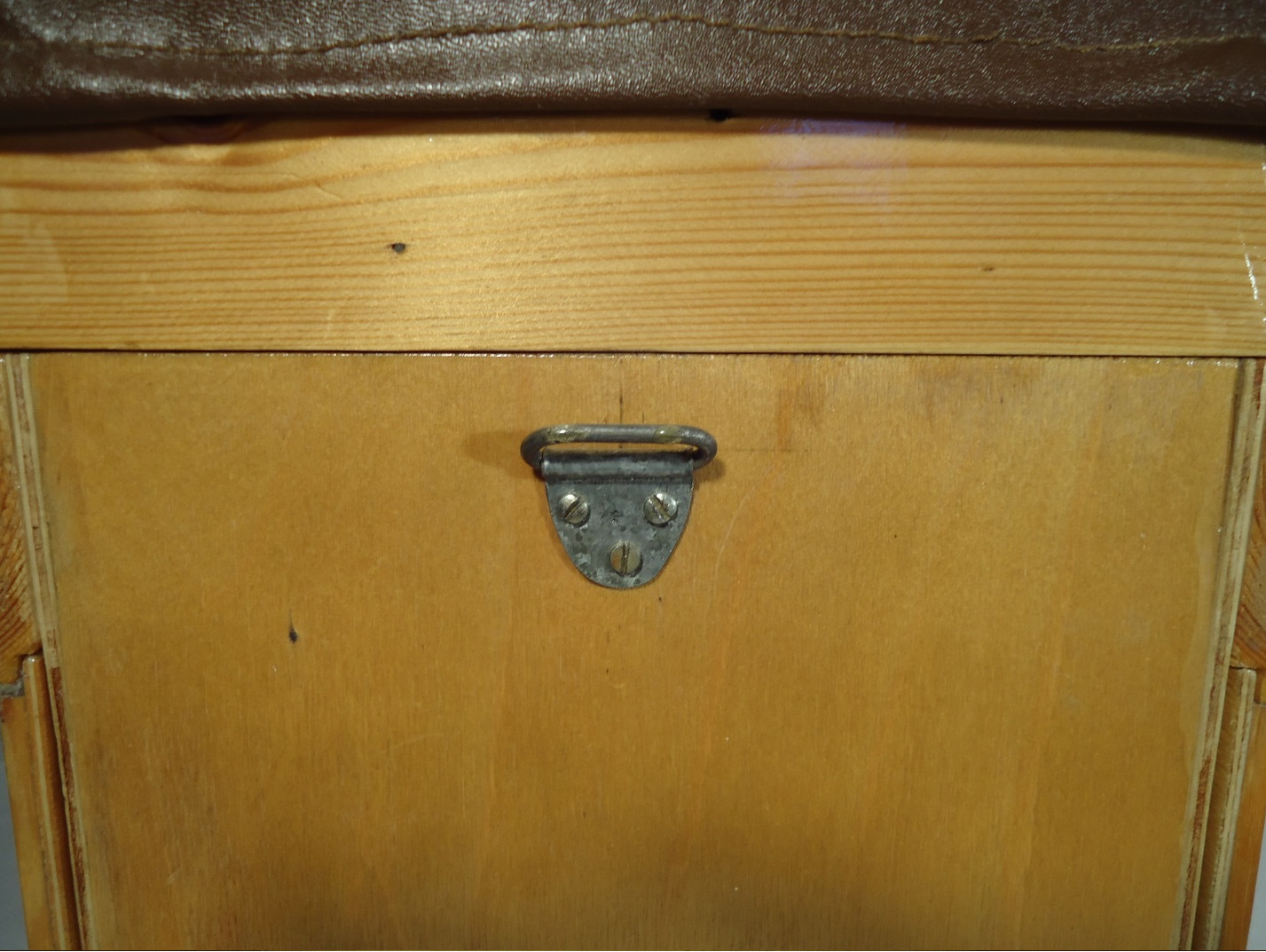

    длины. Для крепления ремня, на ящике сделал полукольца
    с
    креплением и прикрутил винтами, вместо гаек – пластины с резьбой
    и
    вставил туда ремень, он легко регулируется любой длины с обеих сторон. А

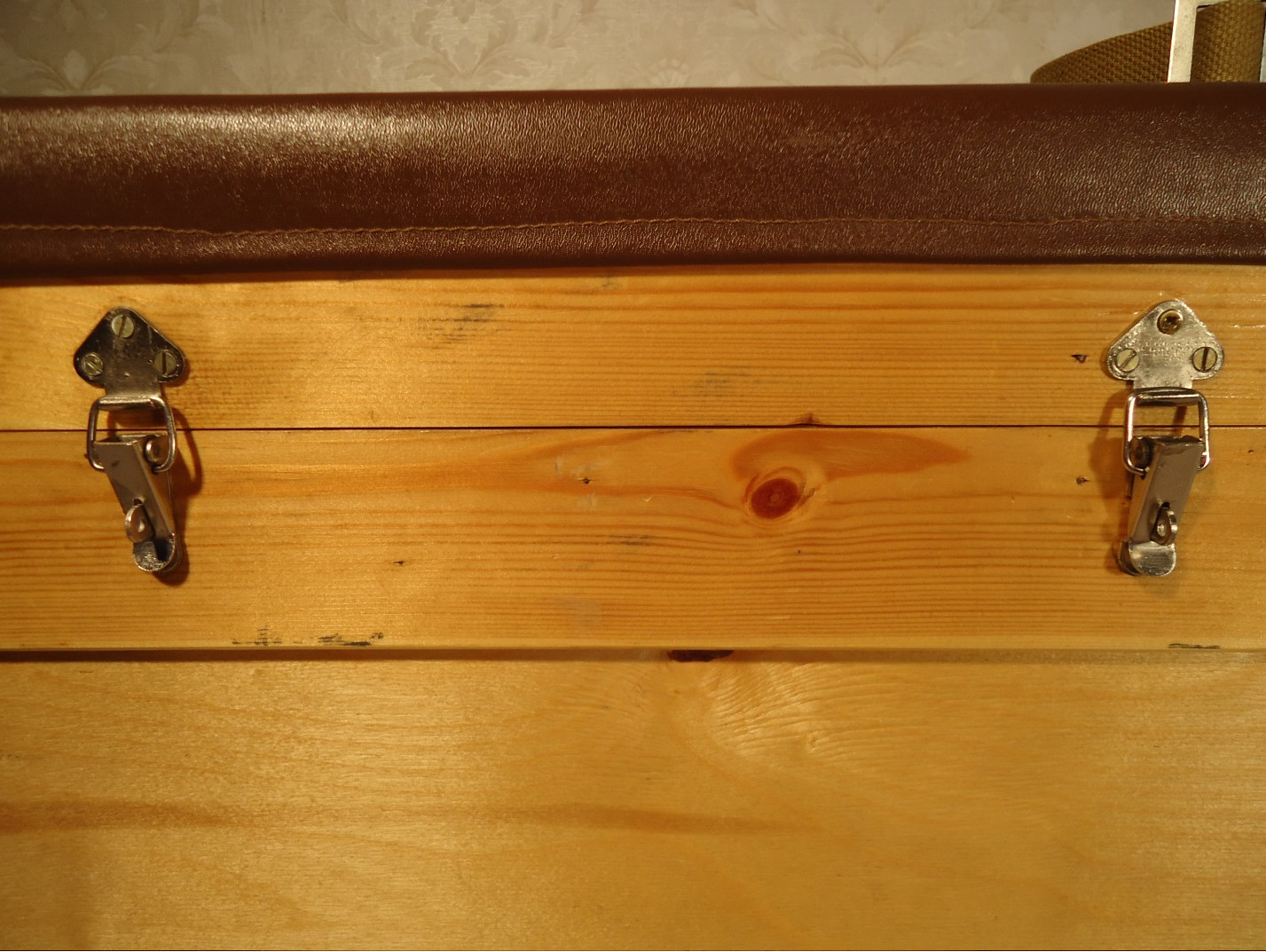

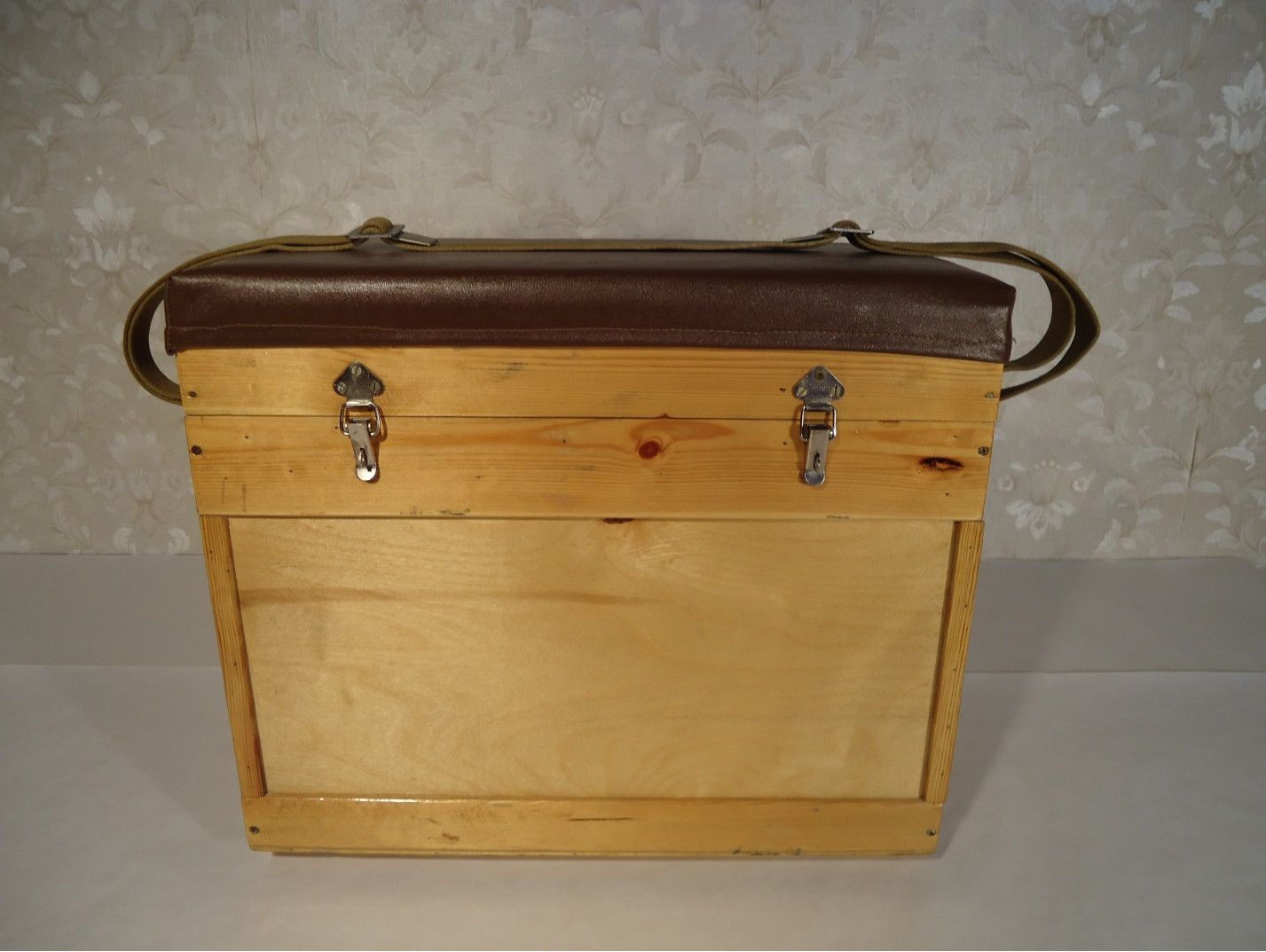

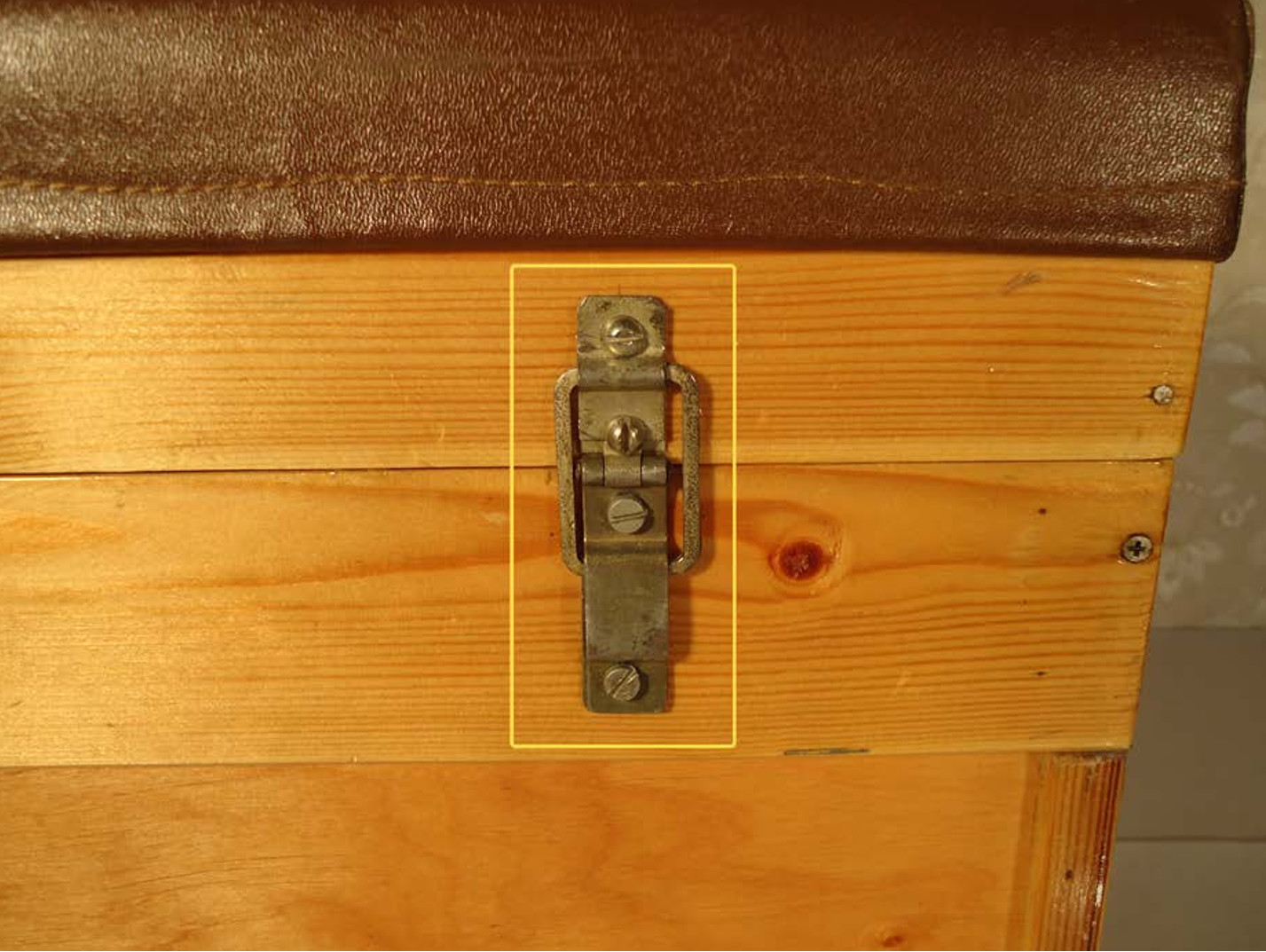

    так же для закрытия ящика – две защелки (замки)
    прикрутил винтами
    к пластинам с резьбой.

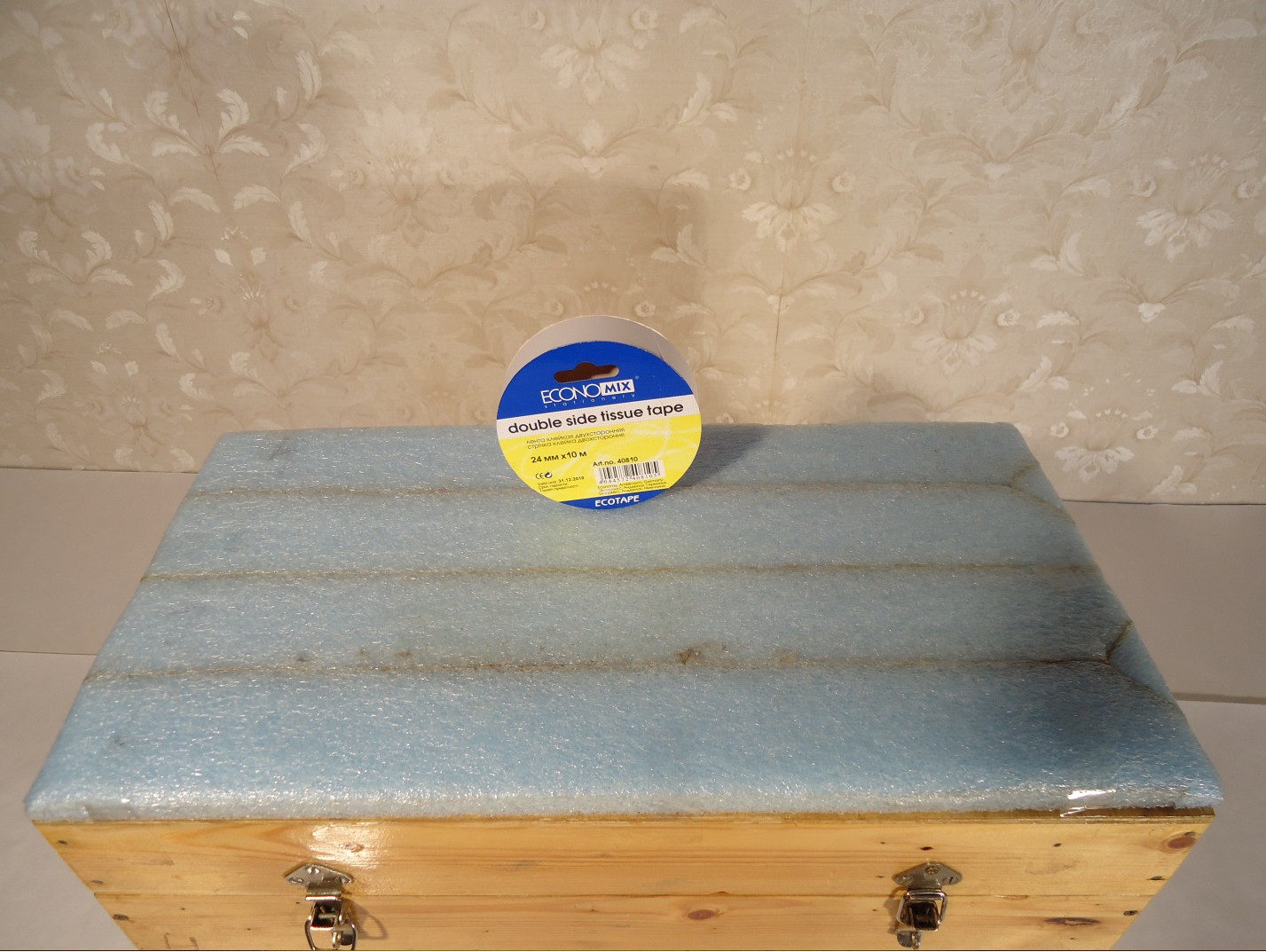

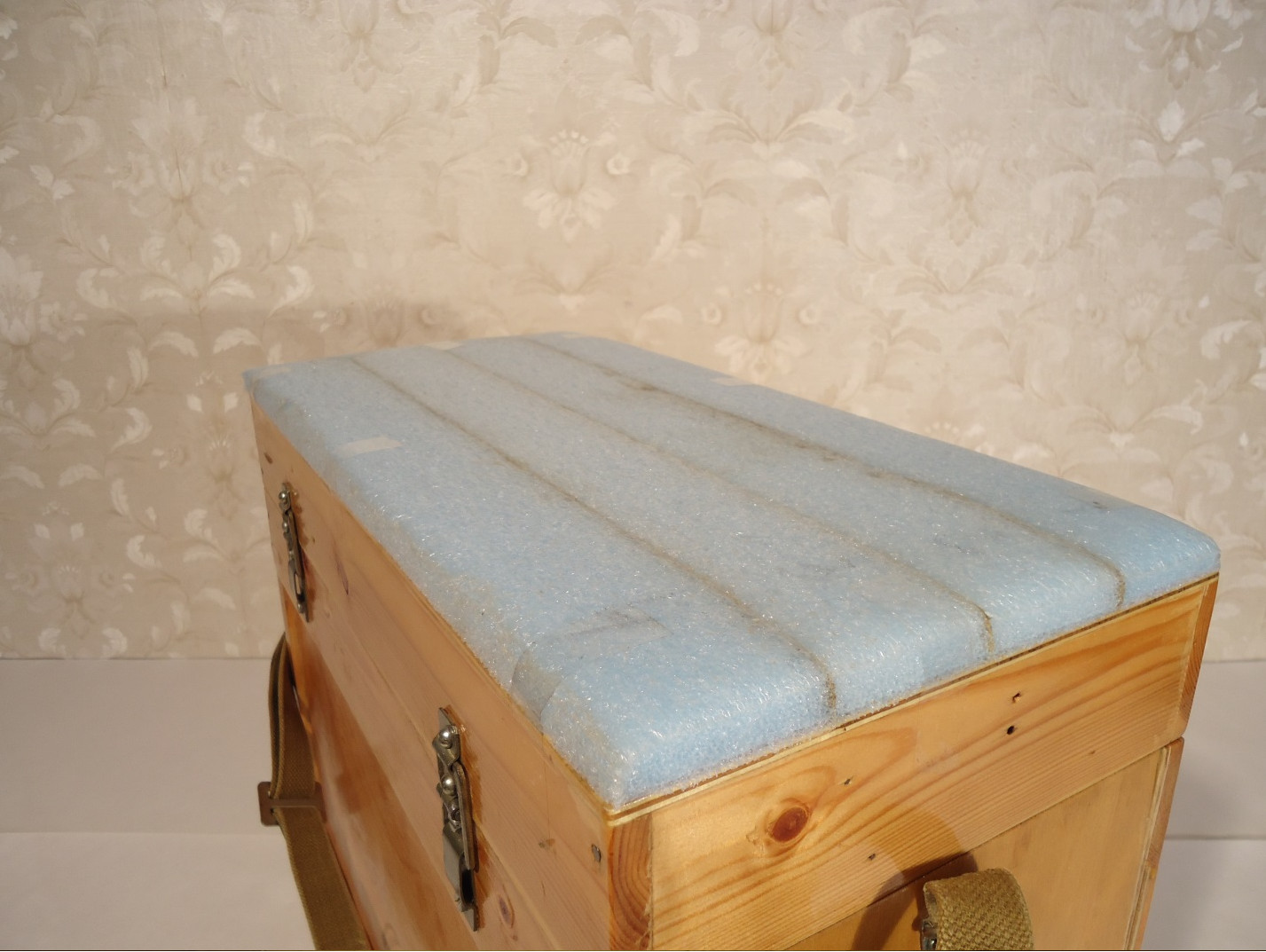

    На сидушку использовал синтетический утеплитель – пенополиэтилен(ППЭ),
    толщина – 10мм.
    он не впитывает влагу и не намокает приклеенный
    двухсторонним скотчем.

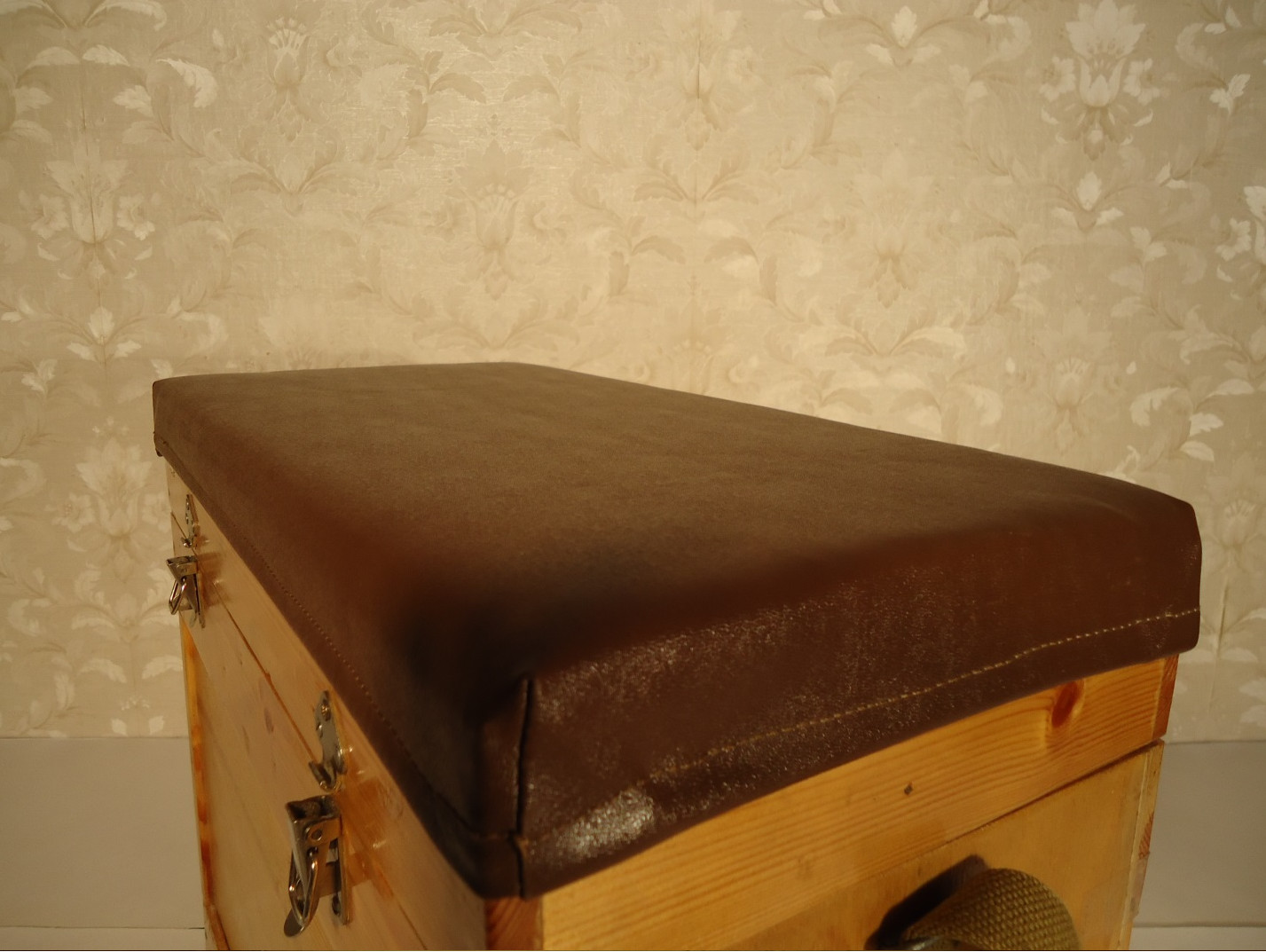

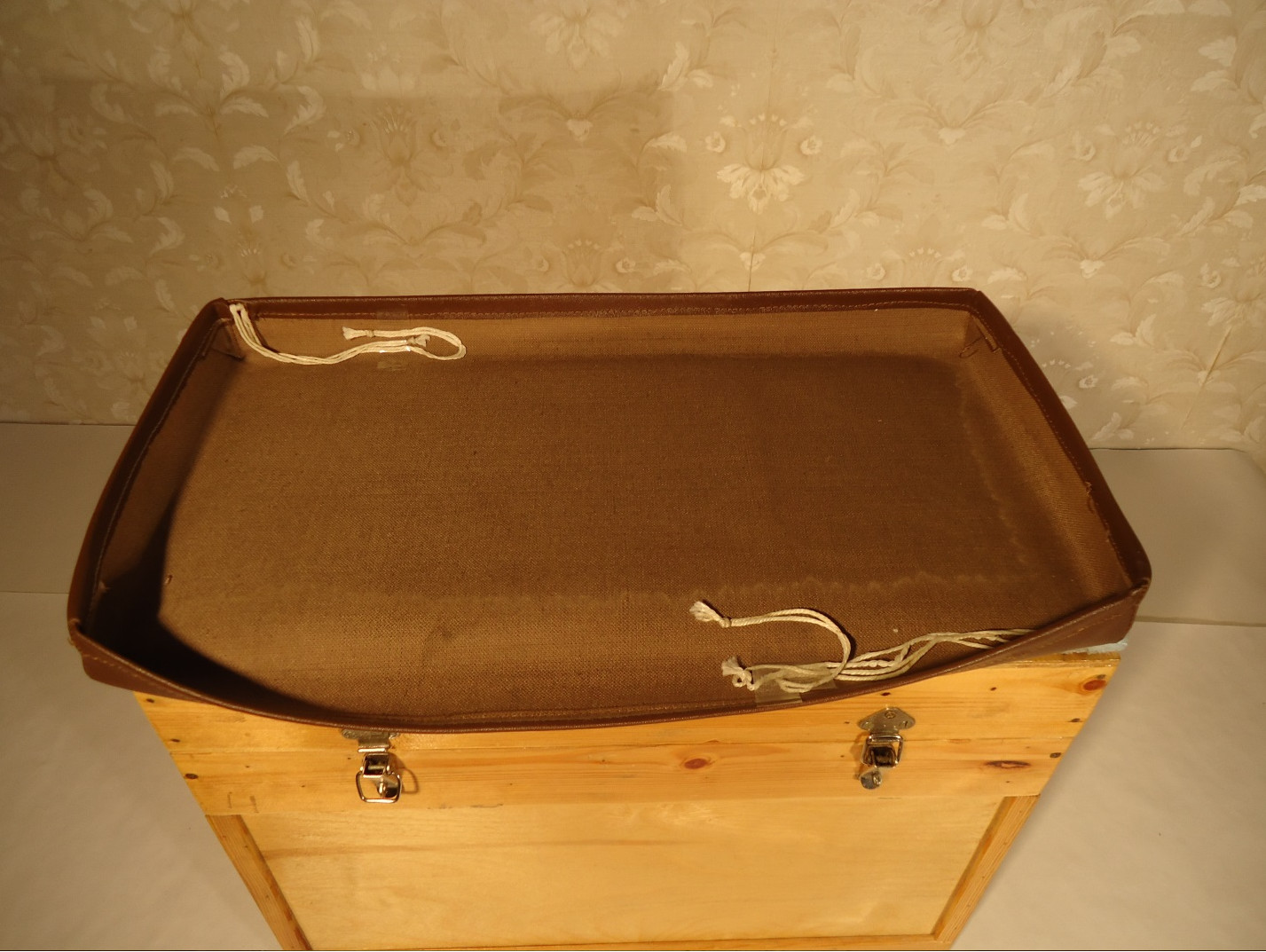

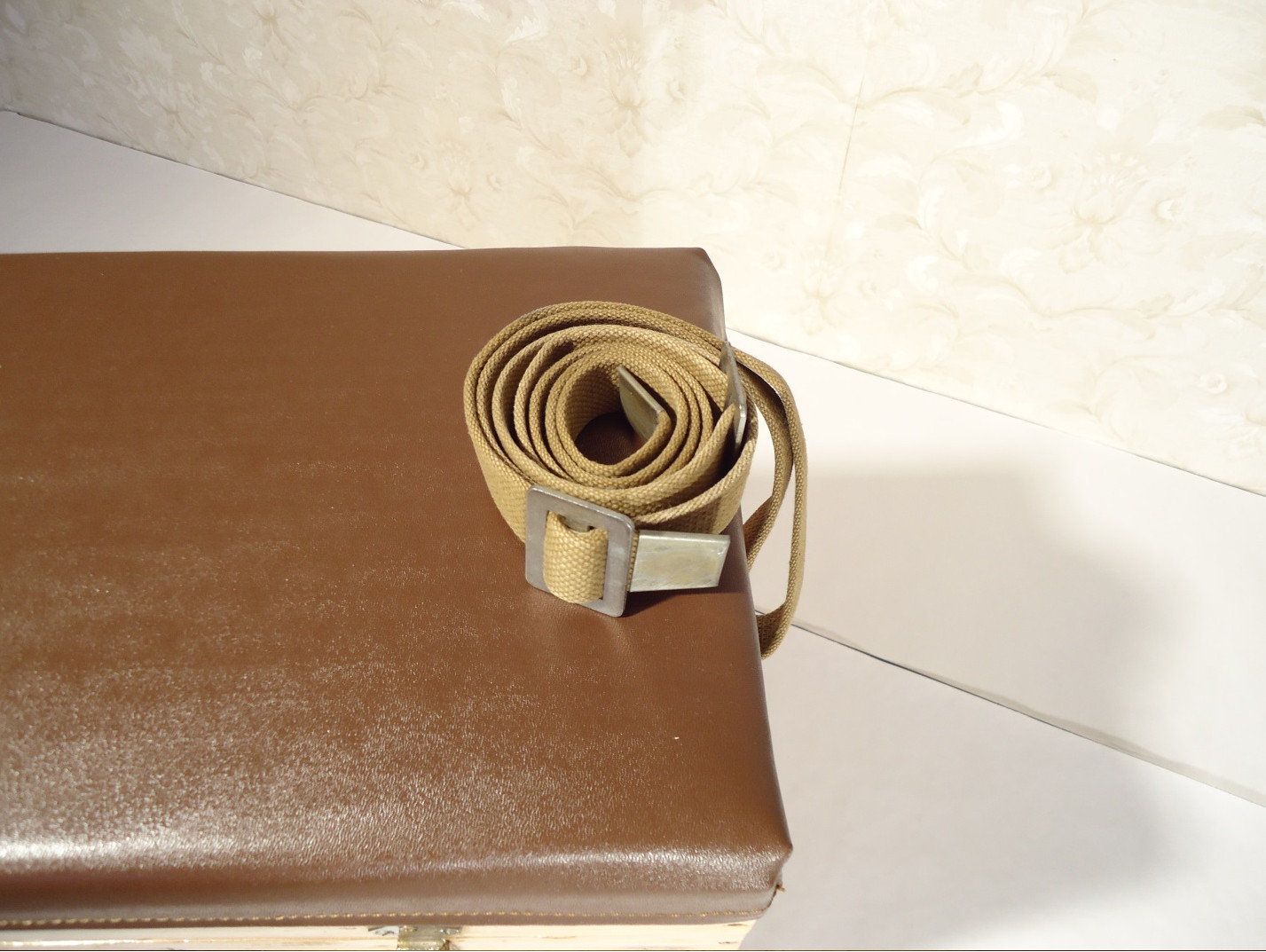

    Сшил чехол с дермантина,
    он не боится влаги. Внизу заволок веревочку
    и стянул, держится плотно, не
    сползает. При надобности все это легко меняется. Так же можно прибить
    скобками.

    Как ящик был сбит и все внутренние перегородки были на месте, подошла

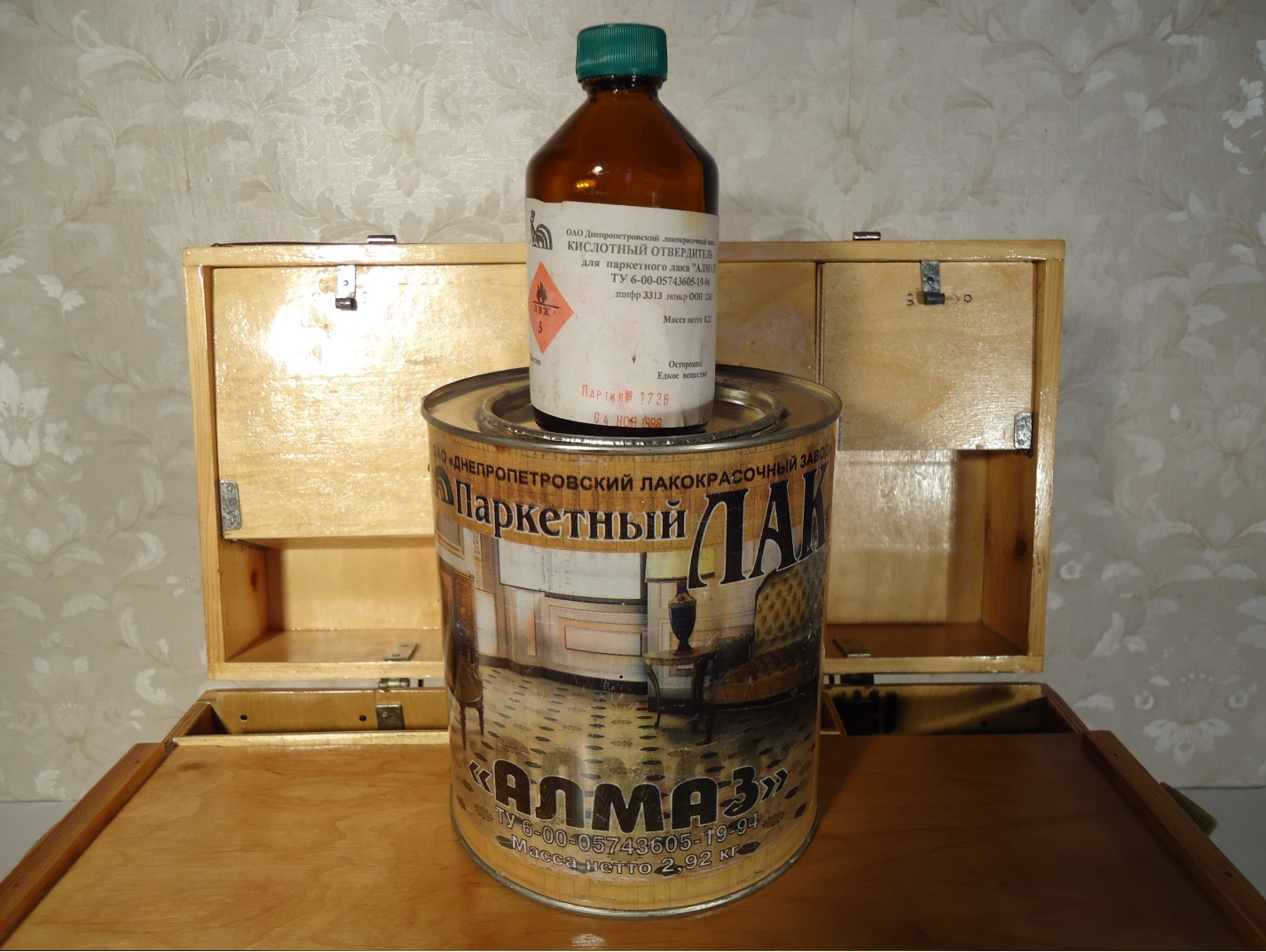

    очередь покрыть лаком. Купил паркетный лак «Алмаз» он с кислотным
    отвердителем.
    Свободно вынул с ящика все перегородки.
    И по отдельности покрыл два раза лаком. Как только все высохло, все перегородки
    поставил на место и зафиксировал.

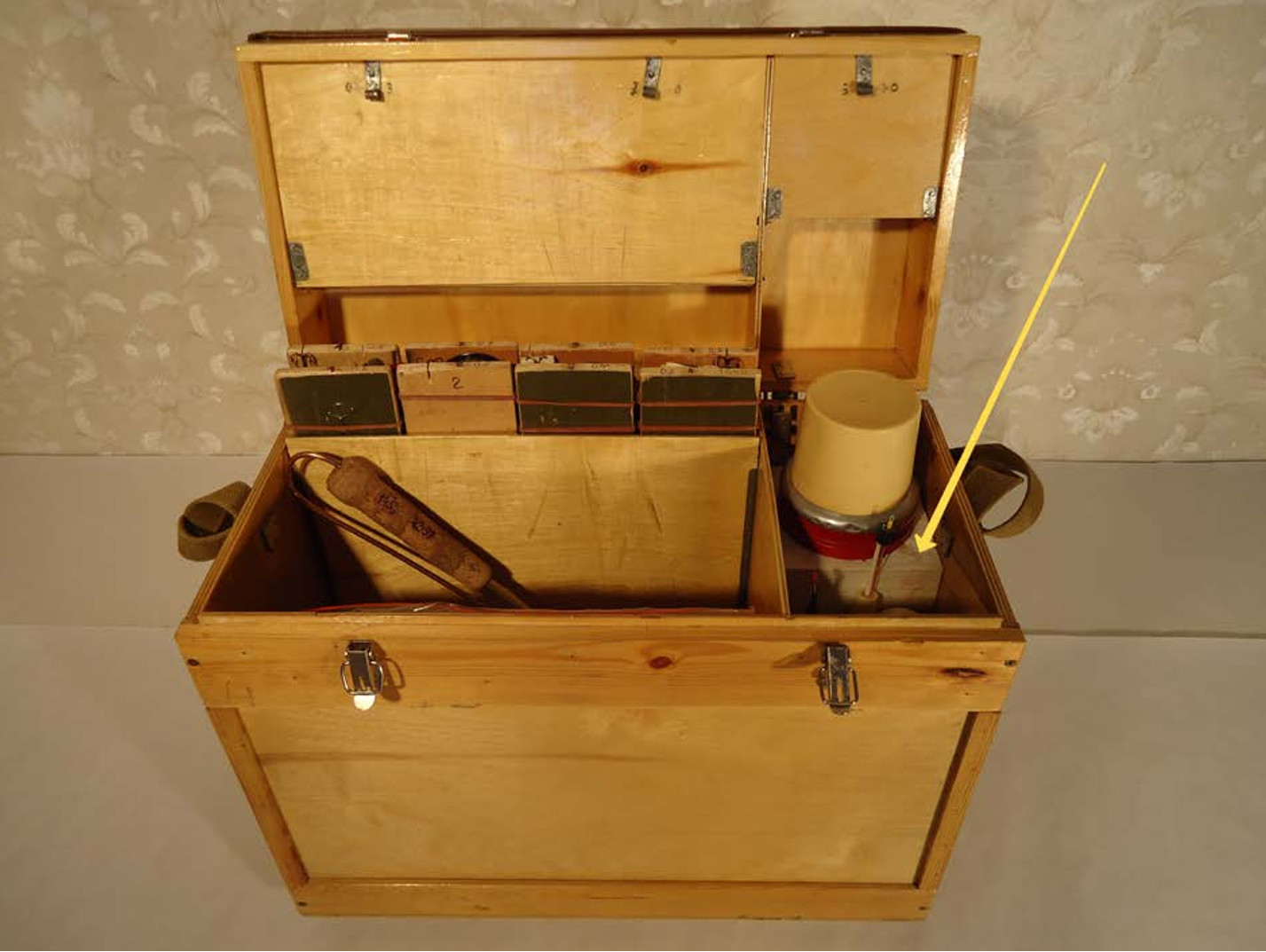

    А с пенопласта вырезал контейнер
    по размеру термоса, и поставил в ячейку ящика, где будет стоять термос.
    До покрытия лаком вес ящика – 3.5 кг., после покрытия лаком, ящик
    стал на 0.8 кг. тяжелее. Этот лак не боится влаги. Да, получился тяжеловат,

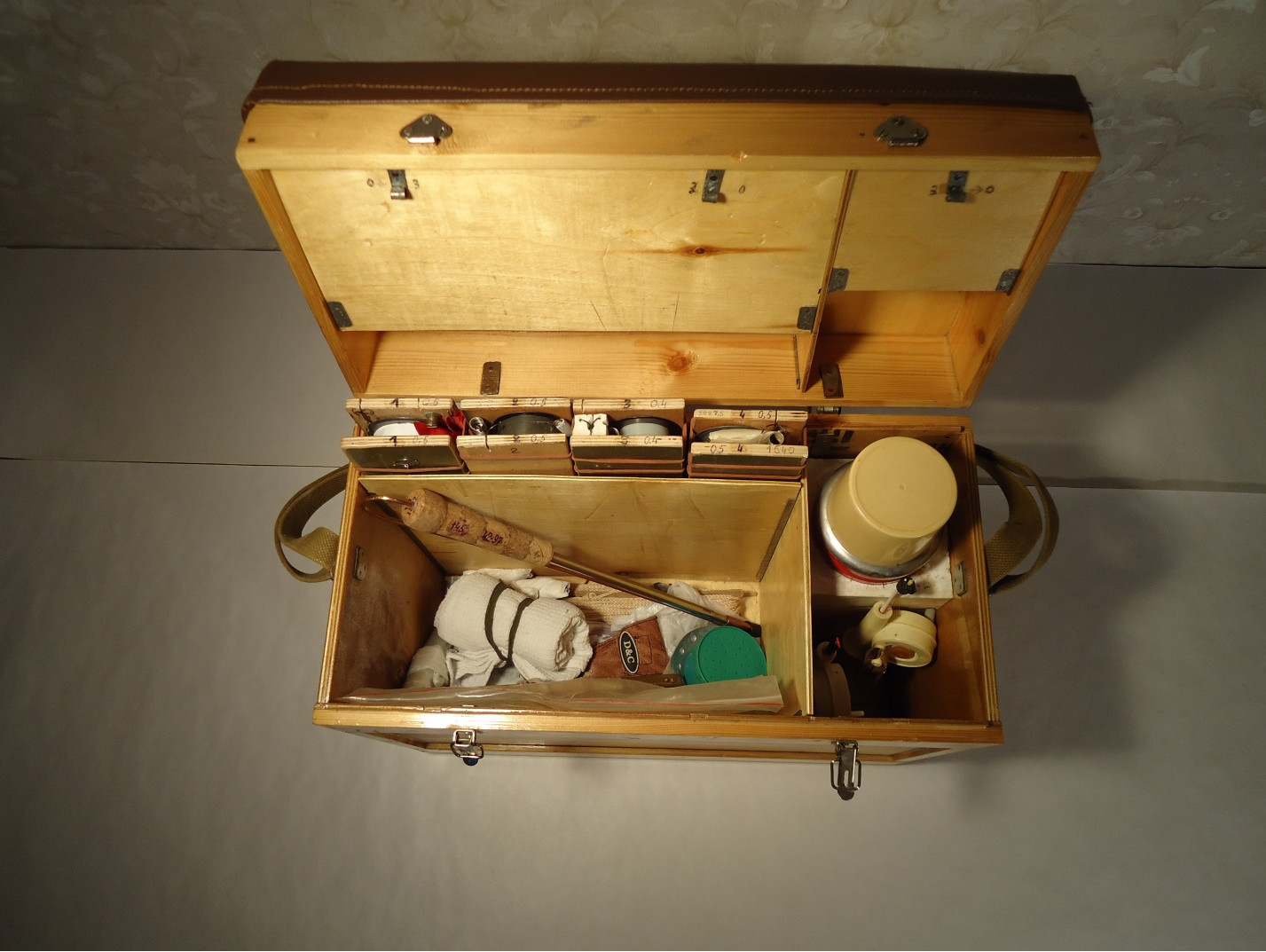

    но зато удобен.Что берем на рыбалку – все это загружаем в ящик.

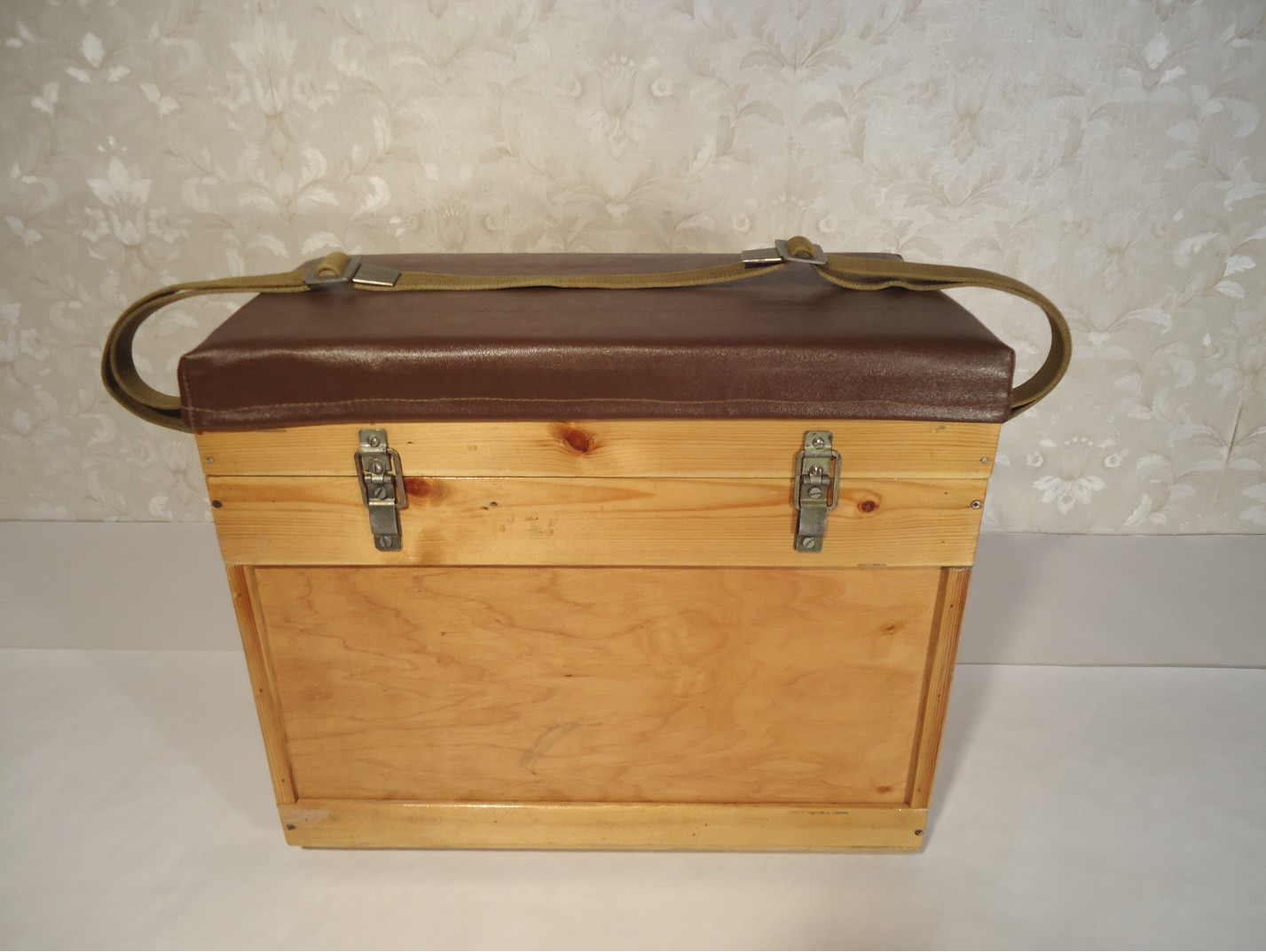

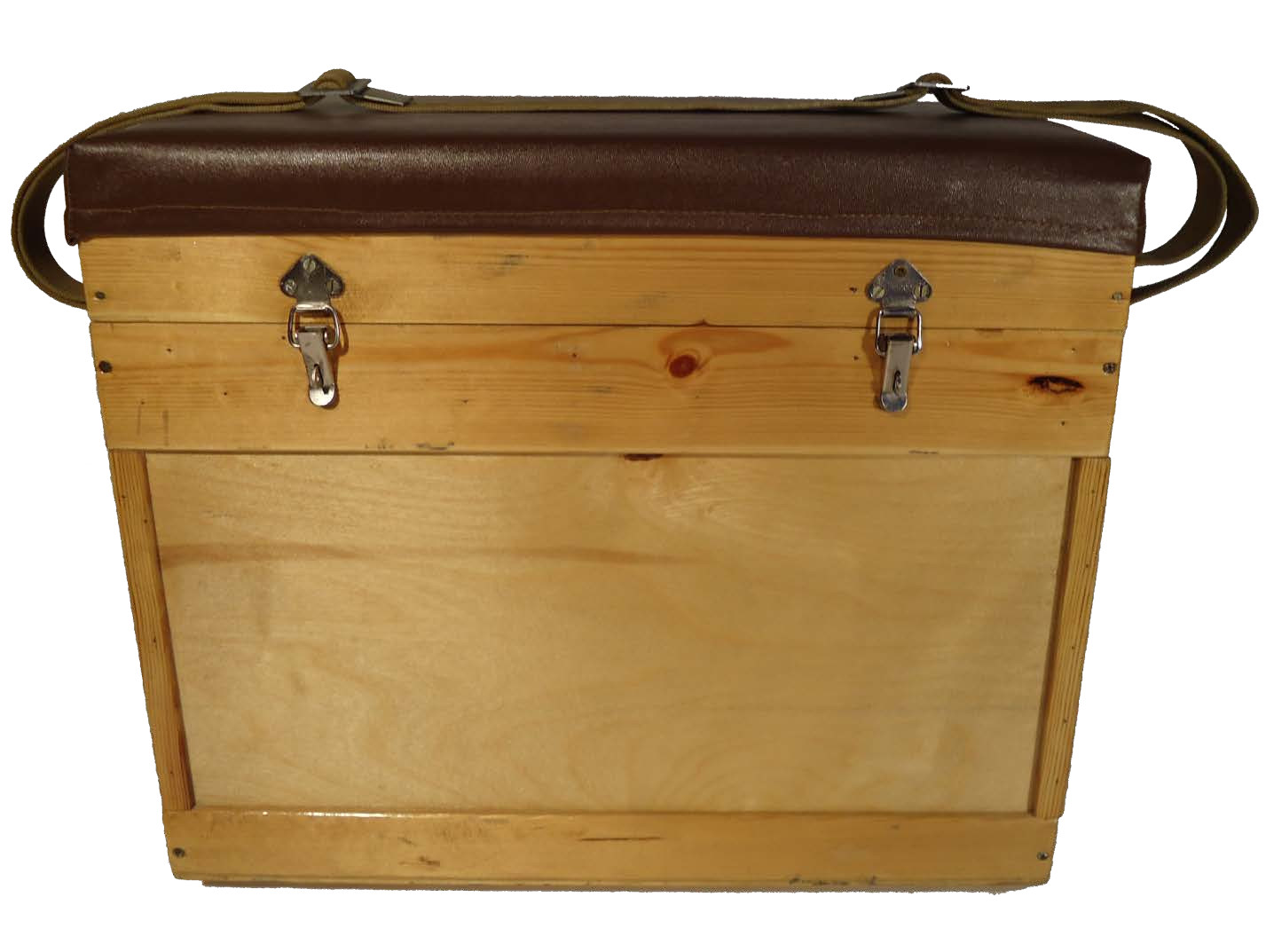

    Ящик готов к зимней рыбалки.
    039.jpg 040.jpg
    На рыбалку с этим ящиком езжу с 2000 года, он побывал в пургу, морозы, в
    дождь и слякоть – фанера не слоиться и не намокает, благодаря полозьям и
    лаку.
    После рыбалки – снял пакет с рыбой – вручил жене, а сам взял влажную
    тряпочку, протер отверстие, где вбрасывал рыбу, и в ящике никакого запаха
    рыбы нет.

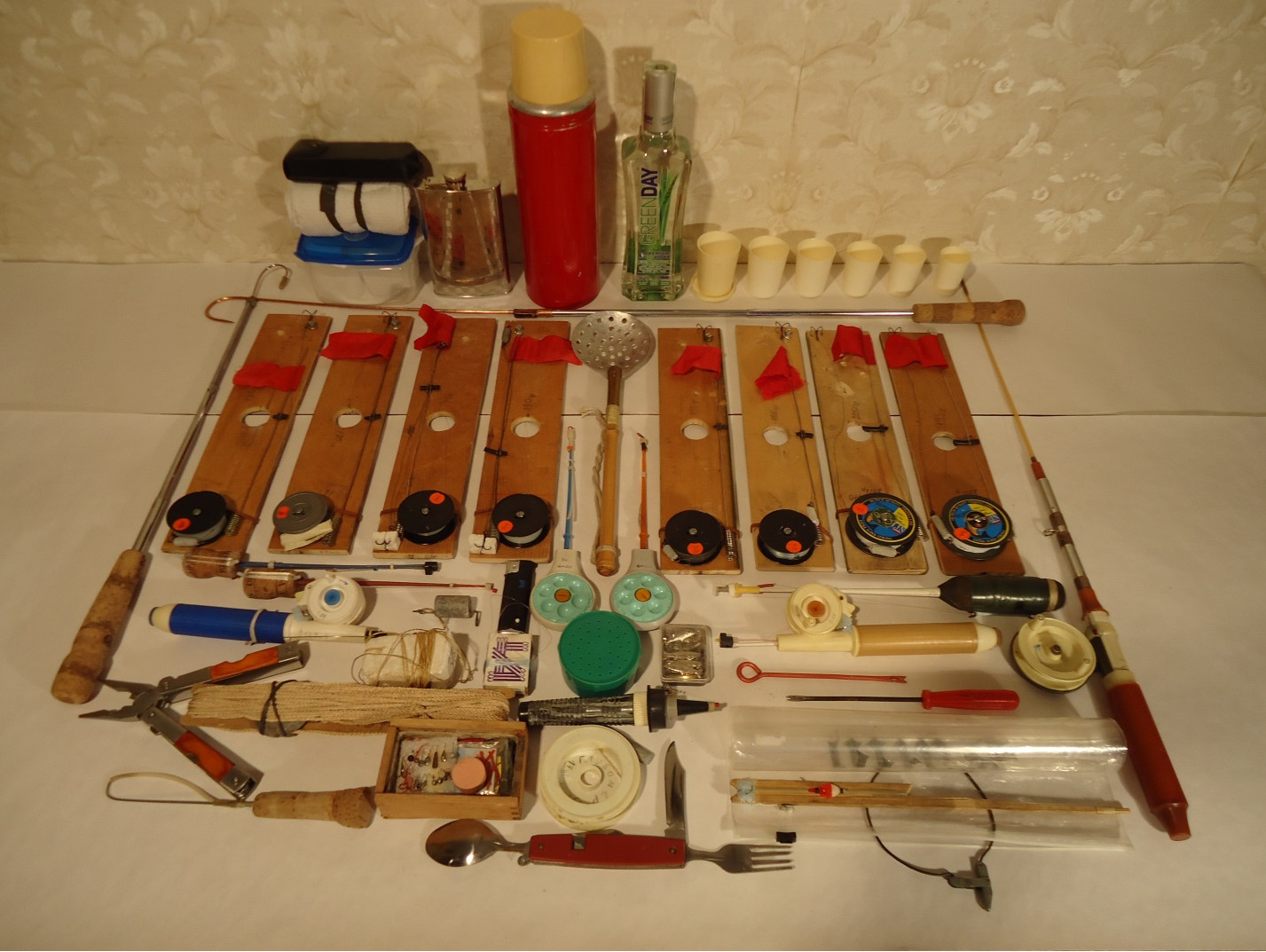

    Жерлицы: 8 штук, это старого образца, занимают мало места и всегда они в
    ящике. На них ловил щук до 8 кг. веса, удобны на рыбалке (описывать не
    буду, они есть в интернете).
    Рыболовные багорики сделал с раскладного зонтика, один с покупным
    крючком, раздвигается - потянул за крючок и ручку до щелчка, снял
    колпачок с жала крючка, готов к работе. Рабочая длина – 58 см.,
    транспортная – 28 см., вес – 68 грамм.
    А другой с крючком из стальной проволоки покрытой медью, что бы открыть
    – взял за ручку, а другой стороной воткнул в лед, жало вышло с пробковой
    ручки, откинул крючок вдоль трубки что бы защелкнулся, жалом зацепил
    край лунки, потянул на всю длину до защелкивания. Багорик готов к работе.
    Рабочая длина – 97 см., транспортная – 42 см., вес – 145 грамм.
    Проверил на прочность – свободно и легко подымают 10 литровое ведро с
    водой. Они удобны, оперативны и мало занимают места.
    Шумовку сделал сам с мягкого алюминия, ручка с бамбука, легкий и удобен
    в работе.
    Удачи на зимней рыбалке!
