Лампочка переноска

Тема в разделе 'Мастерская: уход, ремонт, "сделай сам"', создана пользователем Владимир111, 22 июн 2016.

  1. Владимир111

    Владимир111 Рыболов

    Сообщения:
    944
    Симпатии:
    1.763
    Адрес:
    Киев
    Возраст:
    56

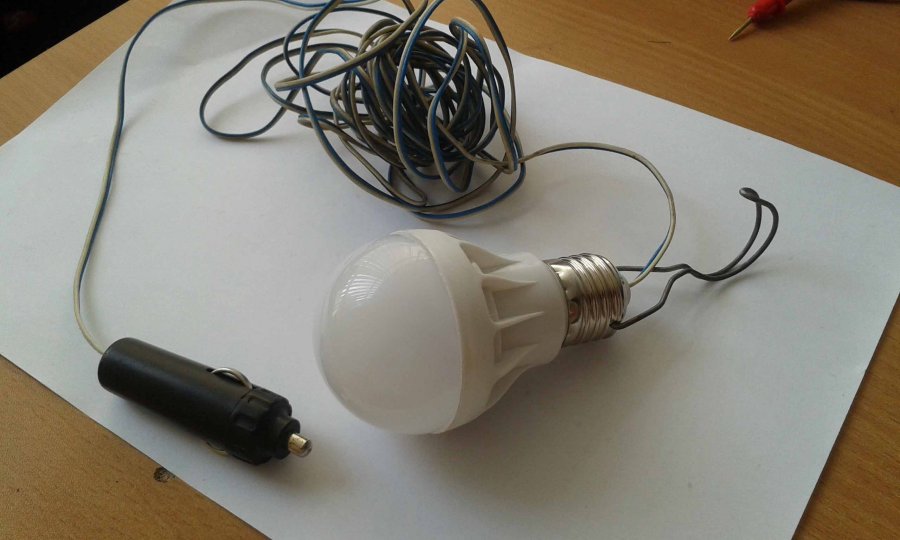

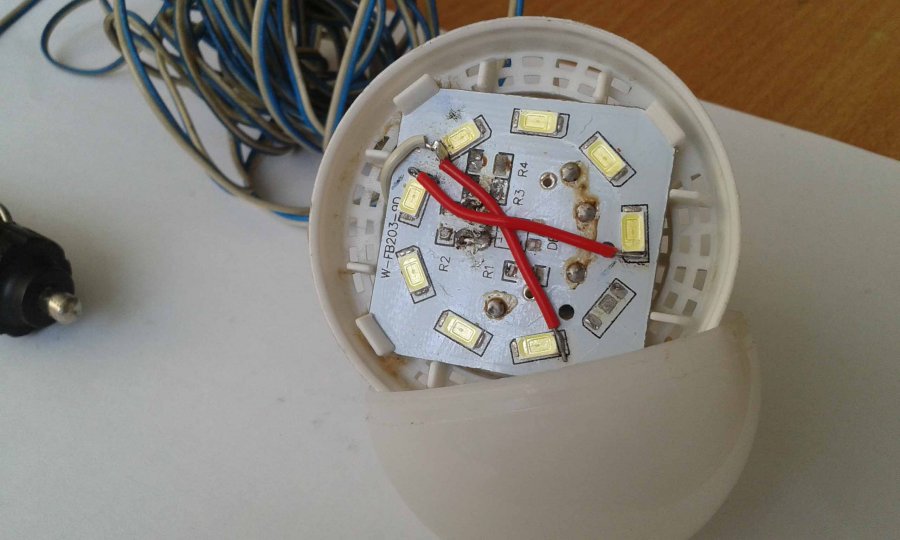

    Сейчас во всю эксплуатируются LED лампочки. Миф о их пятилетнем долголетии, только миф. Год и две лампочки с 10 сгорели. В фонариках тоже уже менял светодиоды. С двух лампочек одна оказалась с целыми светодиодами. В моей 5 ватной лампочке стоит последовательно 9 диодов. Если оставить по 4 шт. параллельно и подключить к прикуривателю авто, то получаем хорошую переноску для авто. Один светодиод я выкинул с цепи. Ток потребления всей лампочки 0.14 А при 12.6 В. При длинном проводе, для ночных рыбалок, хорошая подсветка. Со второй смастерю, на трех диодах и аккумуляторе 3.6 В для палатки.

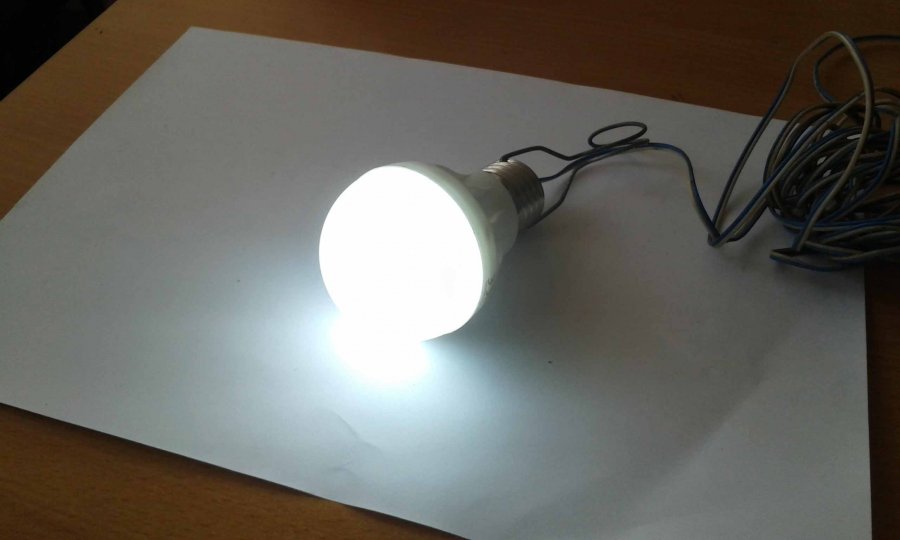

    На фото видна вторая жизнь LED лампочки.
    20160622_172520.jpg 20160622_172437.jpg 20160622_172700.jpg

    • Нравится Нравится x 16
  2. Владимир111

    Владимир111 Рыболов

    Сообщения:
    944
    Симпатии:
    1.763
    Адрес:
    Киев
    Возраст:
    56

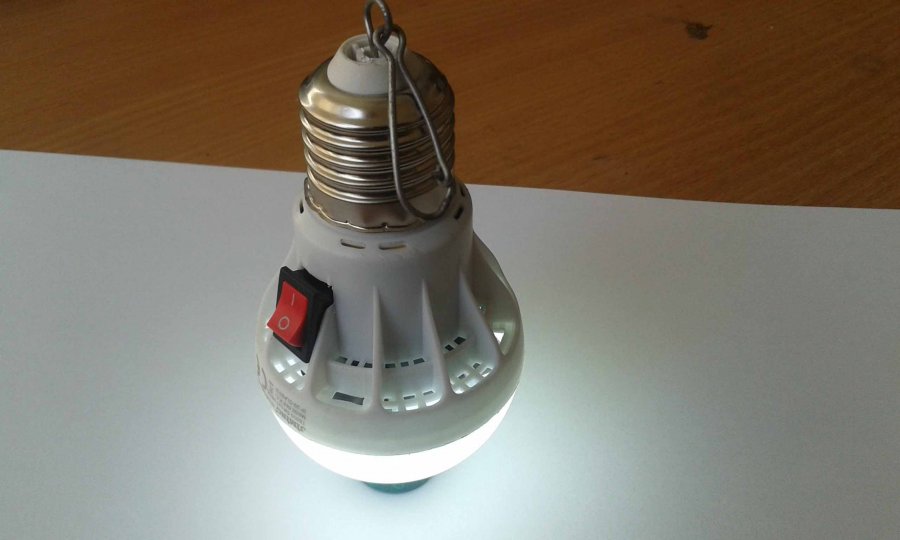

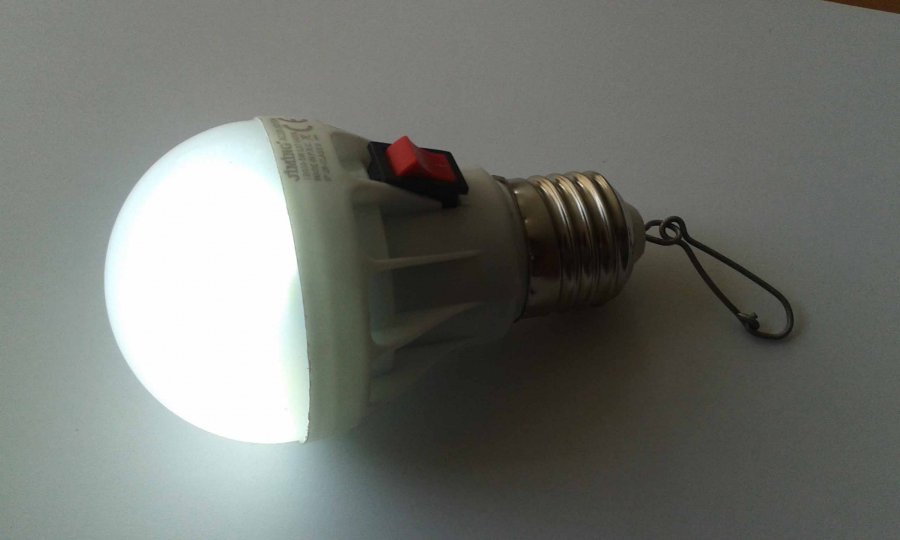

    Во второй лампочке осталось целых два диода. Как и говорил сварганил для палатки или чего то там.
    Диоды спаял параллельно, через ограничивающий ток резистор 10 Ом. Нагрузка получилось 0.2 А при 3.6 В.

    20160623_160848.jpg 20160623_160951.jpg 20160623_161449.jpg Просто корпуса готовы, диоды целы, жаль выкидывать. А на ночной рыбалке пригодится.

    • Нравится Нравится x 11
  3. Vitaliy72

    Vitaliy72 Рыболов

    Сообщения:
    4
    Симпатии:
    2
    Возраст:
    44
    Не дурственно. Надо еще попробовать крепление сделать чтобы в руках не держать, например что бы на голову одеть. Блин циклоп будет.

  4. Владимир111

    Владимир111 Рыболов

    Сообщения:
    944
    Симпатии:
    1.763
    Адрес:
    Киев
    Возраст:
    56

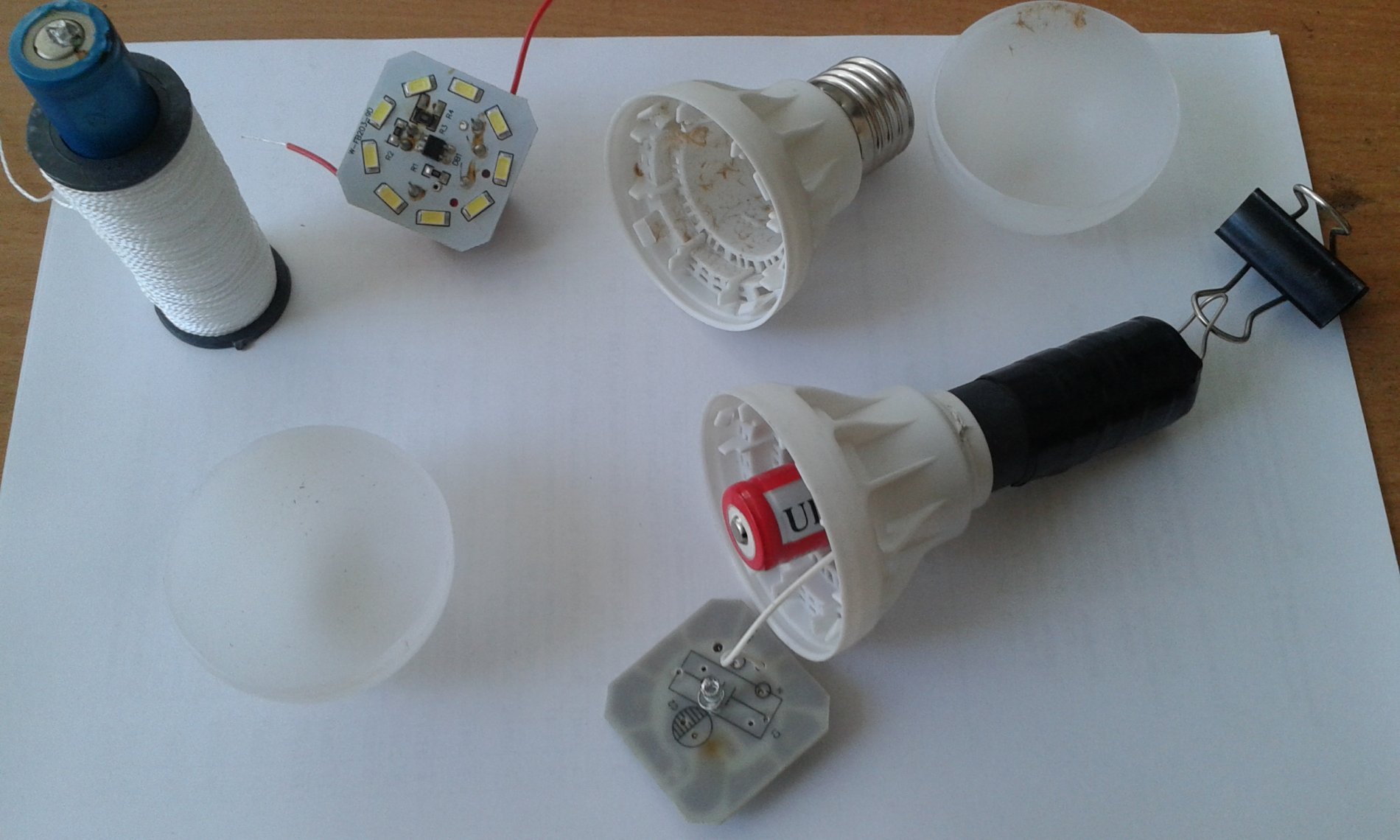

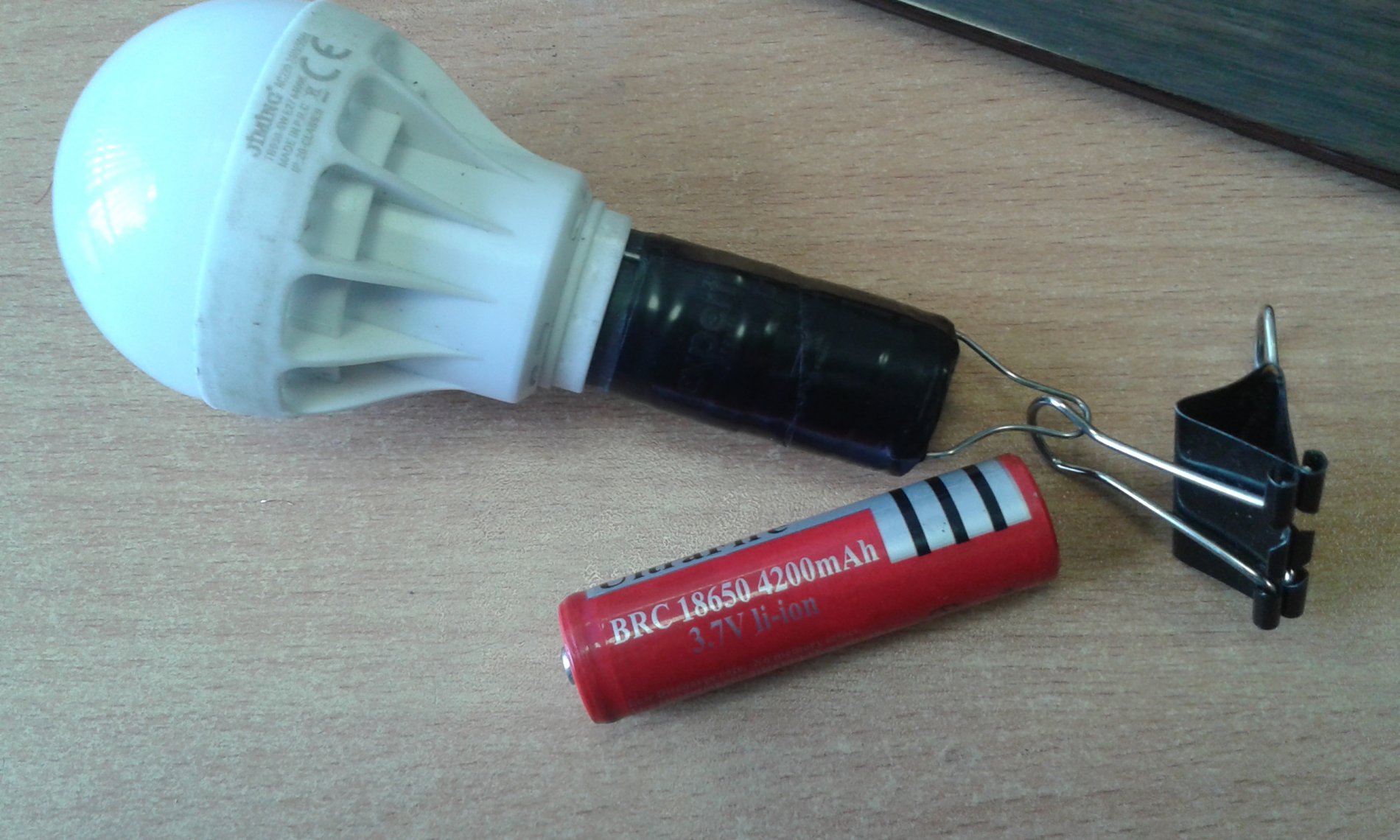

    Закончилась катушка с толстой капронкой, хотел выкинуть, как на фото в левом верхнем углу. А потом попробовал, а туда аккумулятор 18650 как родной становится. Ночью на рыбалке света много не бывает. Предыдущий живет в палатке, можно почитать. Но там аккумулятор 18500 он покороче. Налобник на лбу, но на берегу возле стоек прутов, тоже не хватает рассеянного освещения при вываживании пере наживки и освещения под ногами.

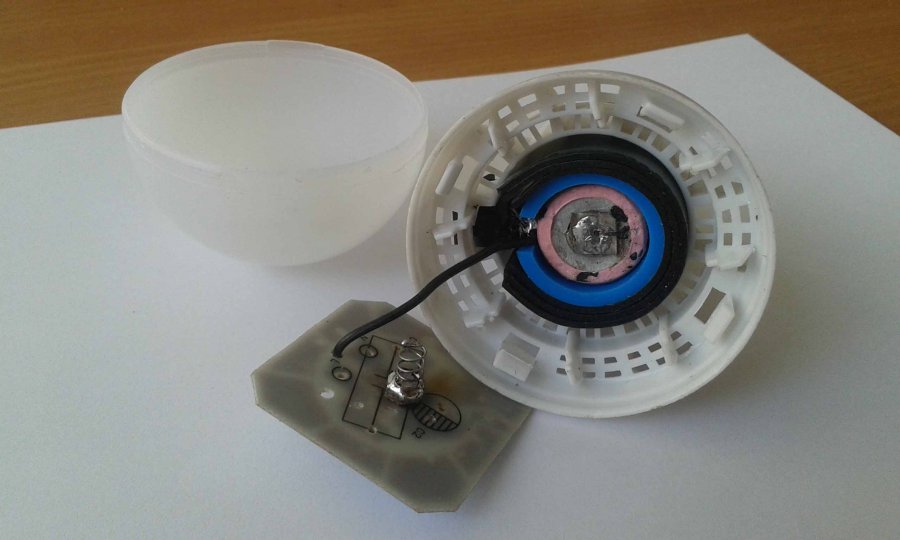

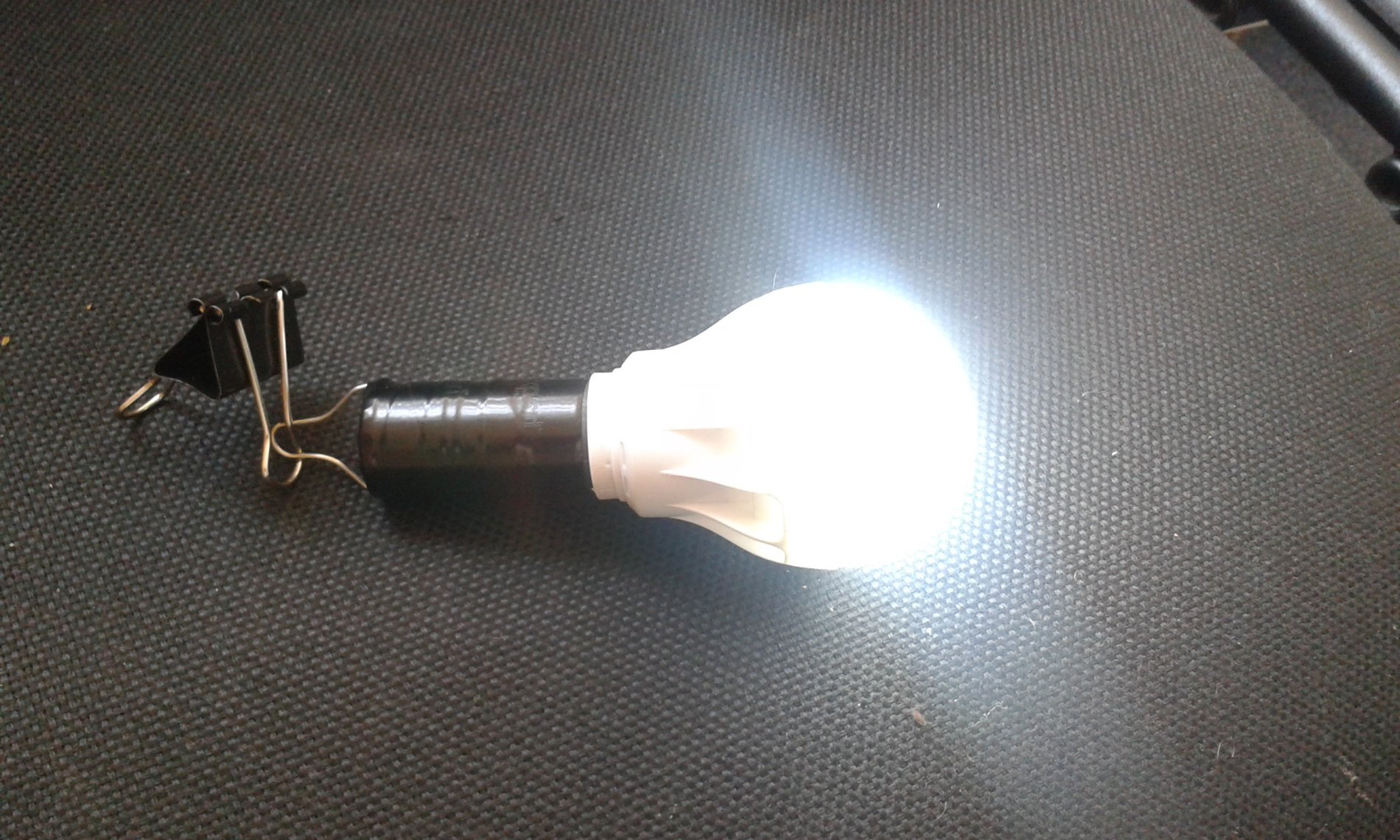

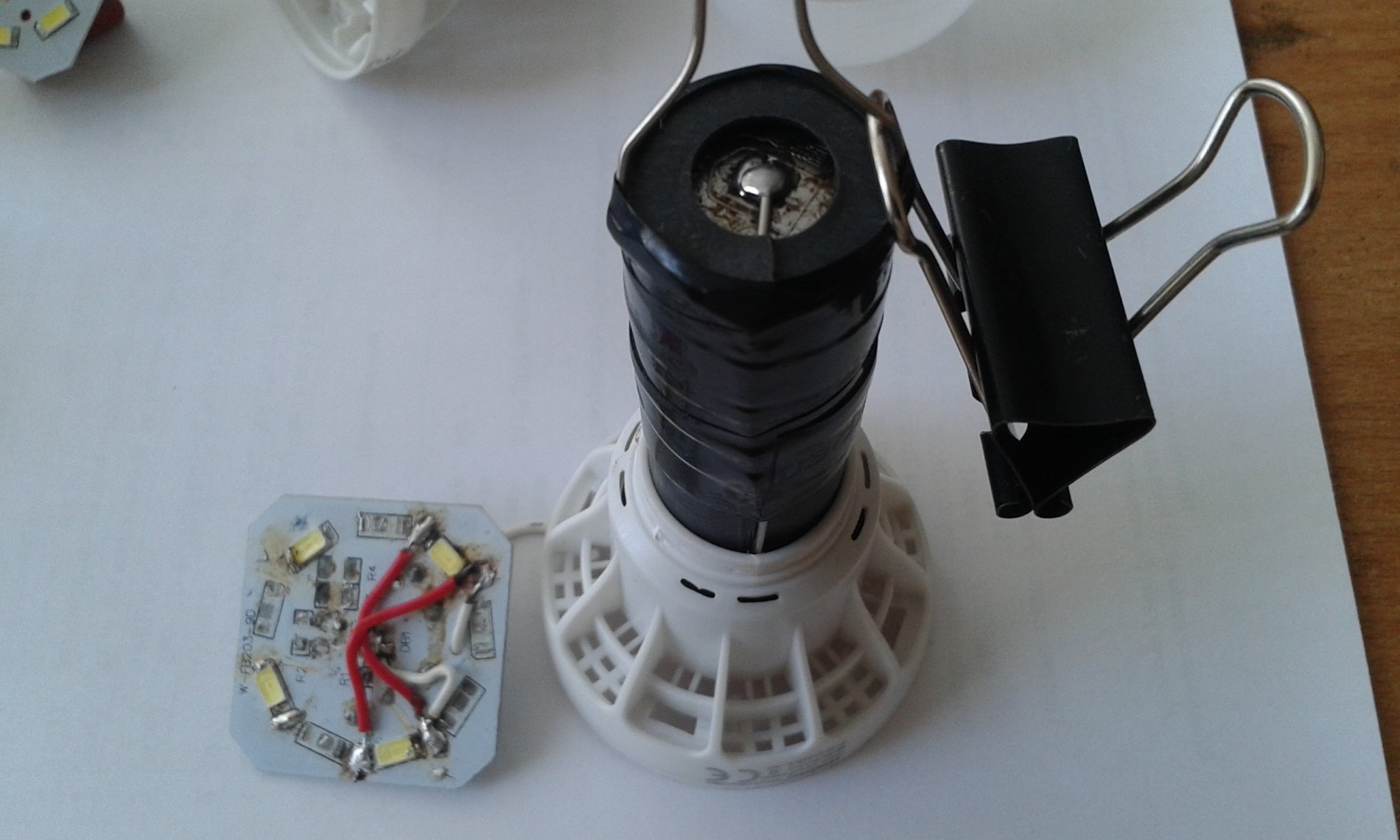

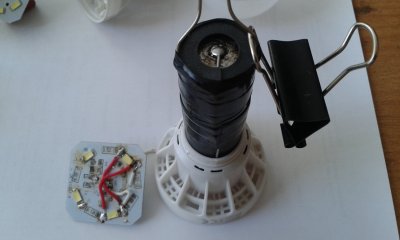

    Достал сгоревшую лампочку, снял цоколь, подрезал скальпелем отверстие в корпусе и вставил пустую катушку. С одной стороны катушки срезал бортик и в качестве контакта положил туда 2 коп. и запаял провод. К плате на которой осталось несколько целых диодов, по центру с пружинки сделал контакт. Другой провод с минуса припаян прямо к плате. Выключатель не применял. Вернее он у меня телескопический. Вдвигаешь катушку в корпус на 7-8 мм пружинка упирается в плюс аккумулятора, фонарь светит. Выдвигаешь обратно выкл. Поскольку минусовой провод пустил по наруже, внутри аккумулятор впритирку ходит, то поверх обматал изолентой. Можно и не обматывать.
    20170725_141711.jpg 20170725_141739.jpg 20170725_141900.jpg
    Постоянное свечение двух диодов по 0.6 Вт. с таким аккумулятором около 9 часов.

    • Нравится Нравится x 5
  5. Владимир111

    Владимир111 Рыболов

    Сообщения:
    944
    Симпатии:
    1.763
    Адрес:
    Киев
    Возраст:
    56

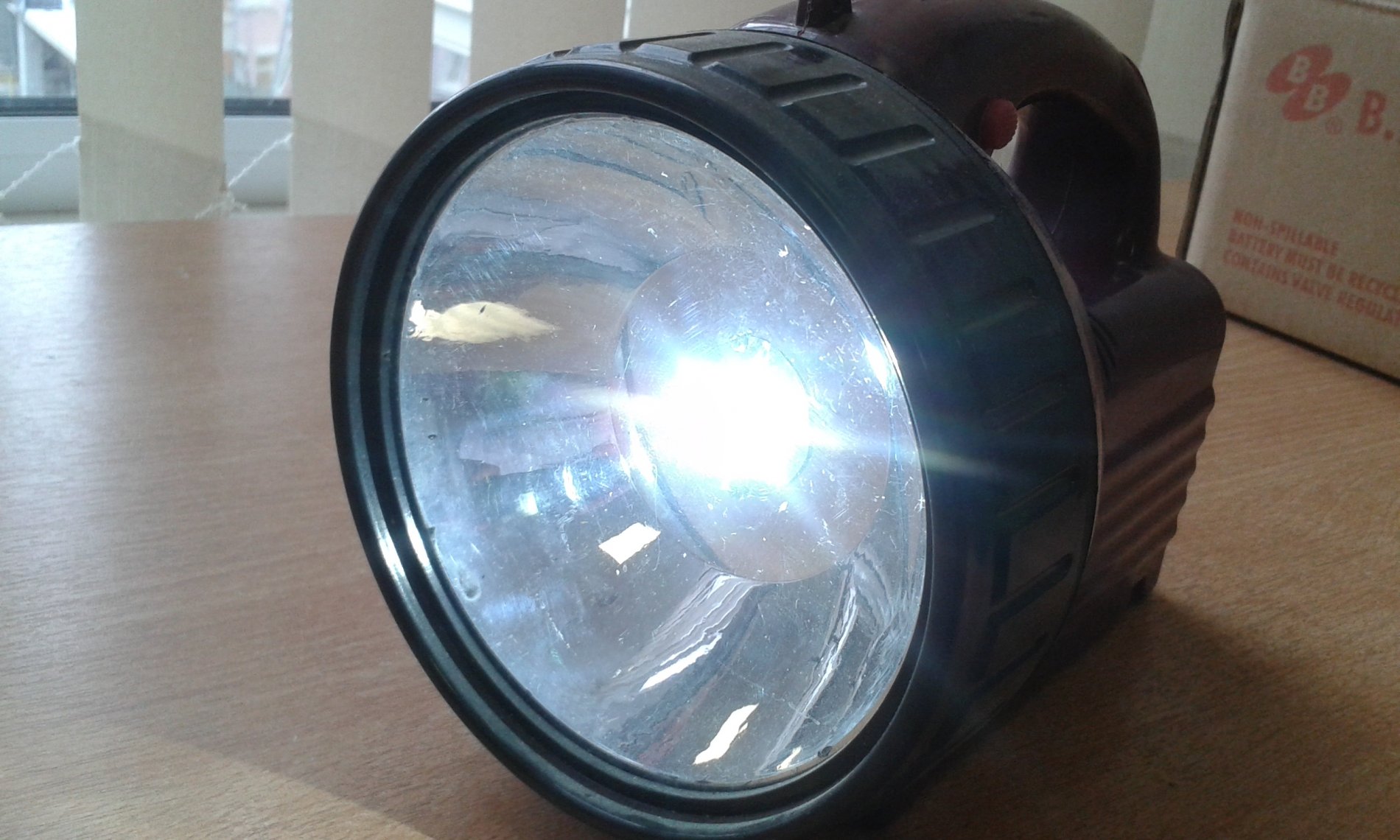

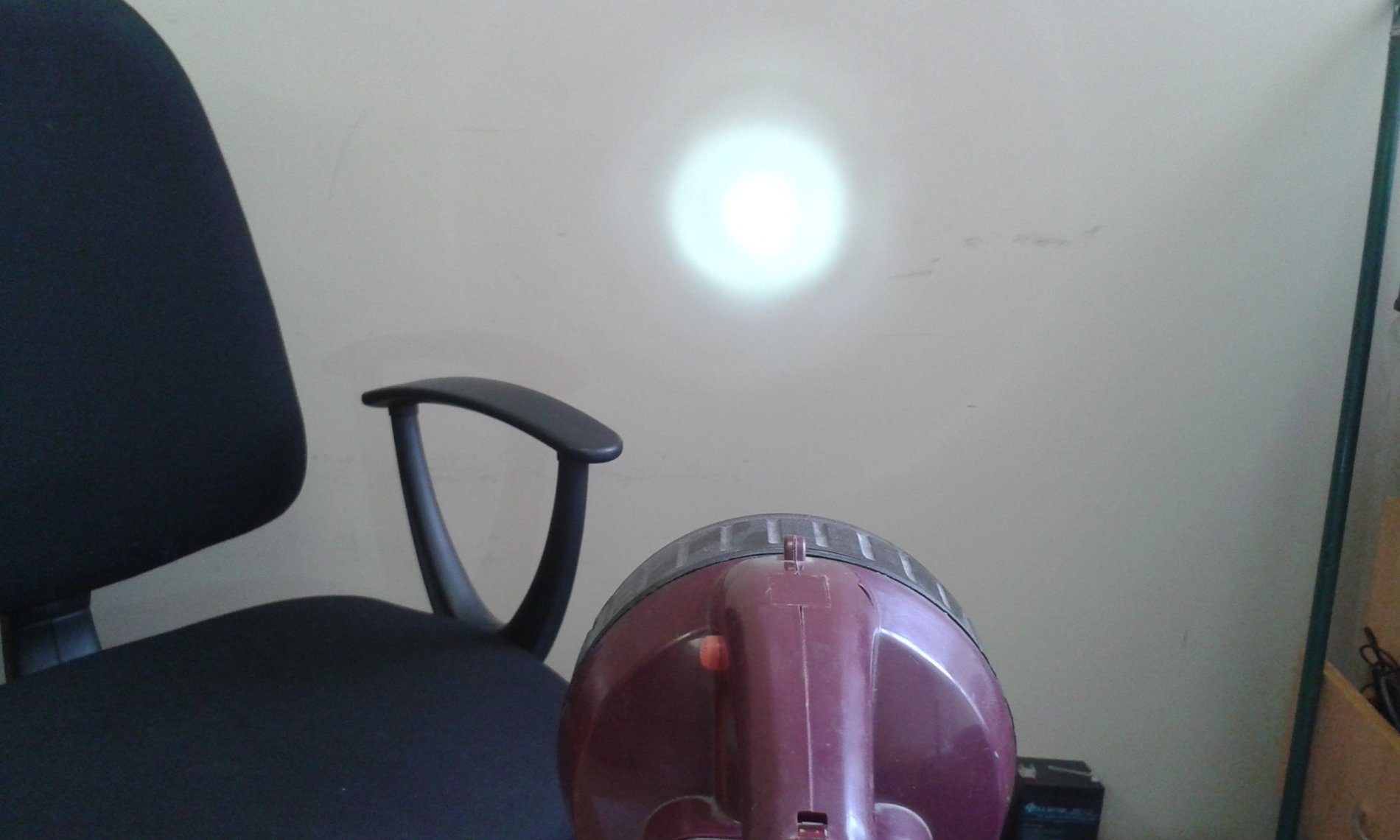

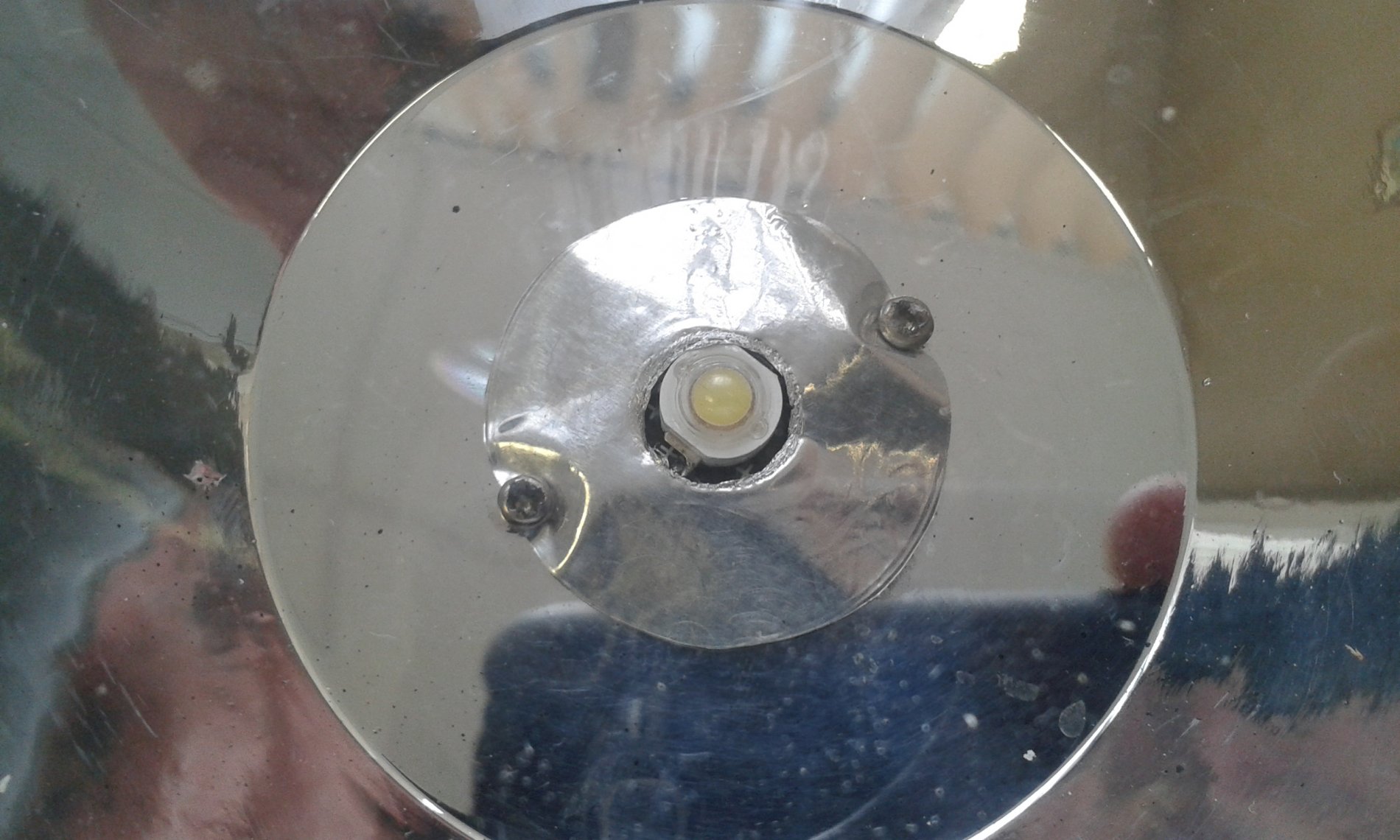

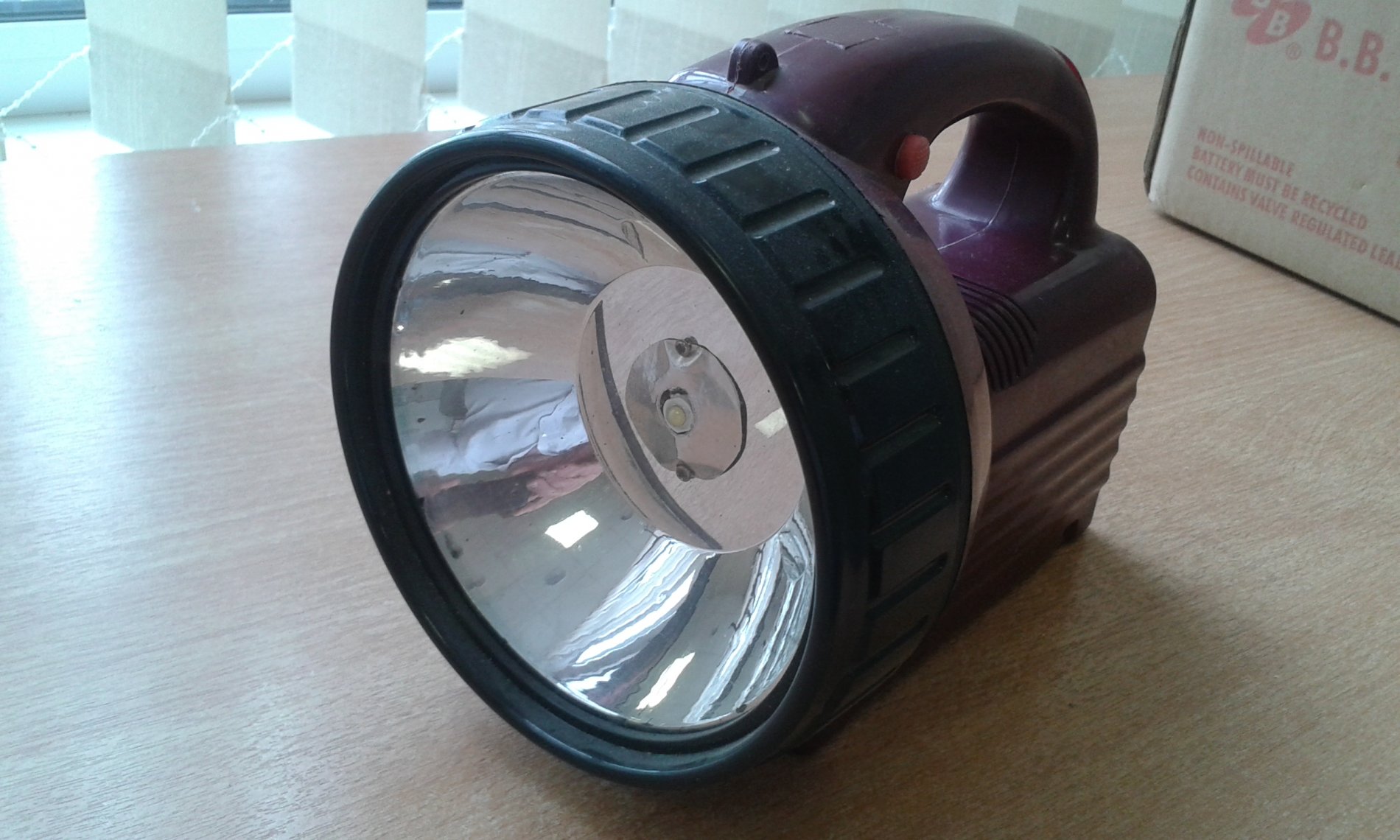

    Хочу добавить, что можно продлить жизнь любым старым совковым фонарикам с лапочками. Для этого поменять лампочку на 1 ваттный светодиод, можно 3-х ватный и запитать аккумулятором, хоть от старой мобилки. Я когда то переделал кучу фонариков для знакомых. На работе на глаза попался один из них. Принес на случай пропадания света. Поскольку он большой и на другое не годится. Сейчас 1 Вт. фонарик размером с губную помаду. А вот старый фонарик под плоскую батарейку, на светодиоде прикольно получается. При установке светодиода надо поиграться с фокусным расстоянием, чтоб получить точку. Фонарику лет десять, лежит на шкафу как аварийный свет.
    Сейчас немного другая тенденция к старым и поломанным вещам - выкинуть на помойку. У меня старая, запас ....
    20170808_150745.jpg 20170808_150803.jpg 20170808_155206.jpg 20170808_150732.jpg

    • Нравится Нравится x 3
  6. Владимир111

    Владимир111 Рыболов

    Сообщения:
    944
    Симпатии:
    1.763
    Адрес:
    Киев
    Возраст:
    56
    Провел испытания лампочек переносок. На берегу повесил ее на вертикальный рогачек возле прутов. Просветила с 8 вечера до 8 утра.
    Аккумулятор китайский 18650, написанному 4200 а\ч веры нет, но два диода в сумме 1,2 Вт. светили 12 часов, последние пару часов в пол силы. Поэтому если говорят мой фонарик светит месяц, без замены батареек, то это только если бегать в кусты или менять насадку по ночам. Как ни странно вторая с меньшим аккумулятором 18500, тоже утром горела в полсилы, но там аккумулятор Panasonic с блока ноутбука. Поэтому реальных там 2500 А\ч наверное есть, как и в китайце не 4200 а 2500 максимум.
    Вывод: света хватит до 8 часов без перерыва.

    • Нравится Нравится x 1
  7. Игорь 1

    Игорь 1 Рыболов

    Сообщения:
    906
    Симпатии:
    779
    Адрес:
    Украина. Черкассы
    Возраст:
    56
    Владимир111, Сегодня :D... еле ПРИБАМБЕЦАЛ светодиод к цоколю. В итоге, по контуру еще посадил на клей. Или я в корне :no:не прав?

  8. Владимир111

    Владимир111 Рыболов

    Сообщения:
    944
    Симпатии:
    1.763
    Адрес:
    Киев
    Возраст:
    56
    Я себе делал ходовые огни для авто. Брал светодиодную ленту, укладывал в маленький пластиковый электрический короб. Выводил два провода для 12 вольт и заливал сверху эпоксидкой. Все щели залепил пластилином. Получался монолитный брусок 5 на 16 на 250 мм. Потом крепил под фарами в авто. Пол метра яркой ленты обошлось в 60 гривен.
    Если найти бусину из оргстекла 8-10 мм, высверлить в ней углубление для светодиода и посадить на прозрачную эпоксидку.
    Получим копию лампочки накаливания фонарика, бусина даст лучшее круговое рассеивание плюс на внешний полукруг бусины наклеить кусочек фольги. В моей переноске это делает матовый плафон, но это просто переделка готовой лампочки на 220 В.
