Фотоизмеритель диаметра нитки

Тема в разделе 'Самоделки', создана пользователем Владимир111, 7 авг 2017.

  1. Владимир111

    Владимир111 Рыболов

    Сообщения:
    946
    Симпатии:
    1.769
    Адрес:
    Киев
    Возраст:
    56
    Пишу повторно. Тема пропала когда глюкнул сервер сайта.

    Задался себе вопросом, как можно измерить толщину лески или плетенки в домашних условиях без спец. приборов. Конечно многие по этому вопросу не заморачиваются, купил поставил и лови.

    Кому интересно, то можно воспользоваться фотопроекцией. Для этого подойдет детский фильмоскоп, фотоувеличитель на крайний случай линзовый фонарик. Еще нам надо какой то эталон для измерения. Это может быть медная проволока или сталька с известным диаметром 0.15, 0.2 ….

    Взял фонарик и посветил в качестве эксперимента на нитку. На стене образовалась проекция этой нитки т.е. тень, но уже 1 см. толщиной . Если рядом с неизвестной ниткой поместить рядом образец с заранее известным диаметром то измеряя линейкой ширину тени ниток и зная точный диаметр эталонна, вычисляем диаметр .

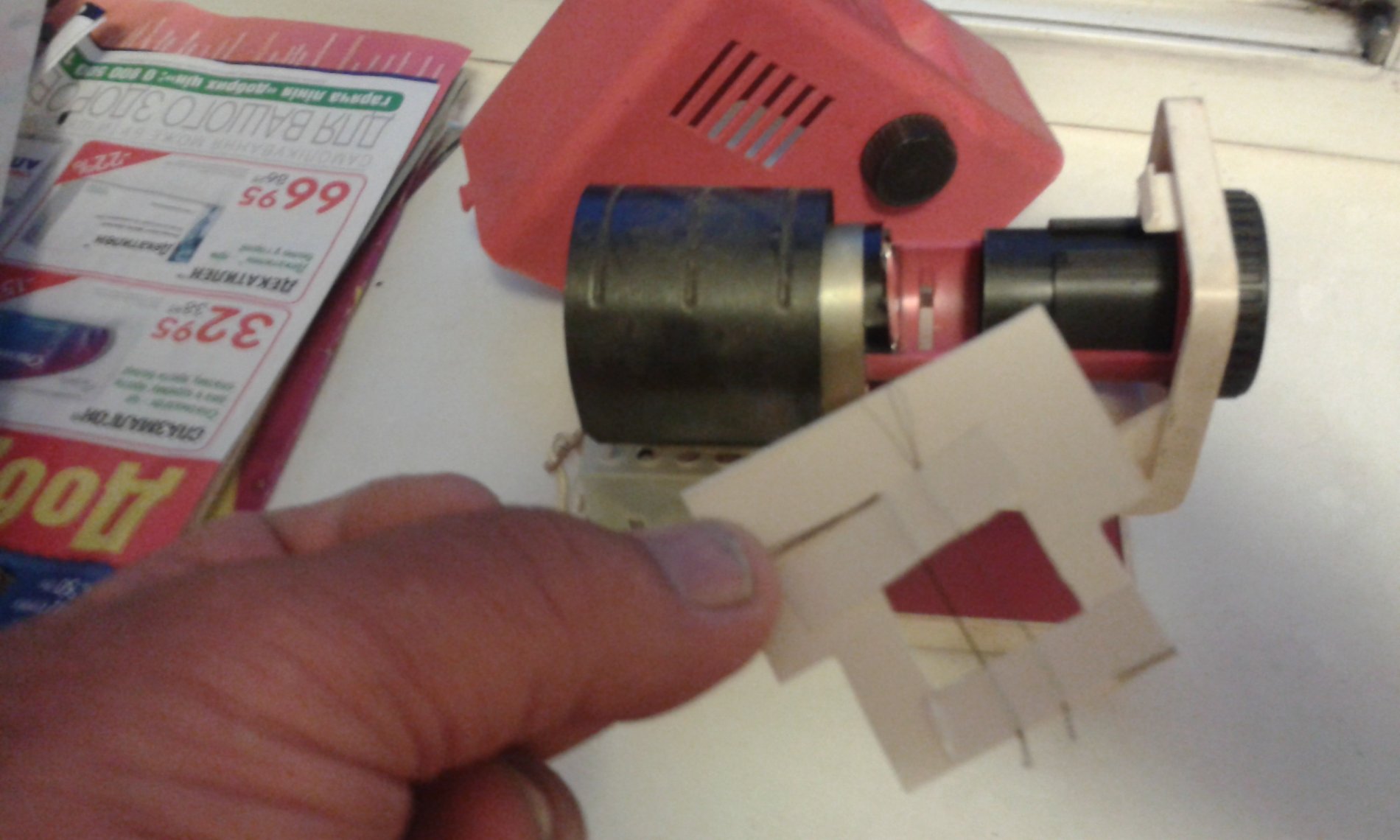

    В фильмоскопе или фотоувеличителе еще и фокус регулируется и проекция четче. Взял свой детский фильмоскоп, в кадр вклеил скотчем просто две нитки и спроецировал прямо на кухне на стену изображение. В гараже и фотоувеличитель еще хранится.
    С картонки сделал рамку и вклеил скотчем две нитки. Теперь вставляй и измеряй. По центру на постоянку надо вклеить кусок стальки 0.18 как эталон для сравнения.
    Проекция двух ниток на стене кухни с 2-х метров, с 4-х будут как бревна.

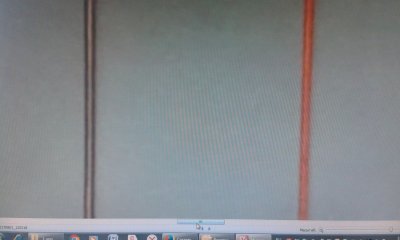

    Все это можно сделать и на современной технике. Фоткаем леску и эталон, на компе увеличиваем до не могу. На мониторе измеряем той же линейкой увеличенные проекции ниток, вычисляем . Для эталона я взял медную проволоку с витой пары. Ее диаметр 0.48 мм.
    20170801_125318.jpg 20170801_130929.jpg

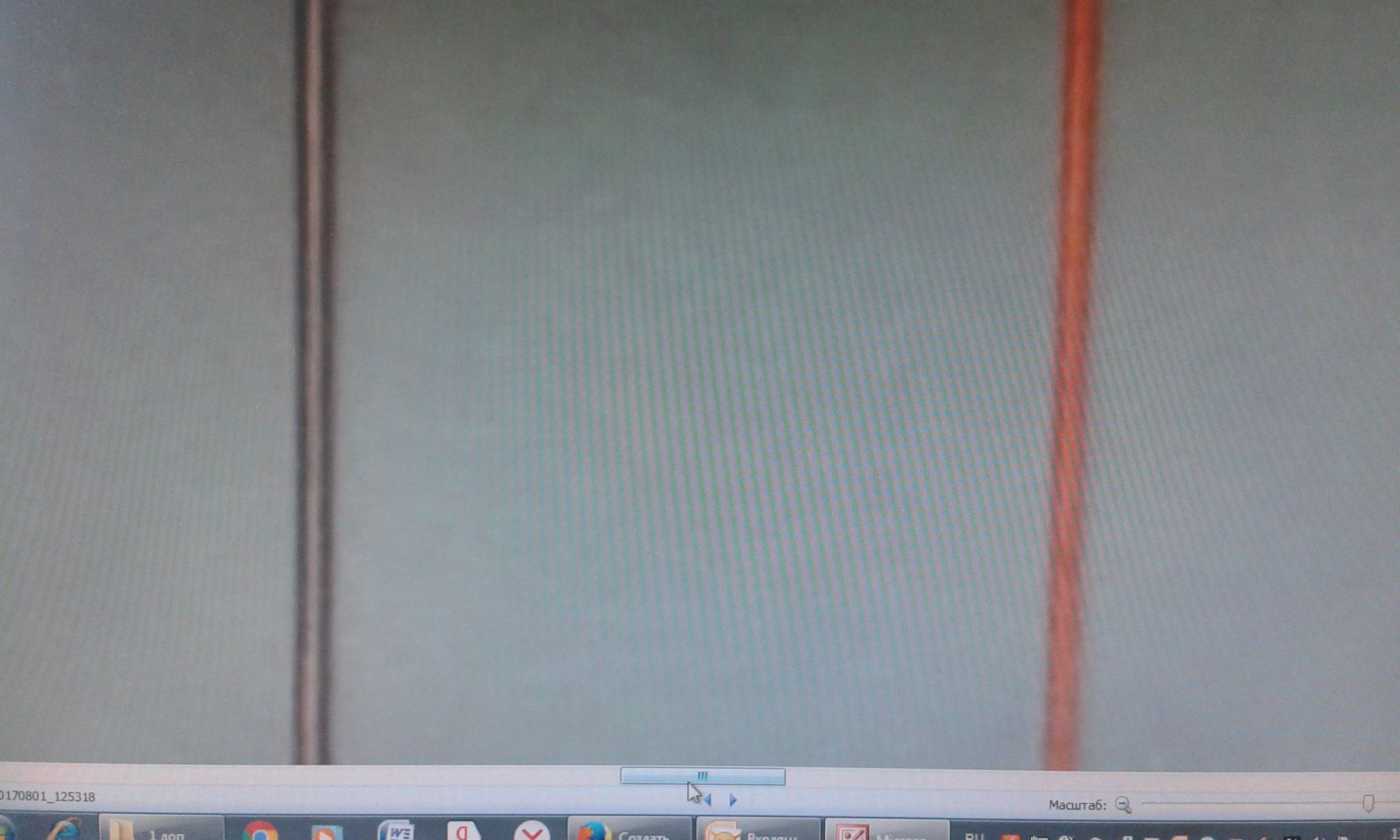

    Пример. Измерения линейкой на экране монитора дали: - проволока 0.48 - 12 мм. Леска Х - 10 мм. Теперь Х = 0.48 множим на 10 и делим на 12 получаем 0.4. Диаметр измеряемой лески 0.4 мм. Для точности измерения нужно хорошо высветить объекты ну хороший фотик. Я это сделал просто мобилкой. Пусть приблизительно. Ведь большинство наших плетенок на которых написано 0.16 мм. реально соответствуют 0.3 мм. При этом они держат на разрыв до 6 кг. Леска 0.3 тоже держит до 6 кг.
    Кто хочет может поэкспериментировать. А электронный кантер стоит 100 грн.

    Любителей не заморачиваться прошу не заморачиваться, на клев рыбы это не влияет.

    • Нравится Нравится x 5
    • Улыбнуло Улыбнуло x 1
    • Информативно Информативно x 1
  2. Старый бродяга

    Старый бродяга Рыболов

    Сообщения:
    644
    Симпатии:
    565
    Адрес:
    Днепр, Васильковка, заграница
    Возраст:
    64

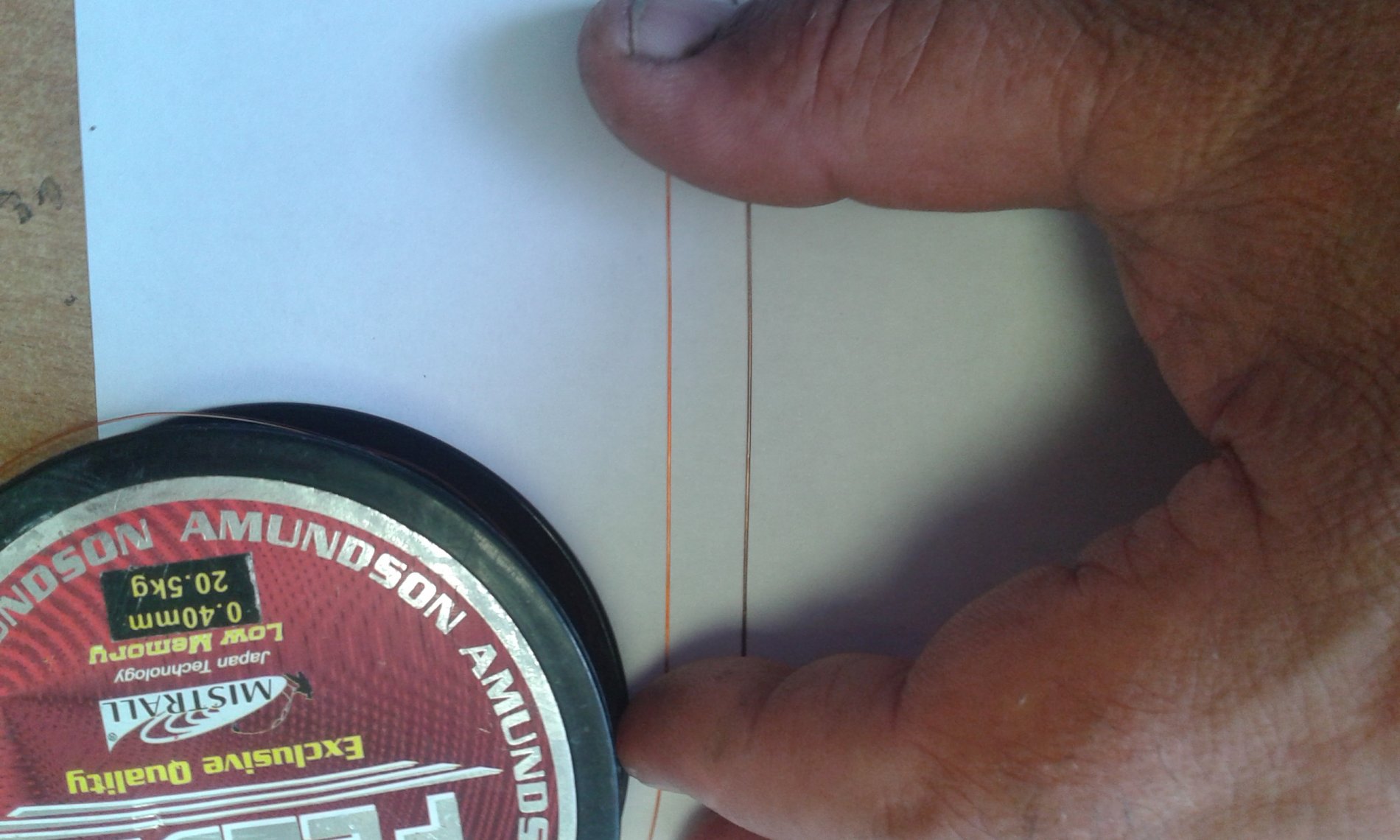

    Простейший способ измерения - намотка на линейку 10 витков шнура/лески и измерение занятого расстояния, либо наоборот, намотка витков шнура/лески на 10 мм расстояние на линейке и последующее деление 10/кол-во витков.
    Только линейка должна быть не школьная пластмассовая, а металлическая.

    • Информативно Информативно x 2
    • Нравится Нравится x 1
  3. Владимир111

    Владимир111 Рыболов

    Сообщения:
    946
    Симпатии:
    1.769
    Адрес:
    Киев
    Возраст:
    56
    Есть такой способ, я применял студентом когда мотал трансформаторы медной проволокой. Леску тоже можно. А вот плетенку, это как и микрометром только относительно. Микрометром она сжимается, а тут плотность намотки с тем же сжиманием. Все меряют относительно через микроскоп. Кстати микроскоп у меня тоже есть. Но имея мобилку и комп, дело пяти минут.

    • Нравится Нравится x 1
  4. Старый бродяга

    Старый бродяга Рыболов

    Сообщения:
    644
    Симпатии:
    565
    Адрес:
    Днепр, Васильковка, заграница
    Возраст:
    64
    Не буду спорить ни о чем, скажу только что на шпуле шнур сжимается куда сильнее.
