Кораблик для заноса прикормки (своїми руками)

Очень круто!! Давно хотел соорудить нечто такое.
Подскажите пожалуйста, а из чего сделан корпус? Пластмаса? А откуда такие части?
Моторчик + блок управления заказывали с хобиторг? А может у вас сохранились линки на части что заказывали? Проще будет понять что нужно.
Через что проходит ось винта, чтобы вода незаливалась внутрь? Откуда такая деталь?
Спасибо!!



Корпус из вентиляционных труб ПВХ (Эпицентр), дно и верхняя крышка оргстекло 4 мм, плюс на дно накладка из твердого пенопласта в виде киля.
Детали из хоббиторга:
- [IGVA-540-33110] Электродвигатель щеточный 540-33110 12V (6 ~24V) 1 шт 189.00 грн
- [BGG-SKU131651] Помехозащитный керамический конденсатор для электродвигателей 0.1 мкФ 50V 104 (3шт.) 17.55 грн
- [HK-902000021-0] Turnigy 3-х лопастной гребной винт 3P x 40 x 15, 1 шт 143.10 грн
- [HK-017000419-0] Драйвдог (адаптер) из нержавеющей стали 4 мм, 1 шт 54.00 грн
- [HK-9261000018] Регулятор скорости для коллекторных моторов HobbyKing X-Car 45A 7,4V (реверсивный) 1 шт 432.00 грн
- [ALI-207381] Закрытый подшипник с фланцем 4х7х2,5мм (2шт) 2 шт 162.00 грн.
Правда заказал ещё один двигатель на 6 вольт ([IGVA-540-6022] Электродвигатель коллекторный 540-6022 5,5V (2,4 ~ 7,4V), так как по ходу разработки перешел на 6 в бортовое питание вместо задуманого 12 в, а движок с номинальным напряжением на 12 в крутит не очень резво.
Аккумулятор заказал на jabo.com.ua 6 в 12 а/ч.
Сервоприводы на mini-tech.com.ua, 3 штуки "Сервопривод Tower Pro MG90S micro servo 14g (Tower Pro MG90S) на общую суму 330.00 грн.
Радиоаппаратуру купил с рук на барахолке сайта http://forum.modelka.com.ua/. Многие советуют 6 канальную и более. Мне на все хватило 4 канальной. Правым джойстиком 1-ый канал вперед-назад, 2-ой канал руль вправо влево. Левым джойстиком 2 канала на сброс прикормки.
Вал винта проходит в дейдвуде (есть готовые в сборе на хоббиторг, но я делал сам и всем советую - дешевле и практичней) который включает:
- дюралевая трубка (Эпицентр) 8 мм или 10 мм
- два подшипника (на хоббиторг смотри выше)
- спица вязальная 4 мм (это вал винта)
- драйвдог (фиксатор винта) из нержавеющей стали 4 мм (на хоббиторг смотри выше)
- винт (на хоббиторг смотри выше).
Отверстие под дейдвуд в дне из оргстекла задул клеем-герметиком. Да, в дейдвуд при сборке задул шприцом солидол (схему дейдвуда найду и сброшу позднее).
Защита винта из сантехнической трубы ПВХ 50 мм (переходник угол на 30 градусов по-моему). С двух сторон защиты пластмассовые вентиляционные сетки диаметром 48 мм (Эпицентр).
Много полезного взял с этого сайта, а также с http://www.stavfish.ru/viewtopic.php?f=126&t=971.
Пока как то так, готов поделится опытом и ответить на другие вопросы. Удачи.



androlen1, вау, огромное спасибо!!!!! Буду потихоньку начинать мастерить. Так и подумал что похоже на вентиляционные трубы корпус.
Моя первичная мысль была использовать arduino - чисто ради опыта. Ну и можно расширять функционал лодочки. Манипулятор там какой. Однако думаю пойду по вашему маршруту. Пока в любом случае начну с корпуса. Ещё раз спасибо!!!



Если быть до конца откровенным, то второй раз возможно трубы и не брал бы для корпуса ибо только они обошлись в 385 грн. да и в результате корпус получился тяжеловат (как на мой 0-ой опыт). Тем более, что в последствии нашёл еще один интересный вариант здесь http://forum.modelka.com.ua/threads/68133-корпус?p=616694#post616694
Связывался с автором, говорит что данный корпус продан, но в готовности изготовить на заказ аналогичный, цена договорная. На вид вроде все аккуратно и более или менее эстетично. Так что если вдруг испытания моего варианта на большой воде покажут сомнительные результаты, возможно тоже рассмотрю такой вариант.

Согласен, сам пошел по такому принципу. Вчера поставил новый движок на 6 в - динамика супер. Надеюсь в выходные на большую воду.



Помогите с выбором запчастей на кораблик с двумя винтами.все запчасти с хобиткинг.

Передатчик Turnigy TGY-i6 afhds (mod 1)
Приемник с ним IA6, 4.5-6.6v. <30mA

Какой двигатель лучше?
Dc motor RS-540sh-6527 или RS540-55T

Также думаю поставить
Hobbyking x-car 45A brashed car ESC
Или
Turnigy 30A brudhed ESC

Servo для сброса -Hobbyking .
Model : CS929MG

Будет ли такая схема работать???



доброго дня!!! сьогодні говорив з одним мужиком на базарі якій продае мотори до шуруповертів, взнавав я чи е якісь моторчики 6 вольтові на кораблік шоб поставити говорить він мені на 6 в акумулятори нада ставити 12 мотори на караблік бо 540 нада через режуктор бо велики сильно обороти в них а якщьо на 6в поставити напряму з дейвудом 12в 550мотор буде норм то е правда чи ні



Вот нашел еще два дс мотора с редукторами:

294RPM Brushed Motor w/ 34:1 Gearbox

Specs.
Length: 66mm
Diameter:25mmShaft Diameter: 4mm
Rated Voltage: 6VRPM: 294
Gear Ratio: 34:1


Второй:

133RPM Brushed Motor w/ 75:1 Gearbox

Specs.
Length: 66mm
Diameter:25mmShaft Diameter: 4mm
Rated Voltage: 6VRPM: 133
Gear Ratio: 75:1

Может эти подойдут больше к моей комплектации?????



Ну що ж...
Вчора запускався на великій воді.
Результати:
- заклинило рульове,
- поплавились дроти приводу двигуна,
- потік від контакту з водою нібито водостійкий клей "рідкі цвяхи".
Відео покищо не викладаю (коли все усуну викладу). Тепер по порядку. Після запуску швидкість відверто не порадувала, всеж таки він напевно важкуватий, навіть не знаю чи зможе він боротися з вітром та хвилями на воді... Але це півбіди. Виявилось, що двигун так розігрівся аж поплавились дроти на відстані до 10 см від двигуна. Допускаю що напевно підібрав не ті дроти, але все одно, чого ж він так гріється?
Поплавився навіть пенопласт на якому лежали дроти. Дякуючи Богу що воно взагалі не коротнуло і не згоріло (ото б були іспити...).
Далі не сподобалась керованість, адже руля він відверто не слухається. Можливо не достатня потужність двигуна....
http://www.stavfish.ru/download/file.php?id=5993

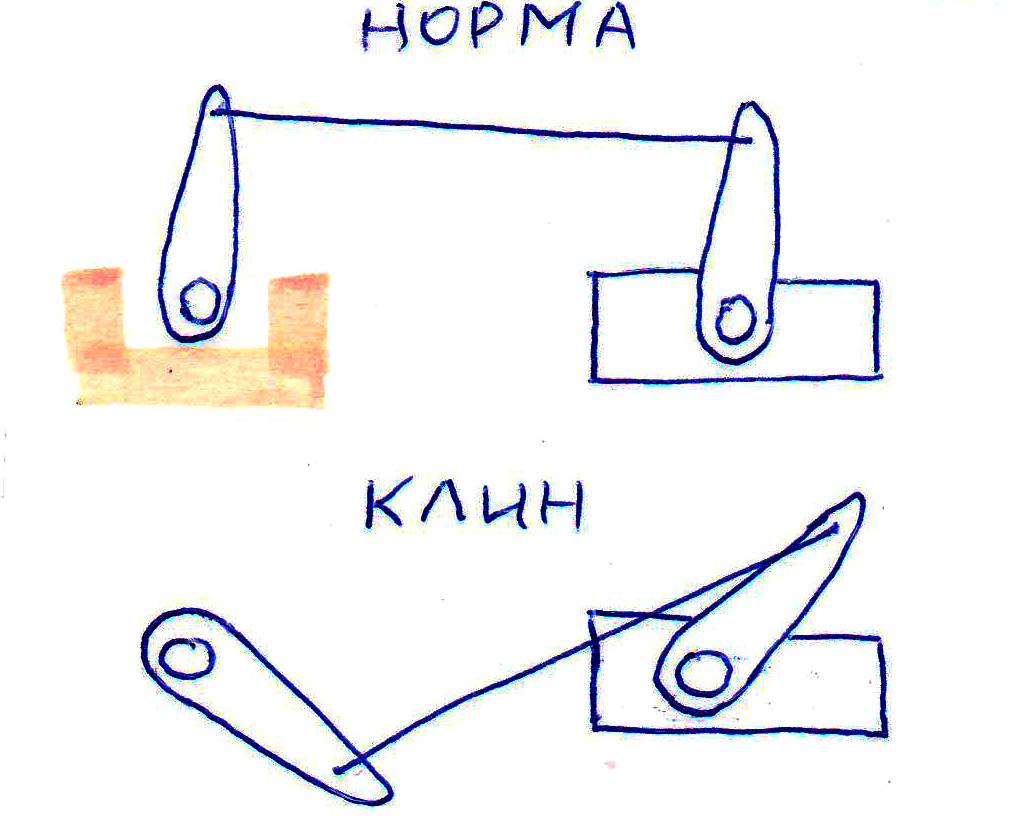

Та скоріше всього великий хід приводу вправо та вліво просто виходив за межі допустимого кута (більше ніж показано на малюнку) і перекривав струю водомету. Плюс до цього заклинило рульове як на малюнку внизу.

Це планую вилікувати обмежувачами (намальовано червоним).
Отже висновки такі.
1. Враження від випробовування змішані, адже не все вийшло так гладенько як би хтілося.
2. Незалежно від вражень випробовування на великій воді річ корисна адже одразу показує усі допущені косяки.



Ой не знаю чи то правда чи ні але собі зробив протилежну операцію поміняв з 12в на 6в двигун крутиться набагато скооріше, але ж гріється зараза чомусь...
А може мужик просто хотів продати свої двигуни . А може й правду каже....



от дивись логічно в 540 моторі 12 000 чі 18000 оборотів вони такі напряму в караблик ненада при великих оборотах двигун гріеться і в томуж грітому їсть дуже багато енергиї взяти на 6 в поставити 12 напряму двигун холодний обороти впали в 2 рази. так як ми добиваемось за допомогою редуктора і відповідно енергиї набагато менш жре ніж 6в
