    Года четыре назад тюннинговал лодку и поставил утку с фиксатором фала якоря. Очень удобное приспособление, однако паласиковые зубчики подточились и фиксатор перестал работать.
    В инете нашел зажимы для фала, однако цена не демократичная, да и не наш это путь!

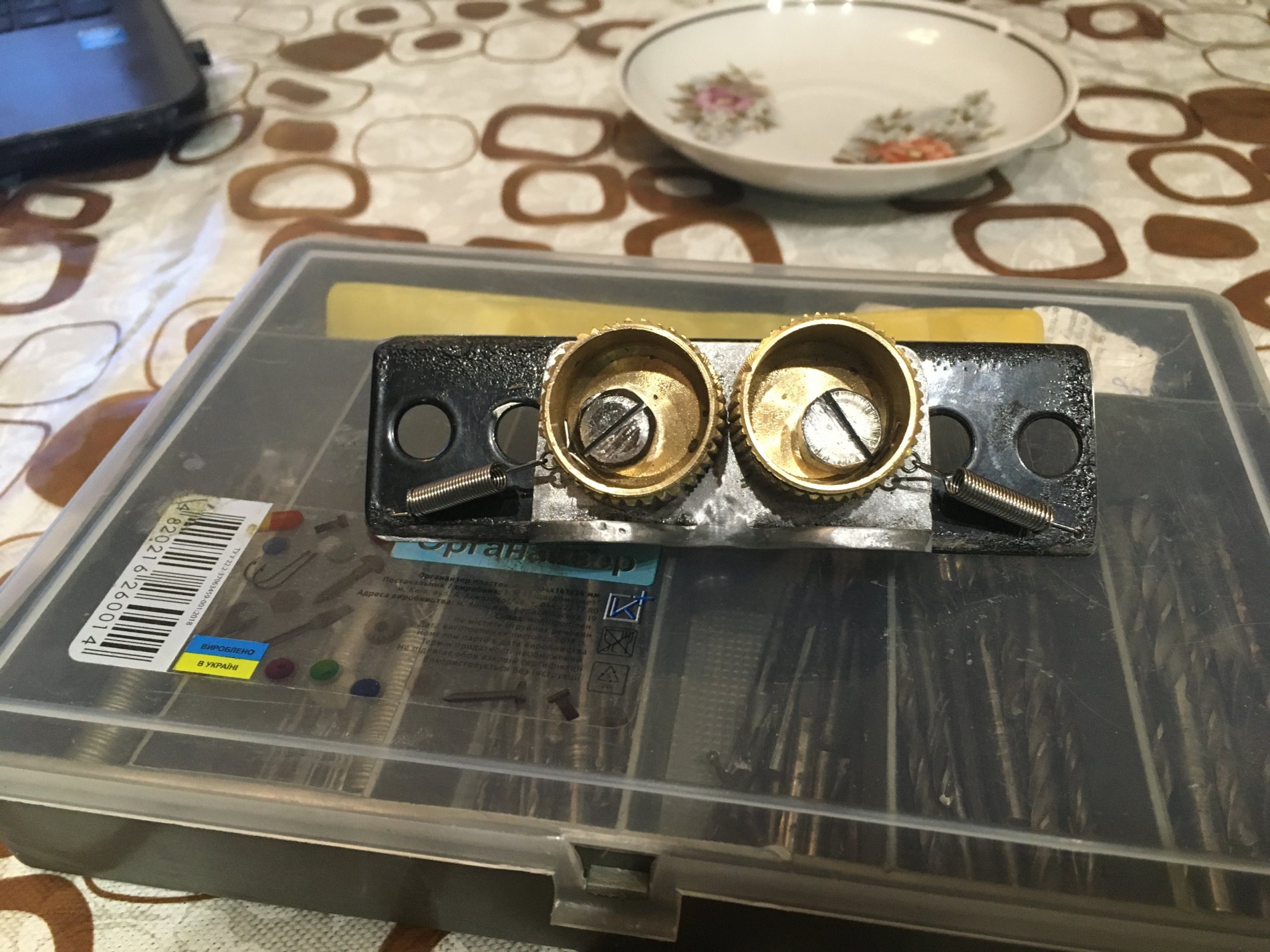

    На Новогодние праздники нашлось таки свободное время и сотворил вот такой держатель-зажим.
    Устанавливать планирую на ту же утку сверху.

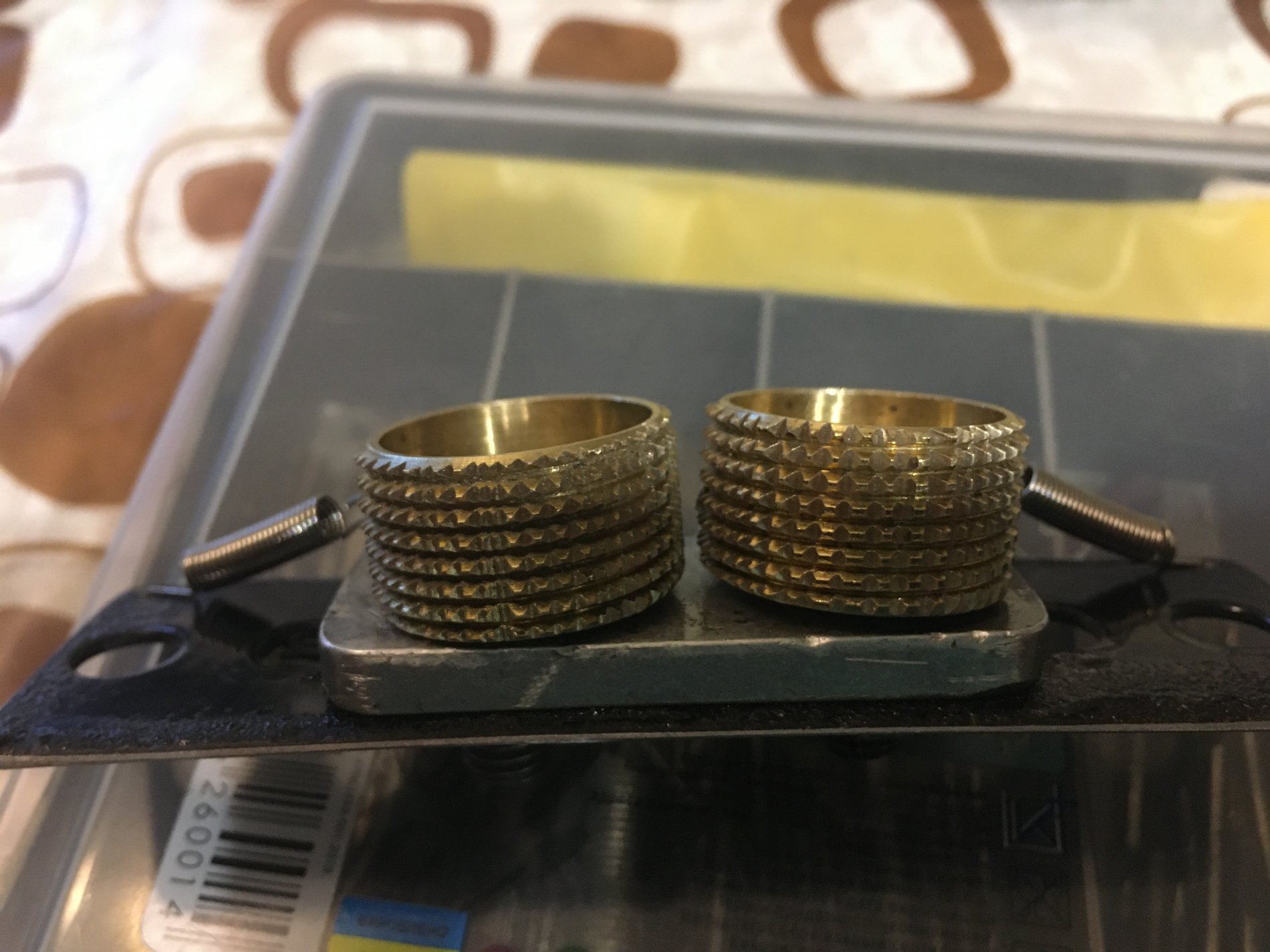

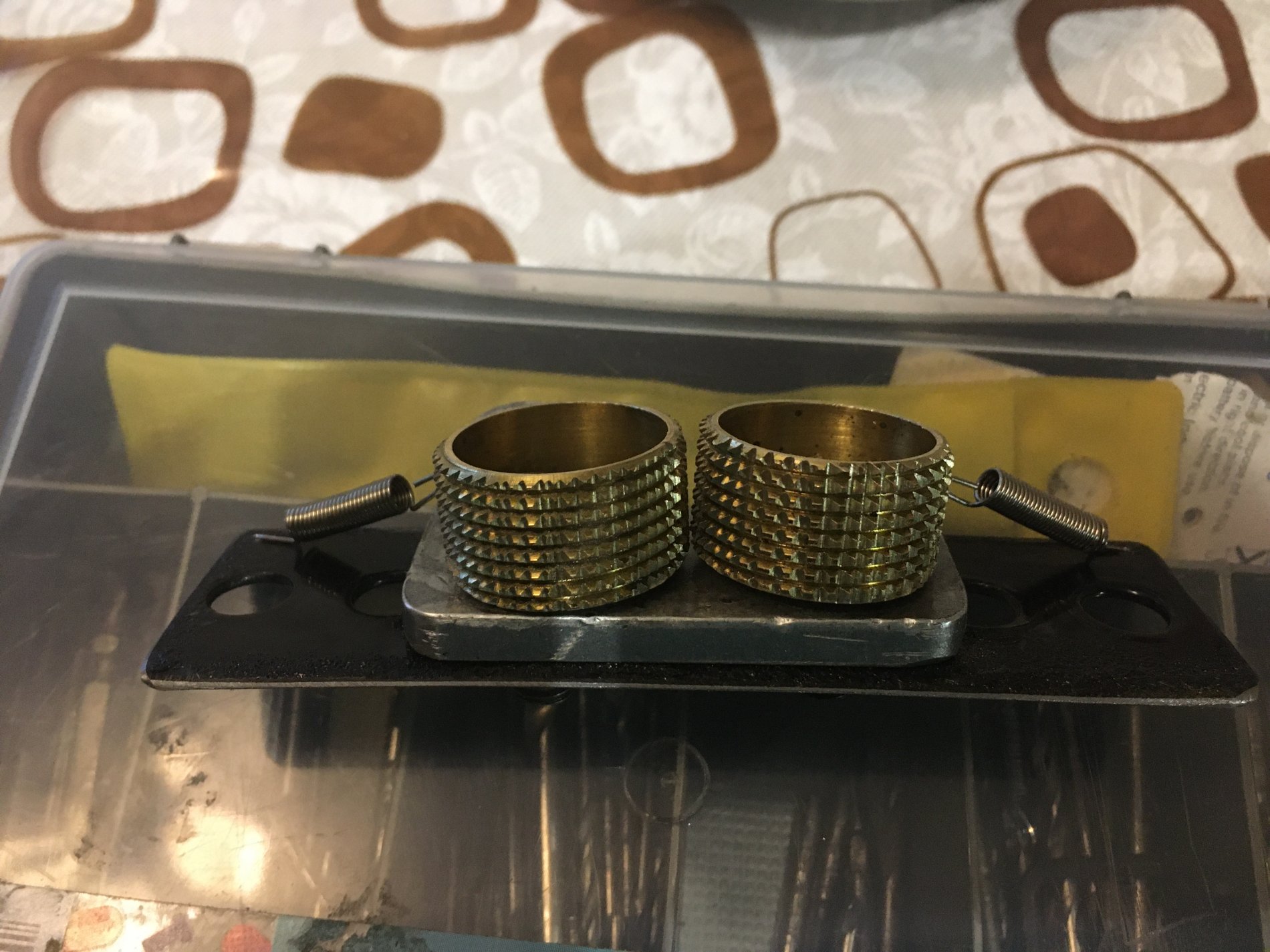

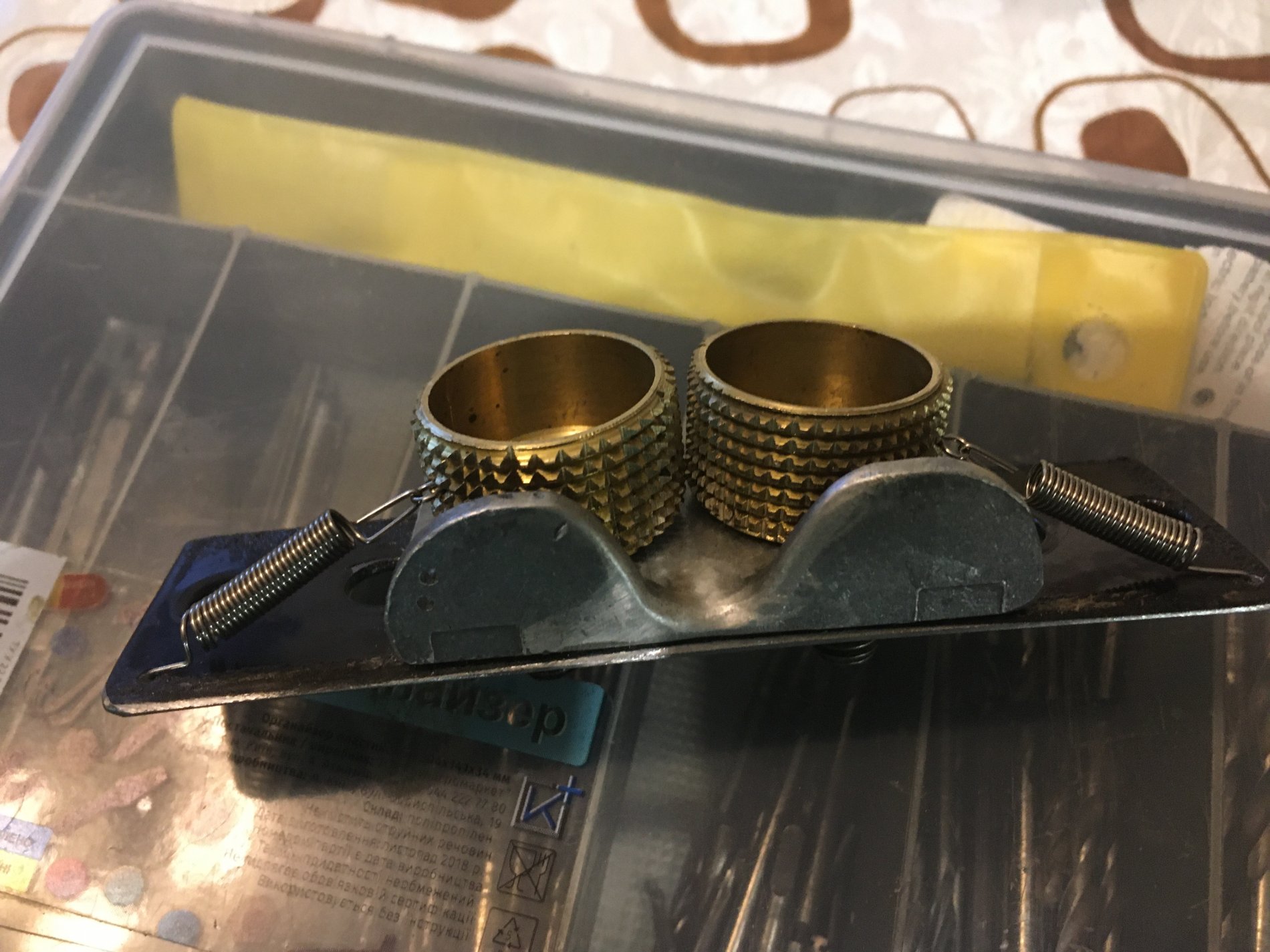

    Ролики экцентрики от смесителя с пропилами для лучшей сцепляемости с фалом. Основа от регулируемых ножек мебели (силумин), пружины нержавеющая проволока 0,6мм (для поводков для джерков) + два болта и две гайки М8.

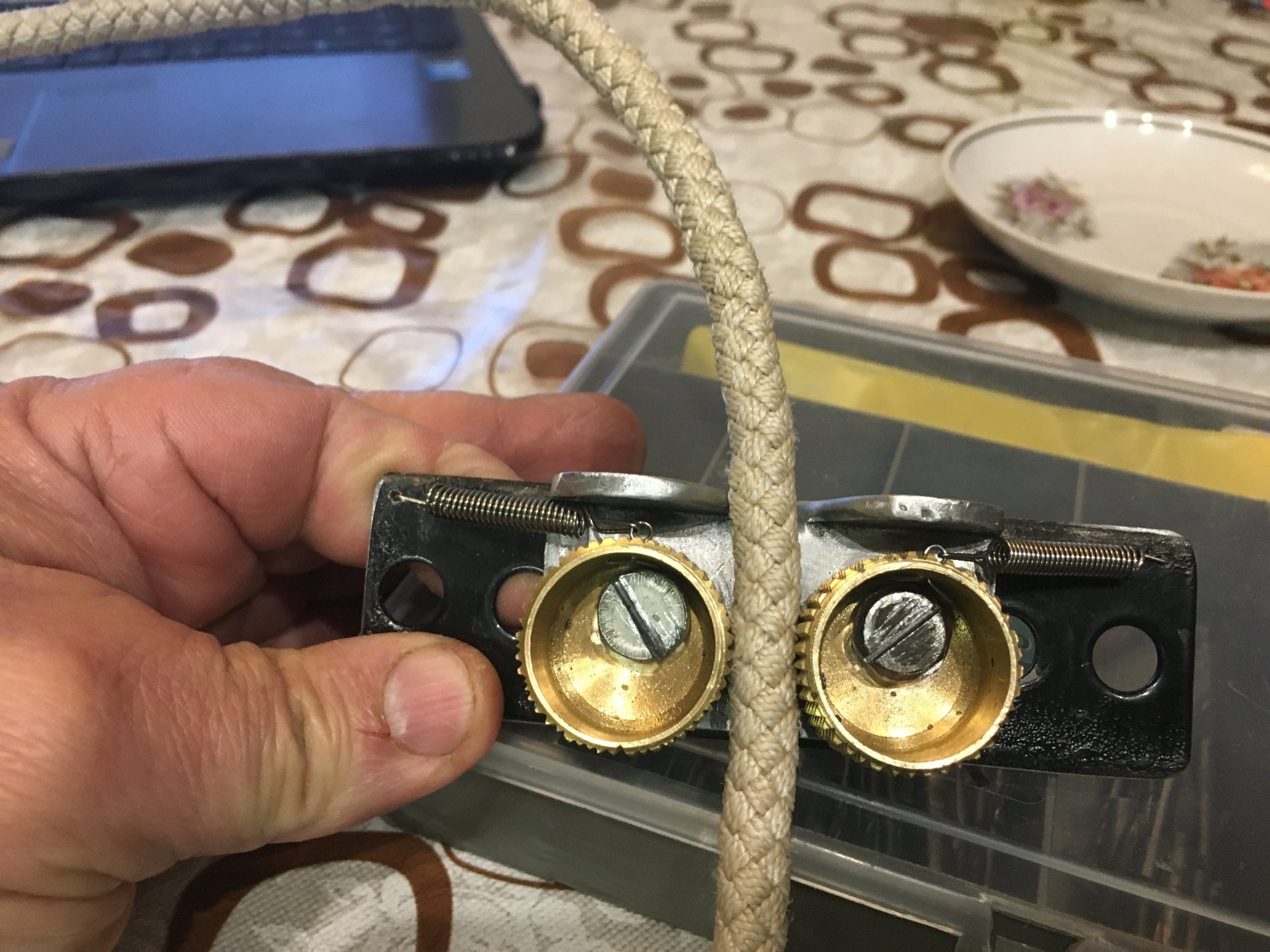

    Держит отлично, фал освобождается потяжкой на себя.
    При монтаже планирую установить с обоих сторон защитные экраны из нержавейки от старого термоса, для усключения попадания фала на пружины


    Вложения:

    • IMG_4079.JPG
      Размер файла:
      406,8 КБ
      Просмотров:
      123
    • IMG_4080.JPG
      Размер файла:
      327,7 КБ
      Просмотров:
      120
    • IMG_4081.JPG
      Размер файла:
      351,9 КБ
      Просмотров:
      124
    • IMG_4082.JPG
      Размер файла:
      389,7 КБ
      Просмотров:
      127
    • IMG_4083.JPG
      Размер файла:
      283,5 КБ
      Просмотров:
      123
    • Нравится Нравится x 4

  2. fidermen

    fidermen Рыболов

    Сообщения:
    796
    Симпатии:
    2.278
    Адрес:
    г.Знаменка Кировоградская-обл
    Возраст:
    51
    Т Михалыч, не плохая задумка. По принципу натяжного ролика ГРМ на авто. Такая же система на шпильковёрте.

  3. Т Михалыч

    Т Михалыч Рыболов

    Сообщения:
    1.230
    Симпатии:
    4.208
    Абсолютно верно, так и задумывал. Сделал за сегодня, однако обдумывал конструкцию и меющиеся материлалы наверно неделю.

    • Нравится Нравится x 2
  4. fidermen

    fidermen Рыболов

    Сообщения:
    796
    Симпатии:
    2.278
    Адрес:
    г.Знаменка Кировоградская-обл
    Возраст:
    51
    Мыслительный процесс самый долгий и подготовка материала. А когда всё уже обдумано и заготовлено. Сделать не трудно, имея весь необходимый инструмент. Главное что реально рабочий механизм, который не требует особых финансовых затрат. Как говорится, глаза боятся а руки делают. Особенно когда руки дружат с головой. Механизм :zachet:

    • Нравится Нравится x 3
  5. Т Михалыч

    Т Михалыч Рыболов

    Сообщения:
    1.230
    Симпатии:
    4.208
    В принципе это похоже на альпинисткую страховку. Так как эксцентрики соприкасаются то можно использовать фал от 5 до 12мм. У меня штатный 10мм Высота роликов 15мм

    • Нравится Нравится x 2
  6. Т Михалыч

    Т Михалыч Рыболов

    Сообщения:
    1.230
    Симпатии:
    4.208

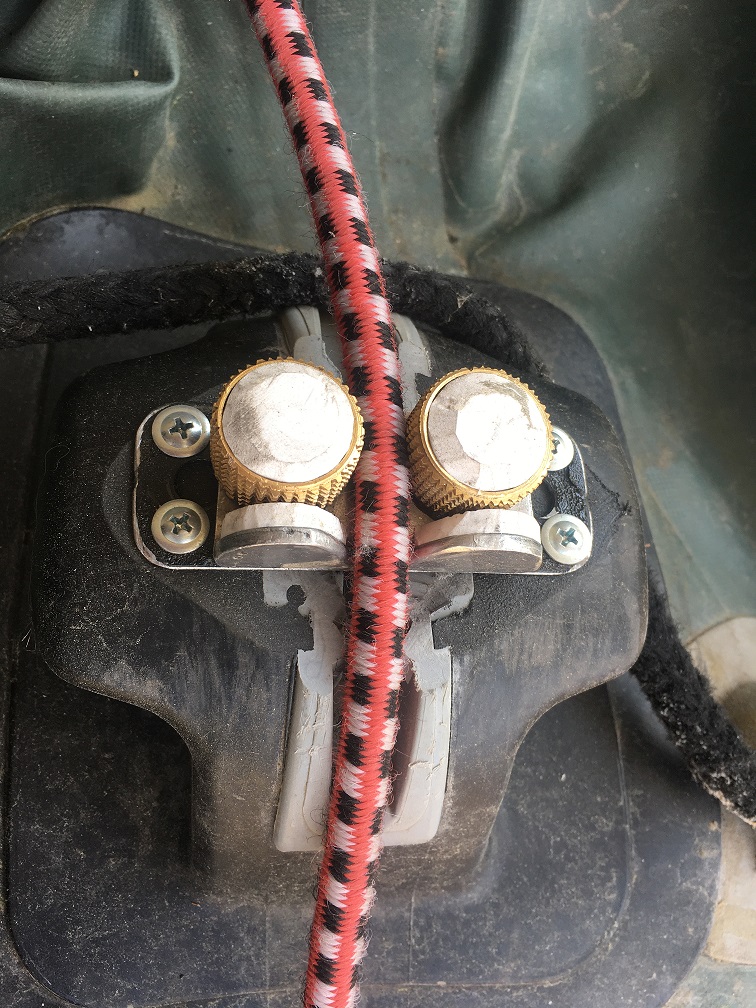

    Окончательный и смонтированый вариант.


    Вложения:

    • IMG_4195.JPG
      Размер файла:
      330,6 КБ
      Просмотров:
      50
    • Нравится Нравится x 2
  7. Т Михалыч

    Т Михалыч Рыболов

    Сообщения:
    1.230
    Симпатии:
    4.208
    НАШИ РУКИ НЕ ДЛЯ СКУКИ!

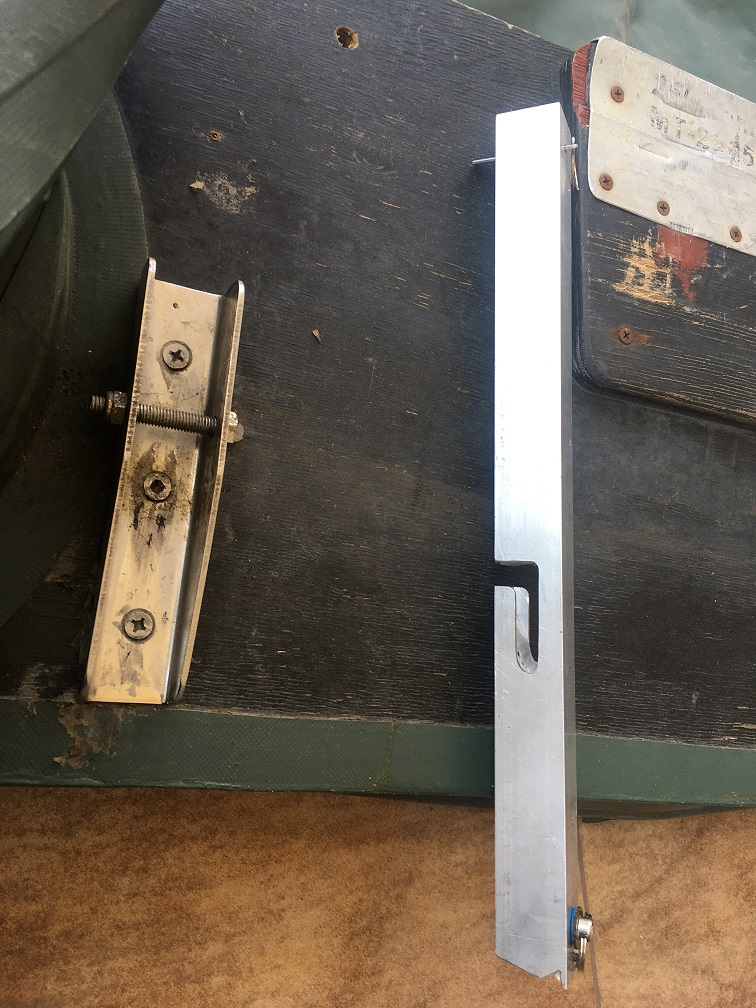

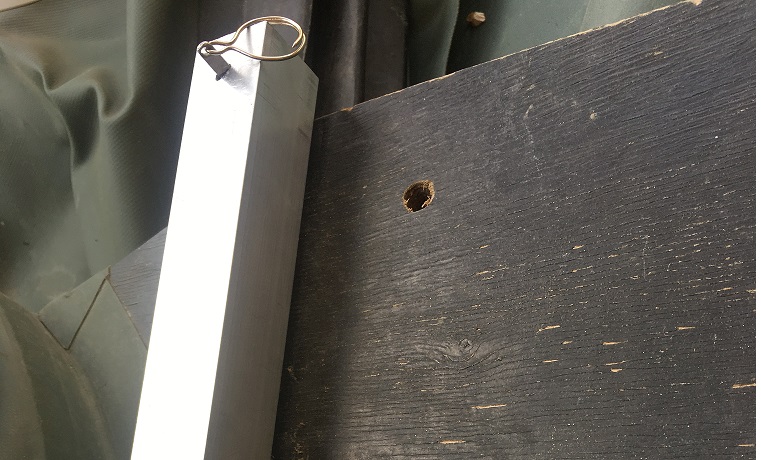

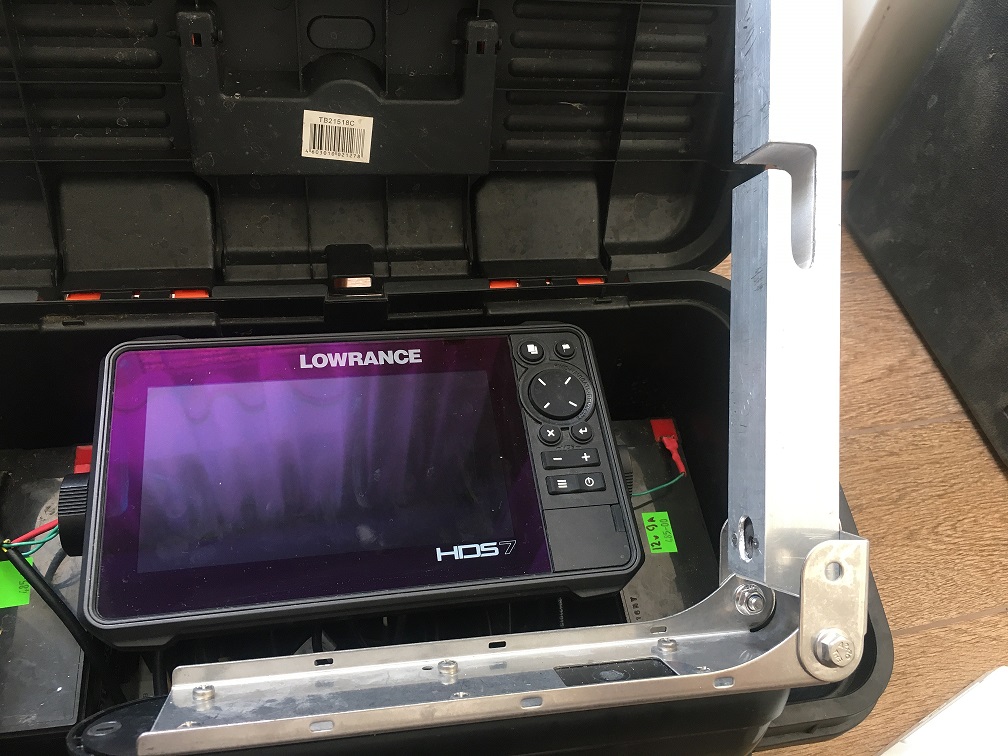

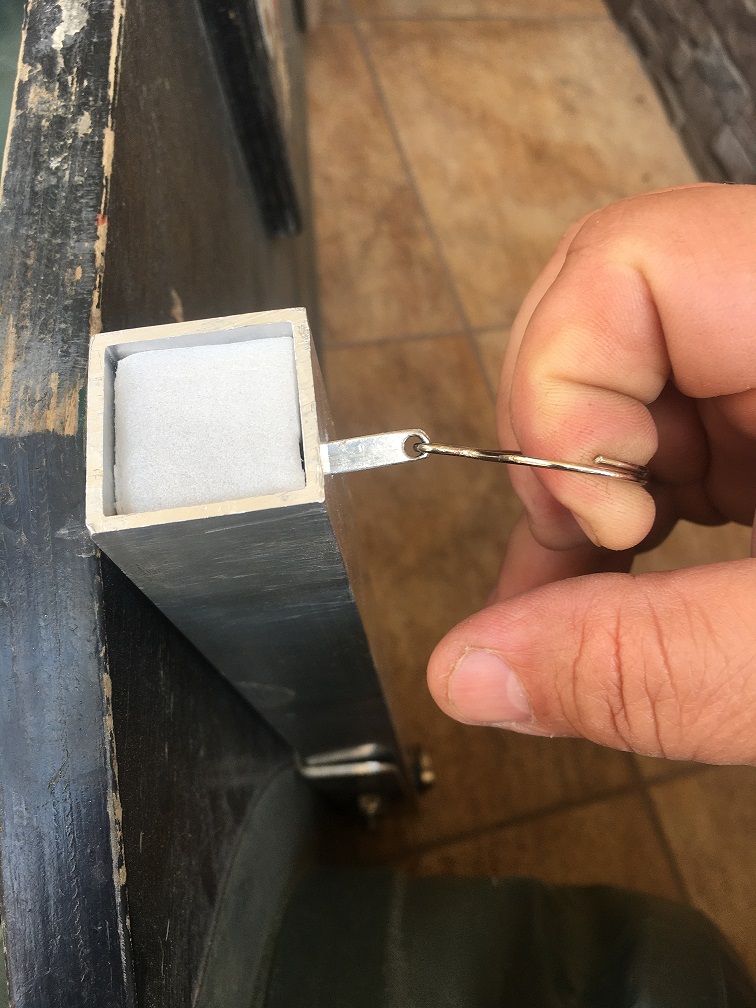

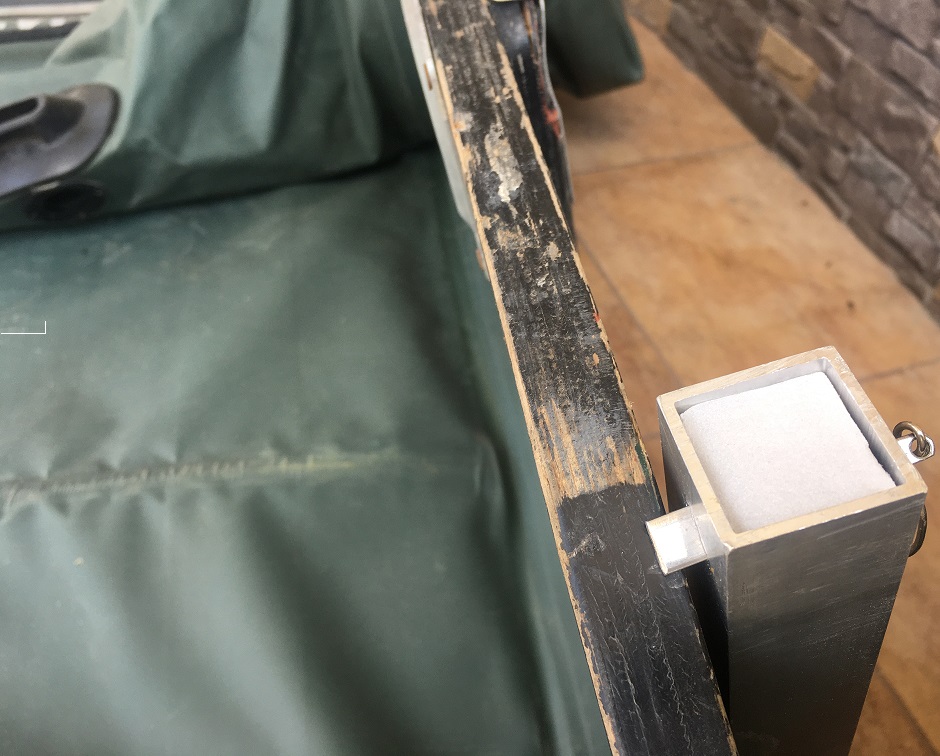

    Долго думал как сделать держатель для датчика структурсканера.
    Задача осложнялась тем, что датчик перевернут на ход движения и находится под дном лодки за транцем.

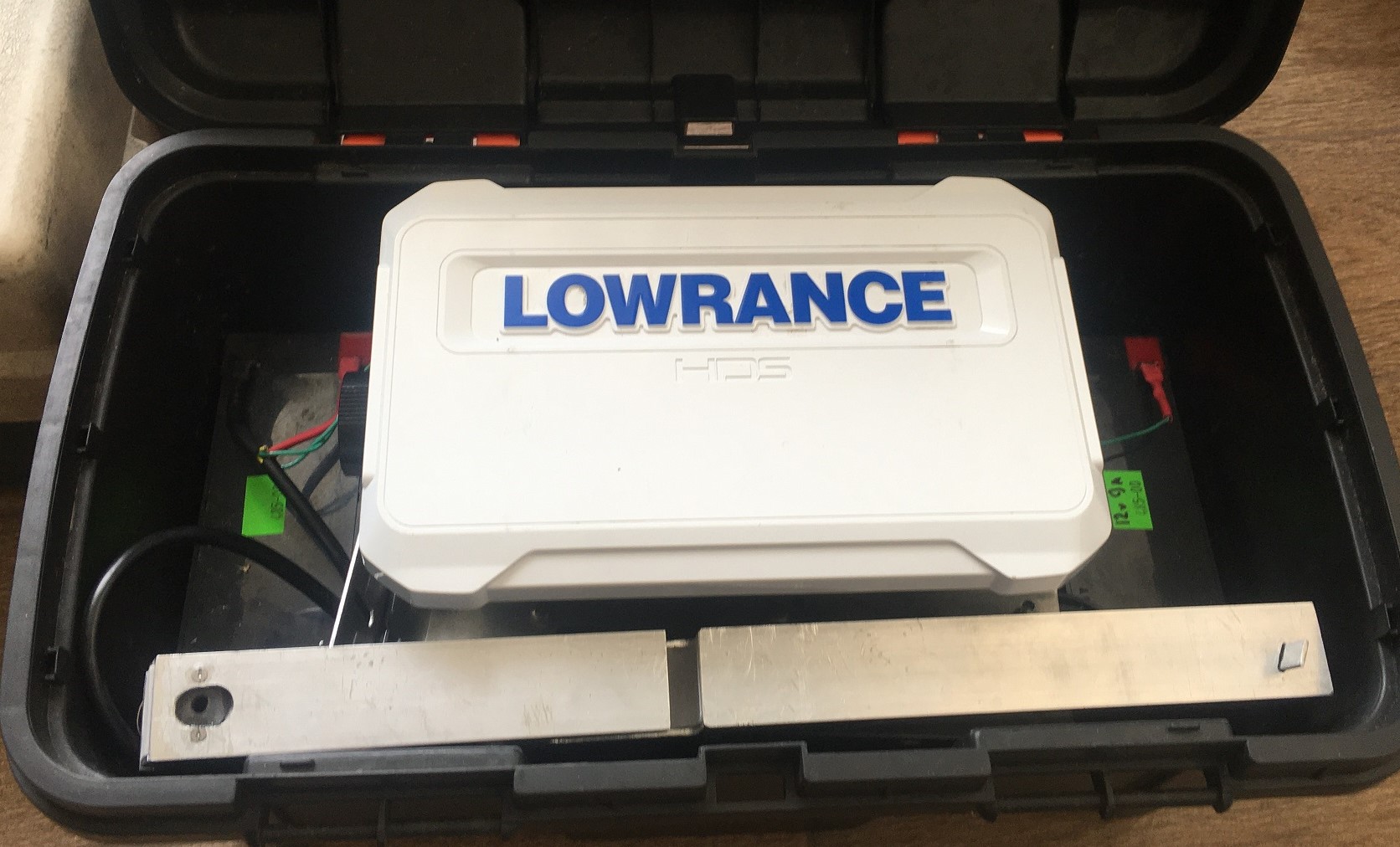

    Получилось лучше чем задумывал, руки в воду совать не надо, держатель фиксируется, при подходе к меляку - расфиксировал, достал датчик, ставь тренцовые колеса и на берег! Все умещается в один ящик под инструменты - Красота!.


    Вложения:

    • IMG_4196.JPG
      Размер файла:
      315,5 КБ
      Просмотров:
      53
    • IMG_4197.JPG
      Размер файла:
      139,5 КБ
      Просмотров:
      56
    • IMG_4199.JPG
      Размер файла:
      243,3 КБ
      Просмотров:
      56
    • IMG_4198.JPG
      Размер файла:
      201,3 КБ
      Просмотров:
      59
    • IMG_4206.JPG
      Размер файла:
      251,1 КБ
      Просмотров:
      57
    • IMG_4207.JPG
      Размер файла:
      321,3 КБ
      Просмотров:
      56
